Технический паспорт и руководство по эксплуатации HEATER CONDENS

v202103

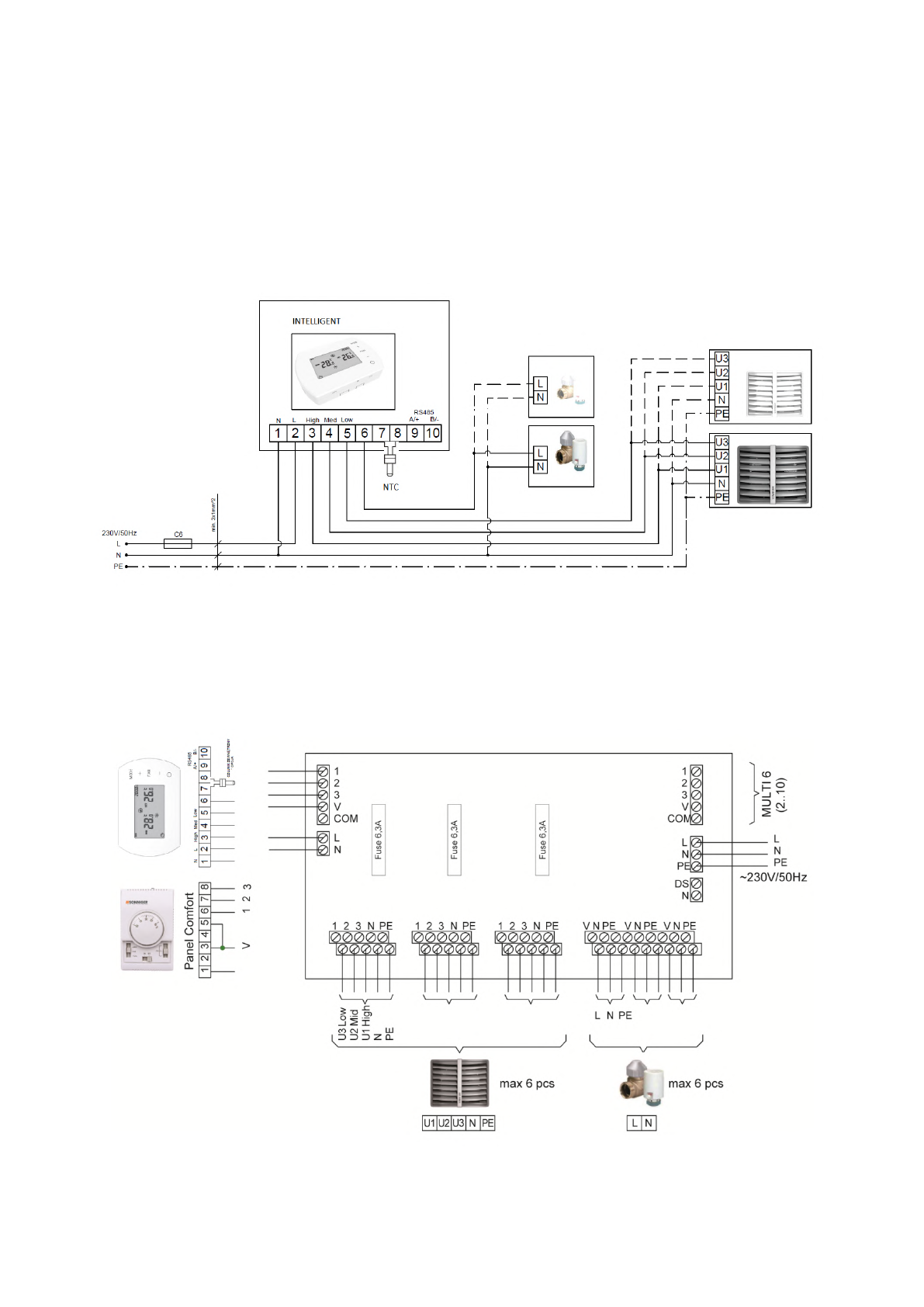

13.3.  Подключение

HEATER

 с автоматической панелью управления INTELLIGENT

Интеллектуальный PSH

контроллер управляет клапаном/приводом и автоматически регулирует скоростями вентилятора

в  зависимости  от  требуемой  температуры  в  помещении.  Скорость  вентилятора  изменяется  автоматически  на  более

низкую  или высокую скорость, когда температура в помещении

приближается к заданной.

Дополнительные функции

-

еженедельный термостат, наличие сигналов связи с

BMS

коммуникациями.

Возможность  подключения  датчика  наружной  температуры  NTC,  поставляется  с  кабелем  длиной  5  м,  максимальная

длина подключения кабелем

-

20

м.

*

В комплект поставки не входит: Автоматический выключатель, предохранитель, питающий кабель.

Один пульт управления INTELLIGENT

может контролировать работу

*

2 шт.

 of HEATER CONDENS

* 4

шт

. of HEATER CONDENS CR ONE

* 1

шт.

 of HEATER CONDENS MAX

13.4. Шкаф Splitter MULTI6

-

 может контролировать работу 6 шт.

HEATER

 CONDENS /

HEATER

 CONDENS MAX или

12 шт. HEATER CONDENS One при помощи 1 пульта управления COMFORT/INTELLIGENT

управляет  до  6  установок  HEATER  с  одной  панелью  COMFORT  или  INTELLIGENT.  Для  подключения  более  6

тепловентиляторов и клапанов, есть возможность подключить Splitter MULTI 6 друг с другом (максимальное объединение

до  10  Шкафов  Splitter  MULTI  6).  В  таком  случае,  в  первом  Шкафу

Splitter  MULTI6  разъем  DS

-N

остается

открытым(перемычки не ставить), в других Splitter MULTI 6 (2..10) разъем DS

-N

должен

быть замкнут перемычкой.

Fan wiring description

U1    high speed

–

brown

U2    middle speed

–

grey

U3    low speed

–

red

N      neutral

–

blue

PE    protection

-

yellow/green
