Технический паспорт и руководство по эксплуатации HEATER CONDENS

v202103

13.

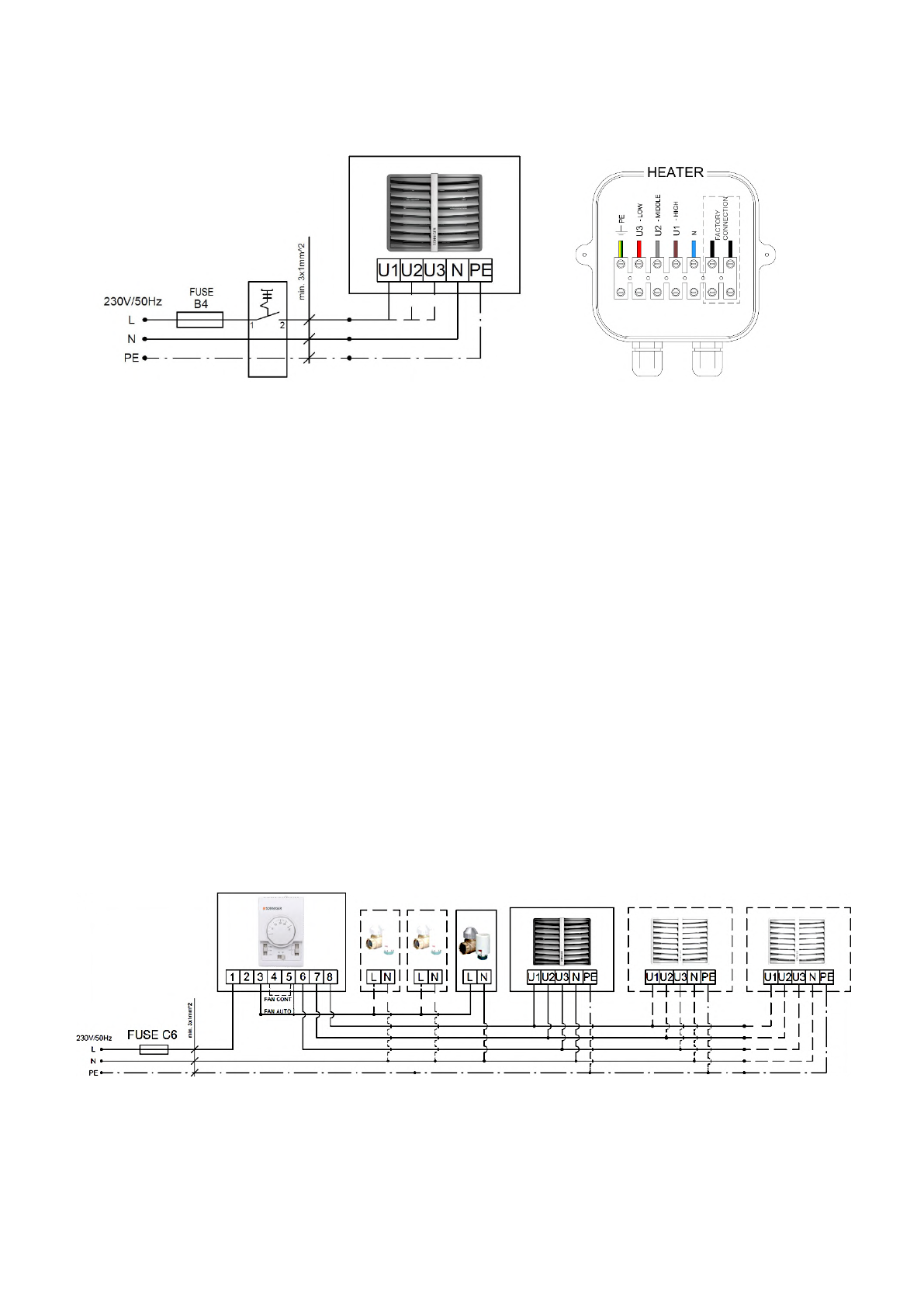

СХЕМЫ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

13.1.  Подключение агрегата HEATER без автоматики

* в комплект поставки не входит: Автоматический

выключатель, предохранители и питающий кабель

Схема электроподключения вентилятора

U1

максимальная скорость

–

коричневый кабель

U2

средняя скорость

–

серый кабель

U3

минимальная скорость

–

красный кабель

N

нейтраль

–

голубой кабель

PE

заземление

‒

желто/зеленый

13.2 .  Подключение  нескольких  агрегатов

HEATER

  с  пультом  управления  COMFORT,  клапанами  с

сервоприводами

*

В комплект поставки не входит: Автоматический выключатель, предохранитель, питающий кабель.

Одна панель управления COMFORT

может управлять:

* 6

шт

. of HEATER CONDENS CR ONE

* 3

шт

. of HEATER

CONDENS CR 1,2,3

* 2

шт.

 of HEATER CONDENS MAX

HEAT  -

Термостат  посылает  сигнал  на  открытие  клапана  с  сервоприводом  и  запуску  вентилятора.  Вентилятор

отключается  когда  температура  в  помещении  достигнута,  сервопривод  закрывает  клапан  по  достижении

температуры, теплоноситель не расходуется

.

FAN  –

Функция не активна. Агрегат не работает когда переключатель установлен в режим FAN

COOL –

термостат посылает сигнал только на вентилятор и сервопривод клапана, вентилятор начинает работу

с  температуры,  установленной  на  термостате  (функция,  используется  для  дестратификатора

HEATER  MIX

или

для вентиляции помещения в летний сезон)

Внимание! Вы можете использовать дополнительную перемычку на клеммы 4

-

5 пульта COMFORT, в этом случае вы

будете  использовать  только  функцию  переключения  скоростей  вентилятора  I

-II-

III  и  переключатель  ON  /  OFF.

Термостат и переключатели HEAT / FAN / COOL будут неактивны.

Дополнительные  перемычки  на  клеммы  4

-

5  могут  быть  применены,  если

используется  какой

-

либо  другой

термостат.

В этом случае:

-

мотор будет работать на заданной скорости

-

термостат открывает / закрывает сервопривод клапана в зависимости от заданной температуры
