ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

Подключение оборудования к  однофазной, трехфазной сети питания.


Подключение трехфазных моделей должно осуществляться через автоматический выключатель

(ВА) соответствующего мощности номинала. Не допускается работа трехфазных теплопушек при

отсутствии одной из фаз.

Подключение кабеля к разъемам (вилке и клеммной колодке) должен осуществлять

квалифицированный специалист. Подключение должно производиться в строгом соответствии

символьного обозначения каждого провода и разъема. В случае отсутствия символьного,

используется цветовое обозначение.

Ниже представлено общепринятое цветовое и символьное обозначение проводов силового кабеля.

Для однофазного подключения:

L

-

фазовый провод. Цвет: белый, черный или коричневый.

N

-

«ноль», «нейтраль». Цвет: синий.

PE -

Защитное заземление, «земля». Цвет: жёлто-зелёный.

Для трехфазного подключения:

L1

–

фаза 1,

 L2

–

фаза 2,

L3

–

фаза 3. Цвет: белый, черный и коричневый.

N

-

«ноль», «нейтраль». Цвет: синий.

PE -

Защитное заземление, «земля». Цвет: жёлто-зелёный.

В случае единого цветового решения для всех проводов силового кабеля или несоответствия

цветов схеме выше следует пользоваться символьной расшифровкой.

ВНИМАНИЕ!

Производитель не несет ответственности за повреждения, которые возникли

вследствие неправильного подключения питания устройства.

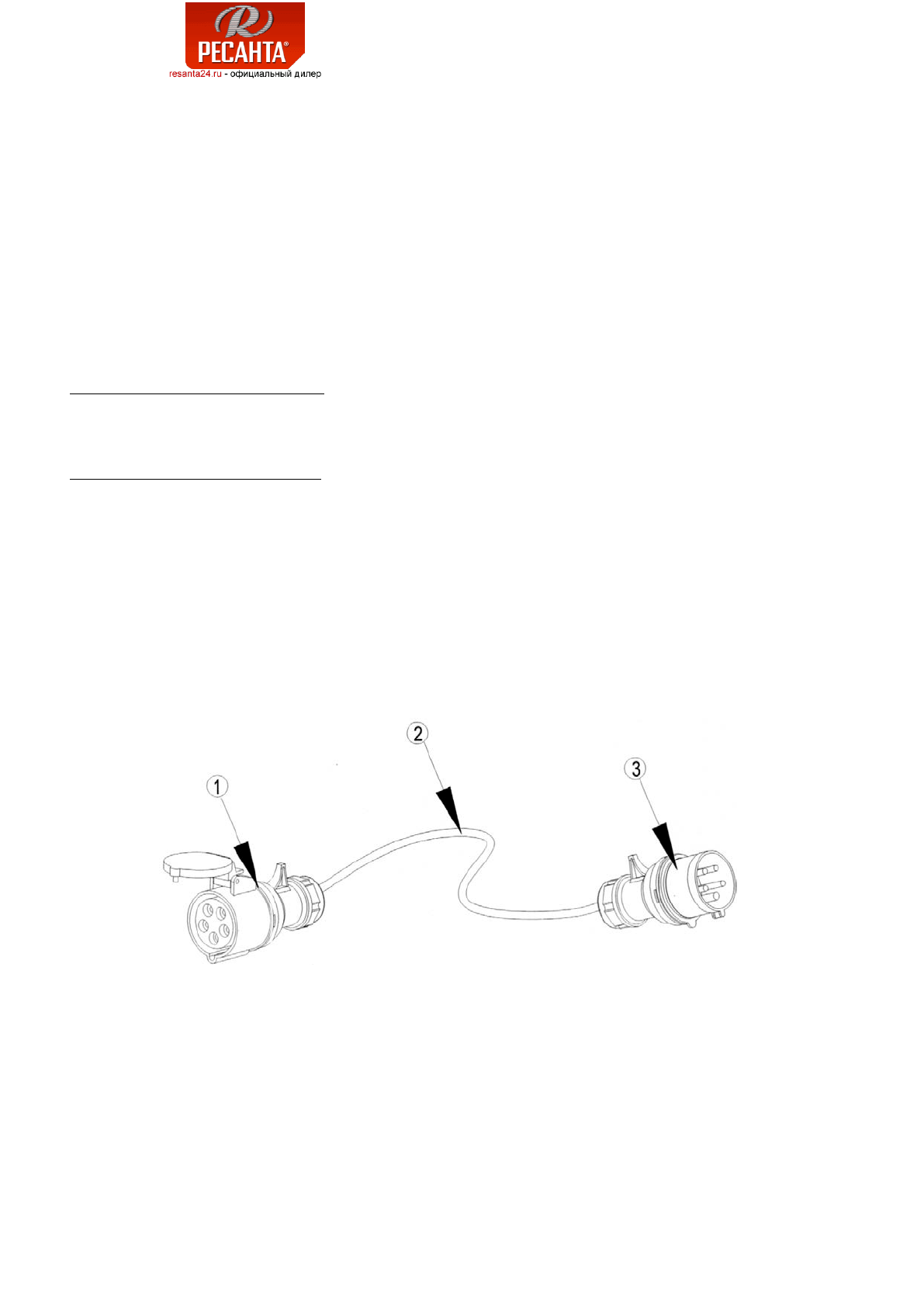

Инструкции для кабеля-сцепки (не входит в комплект поставки)

Рис.2

1.

5-

ти  контактная розетка  380V/415V 50/60 Hz

2.

Силовой кабель

3.

5-

ти контактная вилка 380V/415V 50/60 Hz IP44

7
