УСТРОЙСТВО

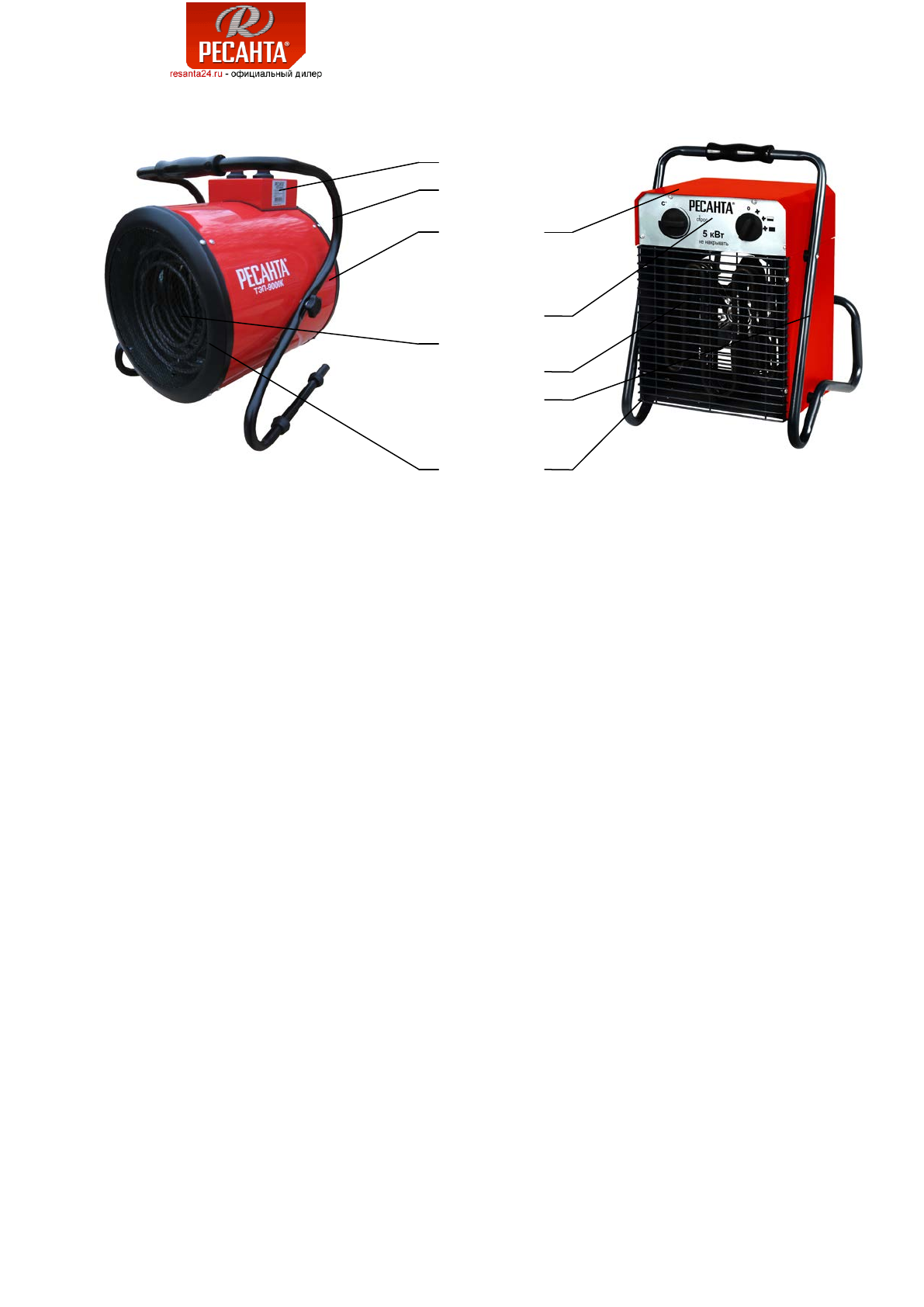

Рис. 1

Несущая конструкция тепловой пушки (см. рис. 1) состоит из корпуса (поз.1) и крышки (поз. 2).

Вентилятор расположен в задней части пушки. Блок управления смонтирован  в верхней части

корпуса. Термостат и переключатель режимов вынесены на панель (поз.3) (кроме модели ТЭП -

5000К1 которая не оснащена термостатом).

Трубчатые электронагреватели (ТЭНы) расположены внутри корпуса между вентилятором и

решеткой (поз.4), закрывающей их с лицевой стороны.

В зависимости от модели тепловая пушка  оснащена трубчатым кронштейном (поз. 5), который

можно использовать для переноски. Однофазные модели (кроме ТЭП – 5000К1) оснащаются

евровилкой для непосредственного включения в евророзетку. Трехфазные модели (кроме ТЭП-

9000; ТЭП-15000К), а также однофазная модель ТЭП – 5000К1 имеют кабель для подключения к

сети.

В свою очередь модели ТЭП-9000, ТЭП-15000К имеют на корпусе пятиконтактную вилку для

подключения кабеля-сцепки.


Принцип работы.

Воздушный поток, втянутый вентилятором в корпус, проходя между петлями ТЭНов,

нагревается и подается в помещение через решетку.

Работа тепловой пушки возможна в одном из следующих режимов:

режим 1 — вентиляция (ТЭНы не включены);

режим 2 — обогрев (частичной или полной мощности).

КОМПЛЕКТ ПОСТАВКИ

Тепловая пушка серии ТЭП

1 шт

Паспорт

1 шт

Упаковка

1 шт

2

5

1

4

2

3

4

5

1

6
