14

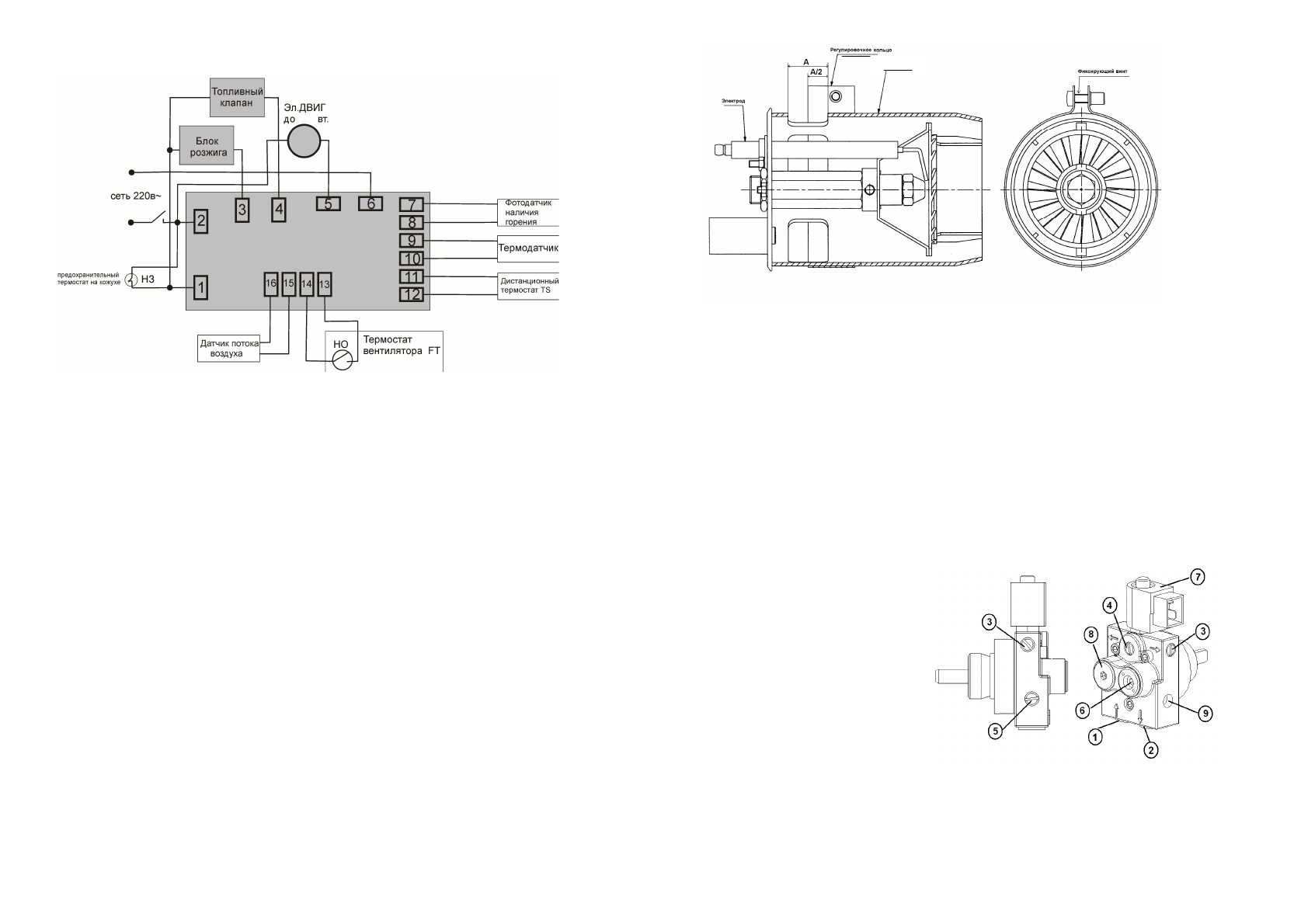

Приложение Б

Схема

подключения

200

ОПИСАНИЕ

РАБОТЫ

КОНТРОЛЛЕРА

ТПД

-02L   (

Т

 2)

После

включения

питания

выключателем

 3

секунды

мигает

установленное

значение

целевой

температуры

,

затем

постоянно

горящие

цифры

текущей

температуры

воздуха

.

Для

включения

:

-

режима

вентилятора

нажать

и

удерживать

одновременно

обе

кнопки

 "+"

и

«-».

На

индикаторе

будет

перемещаться

одиночный

символ

 " - ".

Для

выхода

нажать

кнопку

 " Off ".

-

сервисного

режима

нажать

и

удерживать

кнопку

 "Off"

-

запустить

систему

в

работу

,

нажав

кнопку

 "On".

В

основном

режиме

работы

на

дисплее

отображается

измеренное

значение

температуры

.

В

режиме

паузы

на

дисплее

мигает

измеренное

значение

температуры

.

В

состоянии

ошибки

выключается

топливный

клапан

и

трансформатор

поджига

и

на

дисплее

горит

код

возникшей

ошибки

.

Сбросить

состояние

ошибки

после

устранения

причины

ее

возникновения

можно

нажатием

кнопки

 «On».

Расшифровка

кодов

ошибок

:

Err1

-

перегрев

.

Err2

-

неисправность

датчика

температуры

.

Err3

-

ошибка

фотодатчика

.

Err4

-

ошибка

датчика

потока

воздуха

.

Err5

-

нет

воздушного

потока

во

время

работы

двигателя

.

Err6

-

не

удается

запустить

теплогенератор

.

Err7

-

Двукратное

погасание

пламени

в

течение

 2

минут

.

Подробную

инструкцию

,

пароль

входа

в

сервисный

режим

для

определения

заданных

настроек

системы

,

обнаружения

ошибок

и

сбоев

работы

теплогенератора

,

подсчет

моточасов

,

журнал

ошибок

  (

до

  200

событий

)

с

привязкой

к

моточасам

можно

получить

на

сайте

после

уточнения

сведений

о

конфигурации

изделия

.

7

СХЕМА 1



Техническое обслуживание топливной системы

Опустошите  топливный  бак  (1),  выкрутив  пробку  на  дне  бака.  Промойте  бак  чистым  топливом.
Вкрутите  пробку, убедитесь, что она плотно завинчена.
Промойте и высушите топливные фильтры (51,47), замените их  при необходимости. Проверьте линию
подачи топлива на отсутствие утечек и подсоса воздуха.

Техническое обслуживание топливного насоса


Отсоедините топливопроводы (31) и (32) от насоса(24), открутите винты, выньте  насос.
Открутите  заглушку  (схема  2,  поз.8),  достаньте  фильтр  и  промойте.  Соберите  насос  в  обратном
порядке, подключите топливопроводы и убедитесь, что нет утечек и подсоса воздуха.

Топливный насос " Delta"

1.

Вход

2.

Возвратный порт

3.

Выход

4.

Порт для манометра

5.

Порт для вакуумметра

6.

Регулировочный винт

7.

Соленоидный клапан

8.

Заглушка над фильтром

9.

Глухое отверстие.

Общие правила

При  сборке  теплогенератора  убедитесь,  что  все    соединения    герметичны.  Включите  теплогенератор,
следуя инструкциям по установке и эксплуатации.
Проверьте  давление  насоса  с  помощью  манометра,  при  необходимости  отрегулируйте  давление
насоса в соответствии с техническими характеристиками и схемой 2.
Для регулировки используйте шестигранный ключ. При закручивании регулировочного винта (схема 2,
поз.6)  –  давление  увеличивается,  при  откручивании  –  давление  уменьшается.  Убедитесь,  что
теплогенератор работает должным образом.

Кожух

Схема 2
