6
7
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подключение к электросети осуществляется через автоматический выключатель в
соответствии с «Правилами эксплуатации электроустановок». Для этого необходимо
снять крышку на верхней стенке корпуса, завести шнур питания и подключить его к
клеммной колодке. Электрические схемы приведены в Приложении 2.
Завеса TZ-3 поставляется со шнуром питания с вилкой, подключенным на заводе
изготовителе.
Автоматический выключатель и сечение подводимого кабеля должны
соответствовать таблице ниже.
Внимание!
Тепловая завеса должна подключаться специалистами, имеющими соответствующий
допуск по технике безопасности.
При первом включении завесы возможно появление характерного запаха и дыма
(происходит сгорание масла с поверхности электронагревателей). Поэтому
рекомендуется перед установкой включить завесу в режиме подогрева на 10-20 минут
в хорошо проветриваемом помещении.
ПОДКЛЮЧЕНИЕ ПУЛЬТА УПРАВЛЕНИЯ
Для установки пульта управления необходимо, отвернув винт, снять верхнюю крышку
и панель пульта, закрепить пульт на стене, установить панель и верхнюю крышку.
Пульт управления подключать к завесе посредством четырех либо пяти жильного
медного кабеля (в зависимости от модели) сечением не ниже 1,0 мм в соответствие с
цифровым обозначением контактов на клеммной колодке завесы и контактов пульта
управления: контакт «1» на завесе к контакту «1» на пульте управления, контакт «2»
на завесе к контакту «2» на пульте и т.д.
Внимание!
Пульт управления должен располагаться вне зоны воздушного потока завесы, иначе
работа терморегулятора будет зависеть от температуры воздушного потока.
ПОРЯДОК РАБОТЫ
УПРАВЛЕНИЕ ЗАВЕСОЙ TZ-3
ВЕНТИЛЯЦИЯ (РЕЖИМ «О»)
ВКЛЮЧЕНИЕ. Для включения завесы в режим вентиляции (без нагре-ва) необходимо
установить клавишу 1 в положение I, при этом начинают работать вентиляторы завесы
и загорается подсветка клавиши.
ВЫКЛЮЧЕНИЕ. Для отключения установить клавишу 1 в положение 0 и отключить
завесу от электросети.
ВЕНТИЛЯЦИЯ С ПОДОГРЕВОМ ПОТОКА ВОЗДУХА (РЕЖИМЫ «1», «2»)
Включение.
Для работы в режиме «1» (1/2 тепловой мощности завесы) необходимо включить завесу
в режим 0 вентиляции, установить одну из клавиш 2 или 3 (любую) в положение I, при
этом включаются электронагреватели, загорается подсветка клавиши – завеса работает
в режиме 1/2 тепловой мощности.
Для работы в режиме «2» (полная тепловая мощность) после включения вентиляторов
необходимо установить обе клавиши 2 и 3 в положение I. При этом завеса будет работать
в режиме полной тепловой мощности.
Выключение.
Для отключения завесы необходимо установить клавиши 2 и 3 в положение «O» и
отключить завесу от электросети.
УПРАВЛЕНИЕ ЗАВЕСАМИ TZ-6 и TZ-9
ВЕНТИЛЯЦИЯ (РЕЖИМ«О»)
Включение.
Для включения завесы в режим вентиляции (без нагрева) необходимо перевести
переключатель 1 в положение «I», при этом начинают работать вентиляторы завесы.
Выключение.
Для отключения перевести переключатель 1 в положение «O» и отключить завесу от
электросети.
Модель
TZ-3
TZ-5
TZ-6
TZ-9
Автоматический выключатель
16 A
25 A
32 A
16 A
Медный кабель
Шнур с вилкой
3×2,5
3×4,0
5×2,5
1
2 3

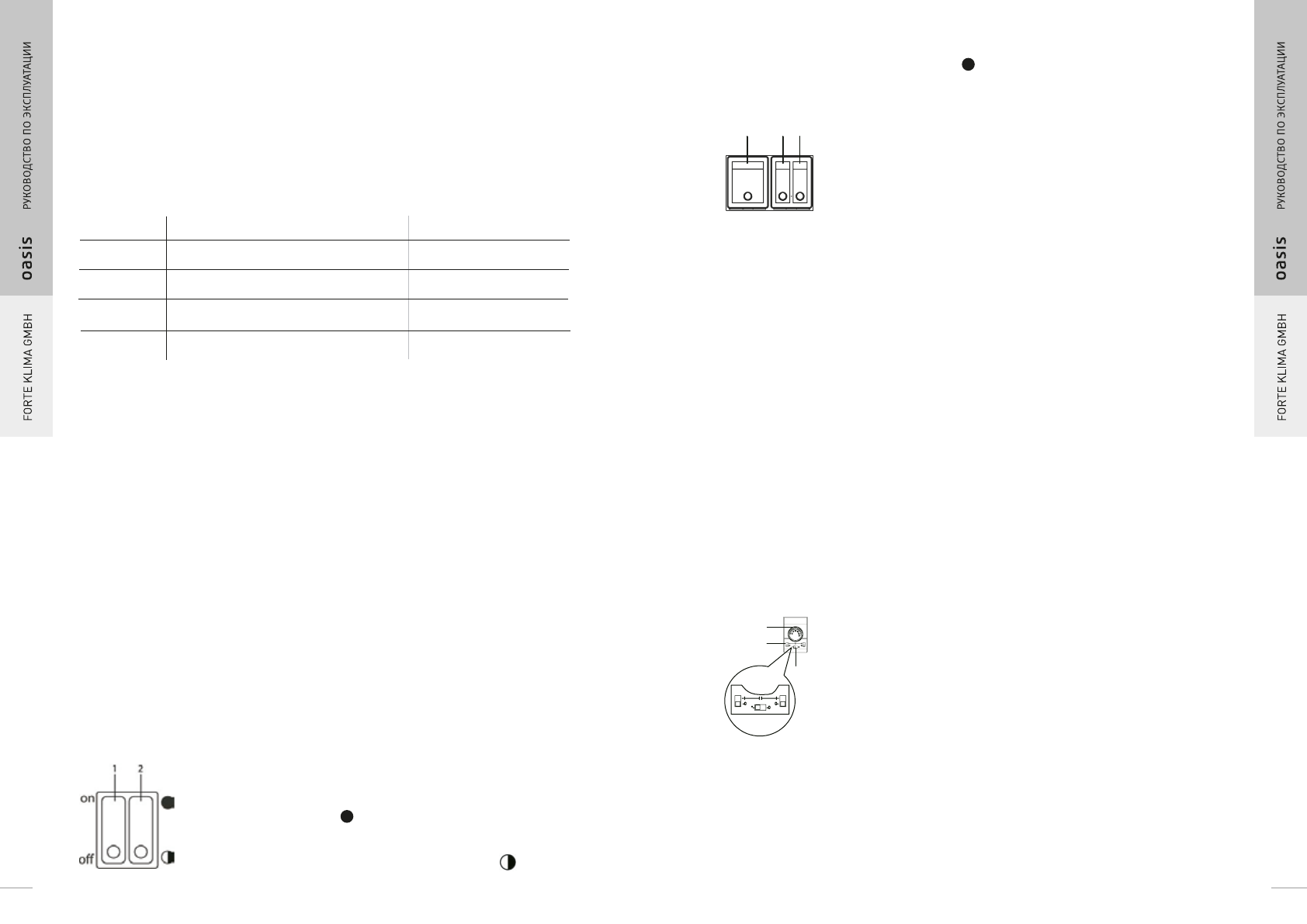

Перед включением завесы клавиши управления должны
находиться в положении 0
1 - клавиша включения вентиляторов,
2, 3 - клавиши включения электронагревателей
4
2, 3
1
Перед включением завесы переключатели пульта управления
должны находиться в положении 0.
1- переключатель управления вентиляторами;
2, 3 - переключатели режимов мощности;
4 - терморегулятор.
УПРАВЛЕНИЕ ЗАВЕСОЙ TZ-5
Управление завесой TZ-3 осуществляется пылевлагозащищенными клавишами,
расположенными на корпусе завесы.
1 - клавиша в положении ON включает режим половинной
тепловой мощности завесы. При этом включаются электронагре-
ватели, загорается подсветка клавиши.
2 - клавиша в положении включает режим полной тепловой
мощности завесы (при включенной клавише 1).
Выключение. Для отключения завесы необходимо установить
клавишу 1 в положение OFF и клавишу 2 в положение и
отключить завесу от электросети.
ПРИМЕЧАНИЕ
Если нажать одну клавишу 2 в положение , то завеса работать не будет.
