ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОМПЛЕКТНОСТЬ
Тепловая завеса 1 шт.
Пульт управления (для моделей TZ-6 и TZ-9) 1 шт.
Руководство по эксплуатации с гарантийным талоном 1 шт.
ПОДГОТОВКА К РАБОТЕ
МОНТАЖ ТЕПЛОВОЙ ЗАВЕСЫ
Внимание!
При установке, монтаже и запуске в эксплуатацию необходимо соблюдать
правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и
межотраслевые правила по охране труда при эксплуатации электроустановок
(ПОТ РМ-016-2001).
В задней стенке корпуса завесы имеются пазы для установки завесы. За эти пазы
завеса навешивается на предварительно вмонтированный в стену крепеж. В качестве
крепежа рекомендуются шурупы или болты с диаметром шляпки от 9 до 11 мм.
Установочные размеры завес приведены в Приложении 1.
Завеса устанавливается как можно ближе к верхней стороне проема, при этом
необходимо выдержать расстояние между верхней стенкой корпуса и потолком
не менее 100 мм.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТЕПЛОВЫХ ЗАВЕС
Завеса состоит из корпуса* (1), изготовленного из листовой стали, покрытой
высококачественным полимерным покрытием. Внутри корпуса расположены
игольчатые электронагреватели («стич-элементы»). Вентиляторы забирают воздух
через переднюю перфорированную решетку корпуса (2), поток воздуха, проходя через
нагревательные элементы, нагревается и выбрасывается через воздуховыпускное
сопло (3) в виде направленной струи.
УПРАВЛЕНИЕ ЗАВЕСОЙ
Управление завесой осуществляется с помощью выносного проводного пульта
(кроме моделей TZ-3 и TZ-5). Пульт управления, при помощи встроенного в него
термостата, позволяет поддерживать необходимую температуру воздуха вблизи
проема и регулировать тепловую мощность завесы. Управление завесами TZ-3 и TZ-5
осуществляется блоком управления, расположенном на корпусе завесы.
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
1
2
3
3
5
4

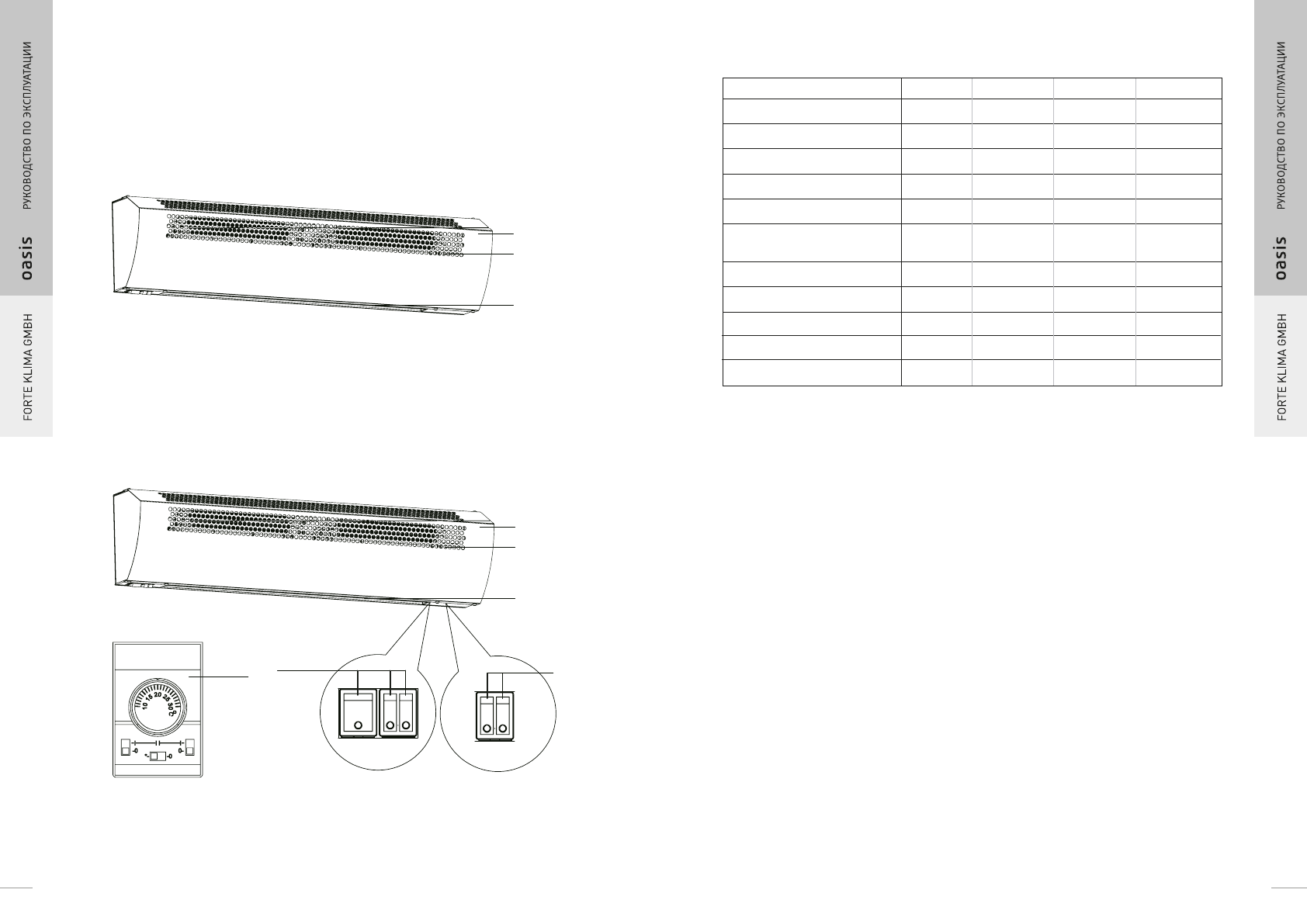

1. Корпус завесы*
2. Передняя вохдухозаборная решетка
3. Воздуховыпускное сопло
4. Блок управления на корпусе завесы TZ-5
5. Пульт управления (у моделей TZ-6 и TZ-9)
6. Блок управления на корпусе завесы TZ-3
1
2
Модель
Мощность обогрева, кВт
Номинальная мощность, кВт
Напряжение питания, В~/Гц
Номинальный ток, А
Производительность, м³/ч
Увеличение температуры воздуха
на выходе в режиме «2», °С
Класс электрозащиты
Степень защиты
Уровень шума на расстоянии 5 м, дБ(А)
Размеры прибора, см
Вес, кг
TZ-3
1,5/3
3
220-230/50
14
300
30
I класс
IP20
47
50,5×21×13,5
3,9
TZ-5
2,5/5
5
220-230/50
24
400
37,5
I класс
IP20
48
80,5×18,8×1,35
7,2
TZ-6
3,0/6,0
6
220-230/50
28
600
30
I класс
IP20
51
109,1×18,8×13,5
9,1
TZ-9
4,5/9,0
9
380-400/50
15
900
30
I класс
IP20
53,4
157,6×18,8×13,5
13,3
6
