COLLEGAMENTO AI CONDOTTI DI MANDATA DEL-
L’ARIA CALDA

Il generatore d’aria calda è predisposto per il funzionamento con
diffusione diretta dell’aria.

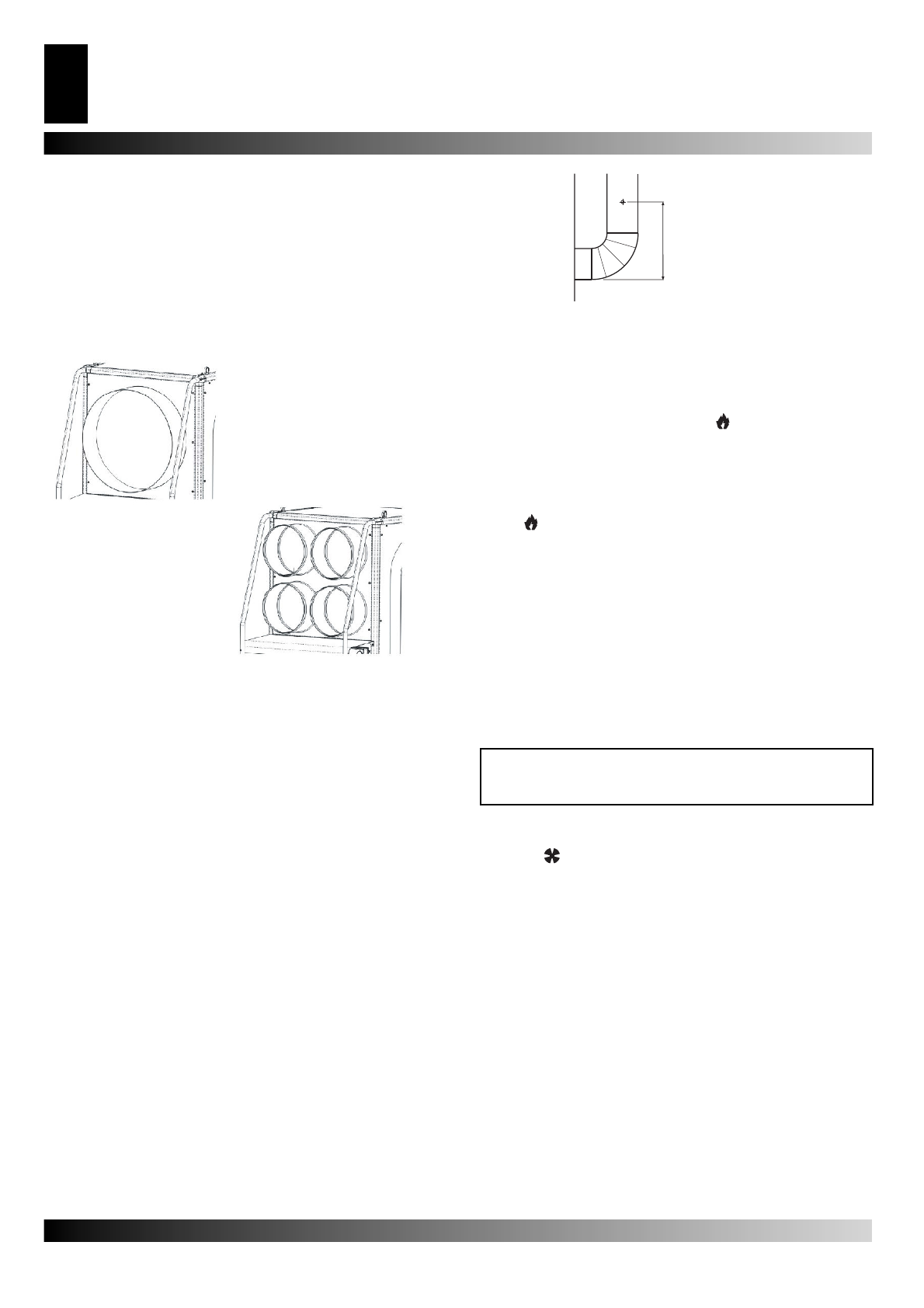

Il pannello di mandata dell’aria può essere sostituito conun
pannello a 1 o 4 vie, se si desidera suddividere il

fl

 usso  caldo

con canalizzazioni

fl

 essibili; in questo caso si deve smontare il

pannello di mandata originale togliendo le 8 viti che lo collegano
alla struttura del generatore e al suo posto montare il pannello
a 2 o 4 vie.

I generatori possono venire forniti dei seguenti accessori:
•  coni di uscita dell’aria a 4 vie (non ostruite mai nessuna delle

uscite quando utilizzate questo accessorio),

•  collettore di calore (mantenete sempre aperte almeno una par-

te grande e una piccola quando utilizzate questo accessorio).

In questo caso si deve sostituire il pannello di mandata originale
con uno dei due pannelli della faccia superiore mentre l’altro
deve essere tolto; quindi, si

fi

 ssa il “plenum” sugli angolari su-

periori rimasti liberi. Tali dispositivi, tranne il “plenum”,  possono
essere collegati a condotti di sezione opportuna  se speci

fi

 che

esigenze di impiego lo richiedono; poiché il valore della portata
d’aria può variare si devono svolgere controlli e regolazioni che
devono sempre essere eseguiti ogni qualvolta  cambiamenti
signi

fi

 cativi siano apportati al circuito di distribuzione dell’aria

calda (modi

fi

 che alla lunghezza o al diametro dei tubi, al numero

di curve, etc.). Si deve:
•  veri

fi

 care che la corrente assorbita dal motore del venti-latore

non sia superiore al valore dichiarato;

•  veri

fi

 care che la portata d’aria sia pari a quella nominale.

COLLEGAMENTO ALLO SCARICO FUMI

L’ef

fi

 cienza termica e il funzionamento appropriato sono diretta-

mente connesse al corretto tiraggio all’interno del camino.
•  Assicuratevi che la distanza tra il generatore e lo scarico sia al

quanto più breve possibile e non formate né angoli otturabili né
apportate riduzioni della sezione del camino di scarico.

•  Il generatore deve venire dotato di uno scarico fumi verticale

in acciaio e di un regolatore di tiraggio qualora esso non sia
collegato ad un camino di scarico fumi esterno.

FUNZIONAMENTO DEL GENERATORE

Per azionare il generatore
•  Ponete il commutatore (2) sulla posizione “XO” e collegate il

generatore alla rete elettrica (fate riferimento alla targhetta dei
dati per le speci

fi

 che elettriche).

•  Se il generatore viene azionato con il controllo manuale, pone-

te il commutatore (2) sulla posizione       . La camera di combu-
stione si avvierà e, dopo un breve periodo di preriscaldamento
della camera, il ventilatore principale verrà azionato.

•  Se il generatore viene azionato con il controllo automatico,

impostate sul dispositivo di controllo prescelto il valore della
temperatura desiderato e ponete il commutatore (2) sulla posi-
zione      . In questo modo il generatore si avvierà e si arresterà
automaticamente.

•  Qualora dopo aver effettuato queste operazioni il generatore

non funzioni correttamente, consultate il capitolo “PROBLEMI
REGISTRATI, LORO POSSIBILI CAUSE E SOLUZIONI” cer-
cando di trovare la causa del problema.

Per arrestare il generatore

•  Se azionato manualmente: ponete il commutatore (2) sulla

posizione “O”; se azionato automaticamente: spengete il di-
spositivo di controllo.

•  Il bruciatore si spengerà e il ventilatore principale si arresterà

di seguito, dopo che la camera di combustione si sarà raffred-
data.

ATTENZIONE: Non staccate mai la spina se volete arre-
stare il generatore. Non staccate mai la spina prima che il
generatore non si sia spento da solo.

Ventilazione

Per faer funzionare il ventilatore, ponete il commutatore (2) sulla
posizione

      .

MANUTENZIONE

Per un funzionamento senza anomalie del vostro generatore
è richiesta una manutenzione da effettuarsi su base regolare.
Scollegate sempre il generatore prima di effettuare qualsiasi
opera di manutenzione.

Pulizia della camera di combustione e dello scambiatore

Questa operazione deve venire effettuata almeno una volta l’an-
no quando la stagione in cui si usa il generatore è

fi

 nita.  L’ec-

cessiva formazione di fuliggine è da imputare principalmente a
un incorretto tiraggio del camino, a un’incorretta impostazione
del bruciatore oppure a una cattiva qualità del carburante. Si
può pensare che vi sia un’eccessiva formazione di fuliggine
qualora il generatore si avvii in maniera brusca. L’accesso allo
scambiatore avviene tramite due entrate di accesso (la prima è
attraverso la presa di uscita dell’aria, la seconda si trova dopo
aver rimosso il pannello che si trova di fronte al bruciatore).
Per accedere alla camera di combustione bisogna rimuovere
il bruciatore.
La fuliggine e i detriti possono venire asportati con una spira-
polvere.

GENERATORE D’ARIA CALDA

4

IT

200 mm

Fig. 2
