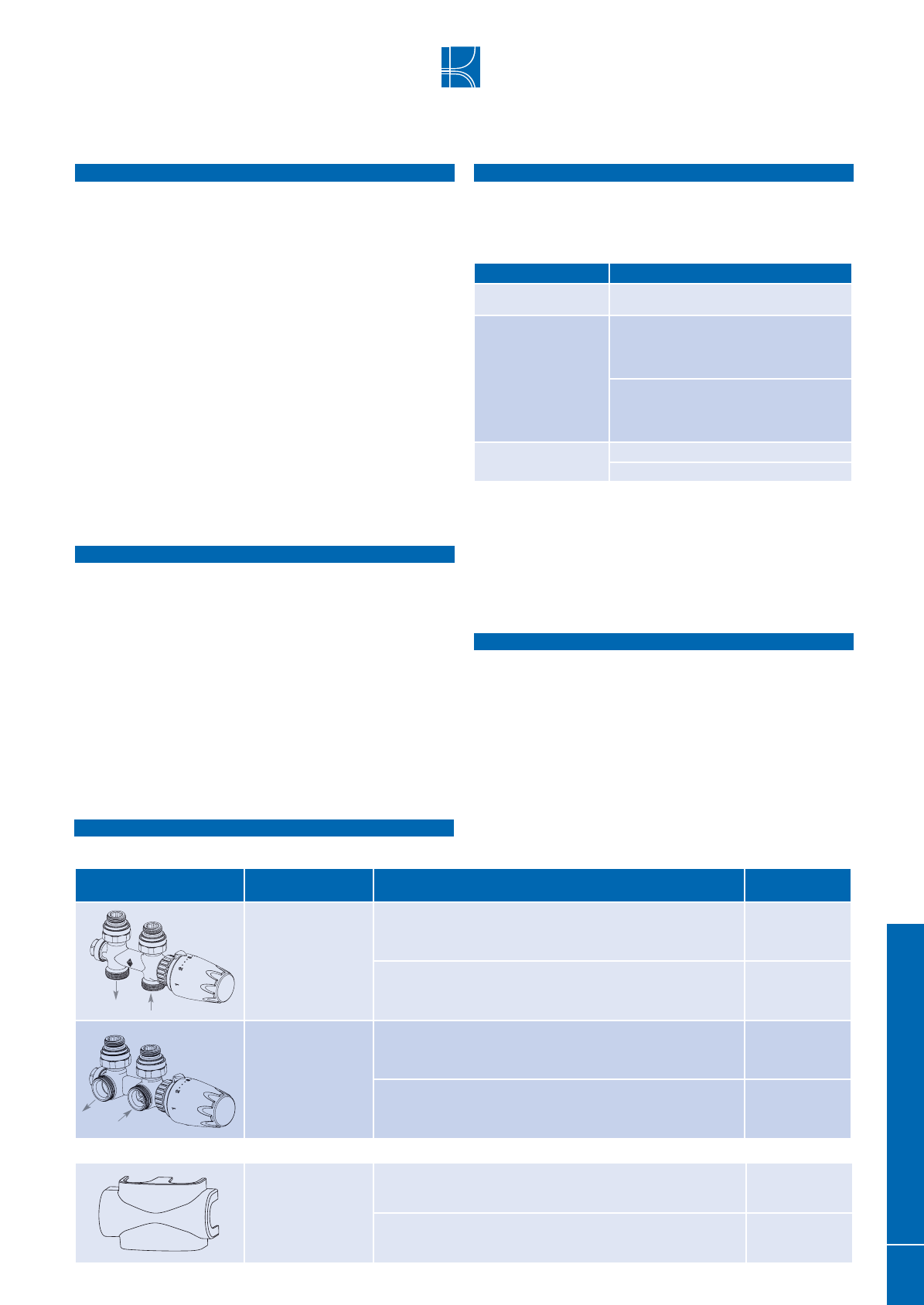

Способ заказа
Описание
АРМАТУРА HM специально разработана для подключения
панельных отопительных приборов RADIK MM, тсть. отопитель-
ных приборов без вентиля с нижним подключением с шагом
присоединения 50 мм. С выгодой ее можно использовать и для
всех отопительных приборов KORALUX и KORATHERM с таким
же способом подключения к отопительной системе. Речь идет о
арматуре, в корпусе которой встроен вентиль и регулировочная
задвижка, тсть. можно отключить отопительный прибор от ото-
пительной системы без остановки системы.
Арматура дает возможность предварительной установки проте-
кания теплоносителя отопительным прибором, его перекрытия
на входе и обратке, а благодаря термоголовке и регулировке
тепловой мощности отопительного прибора в зависимости от
температуры в отапливаемом помещенииě. Степень предва-
рительной настройки устанавливается количеством оборотов
конуса регулировочной задвижки с позиции „закрыто“. Степень
предварительной настройки при перекрытии или открытии про-
тока не изменится.
Ассортимент
Составной частью поставки присоединительной арматуры
HM является:
• встроенная арматура в прямом или угловом исполнении
• термоголовка белого цвета или «хром»
• 2 шт переходников G 1/2 на G 3/4 с уплотняющим „O“
кольцом
• 2 шт уплотнителей из EPDM резины
• руководство к обслуживанию
По спец заказу можно поставить:
• универсальную крышку арматуры в белом цвете
• универсальную крышку арматуры в оттенке «хром»
Использование
Арматура предназначена для двухтрубной отопительной си-
стемы с принудительной циркуляцией. Ее можно использо-
вать для следующего ассортимента отопительных приборов
компании KORADO:
Предупреждение:
При использовании внутренних консолей – подставок
Z-U310, Z-U330 к модели RADIK MM и консолей-подста-
вок Z-U580, Z-U581, Z-U583, Z-U584 к модели KORATHERM
HOREZONTAL-M можно использовать соединительную арма-
туру HM от длинны L = 700мм.
Способ подк лючения
Присоединение к отопительной системе внешней резьбой
G 3/4, можно использовать пресс соединения для медных,
пластиковых, точных стальных или многослойных труб.
Арматура присоединяется к отопительному прибору при
помощи самоуплотняющейся двойной вставки (переходник)
G 1/2 на G 3/4, которая является составной частью поставки.
Вентиль арматуры имеет внешнюю соединительную резь-
бу M 30 x 1,5 для монтажа термоголовки, которая является
составной частью поставки присоединительной АРМАТ УРЫ
HM.
Исполнение
Цвет термоголовки
Kод для заказа
прямая
белый
Z-D023
хром
Z-D024
угловая
белый Z-D025
хром
Z-D026
универсальная
белый
Z-D027
хром
Z-D028
А РМ АТ У РА H M
Крышка арматуры HM
АРМАТУРА
HM
Продуктовый ряд
Модель отопительного прибора
RADIK
RADIK MM, RADIK PLAN VERTIKAL-M,
RADIK LINE VERTIKAL-M
KORALUX
KORALUX LINEAR MAX-M
KORALUX LINEAR COMFORT-M
KORALUX LINEAR CLASSIC-M
KORALUX LINEAR EXCLUSIVE-M
KORALUX RONDO MAX-M
KORALUX RONDO COMFORT-M
KORALUX RONDO CLASSIC-M
KORALUX RONDO EXCLUSIVE-M
KORATHERM
KORATHERM HORIZONTAL-M
KORATHERM VERTIKAL-M
81
АР
МА
Т
У
Р
А
HM
Оставляем за собой право на технические изменения.
RADIK katalog_RU_07_2013.indd 79
02.08.13 11:15
