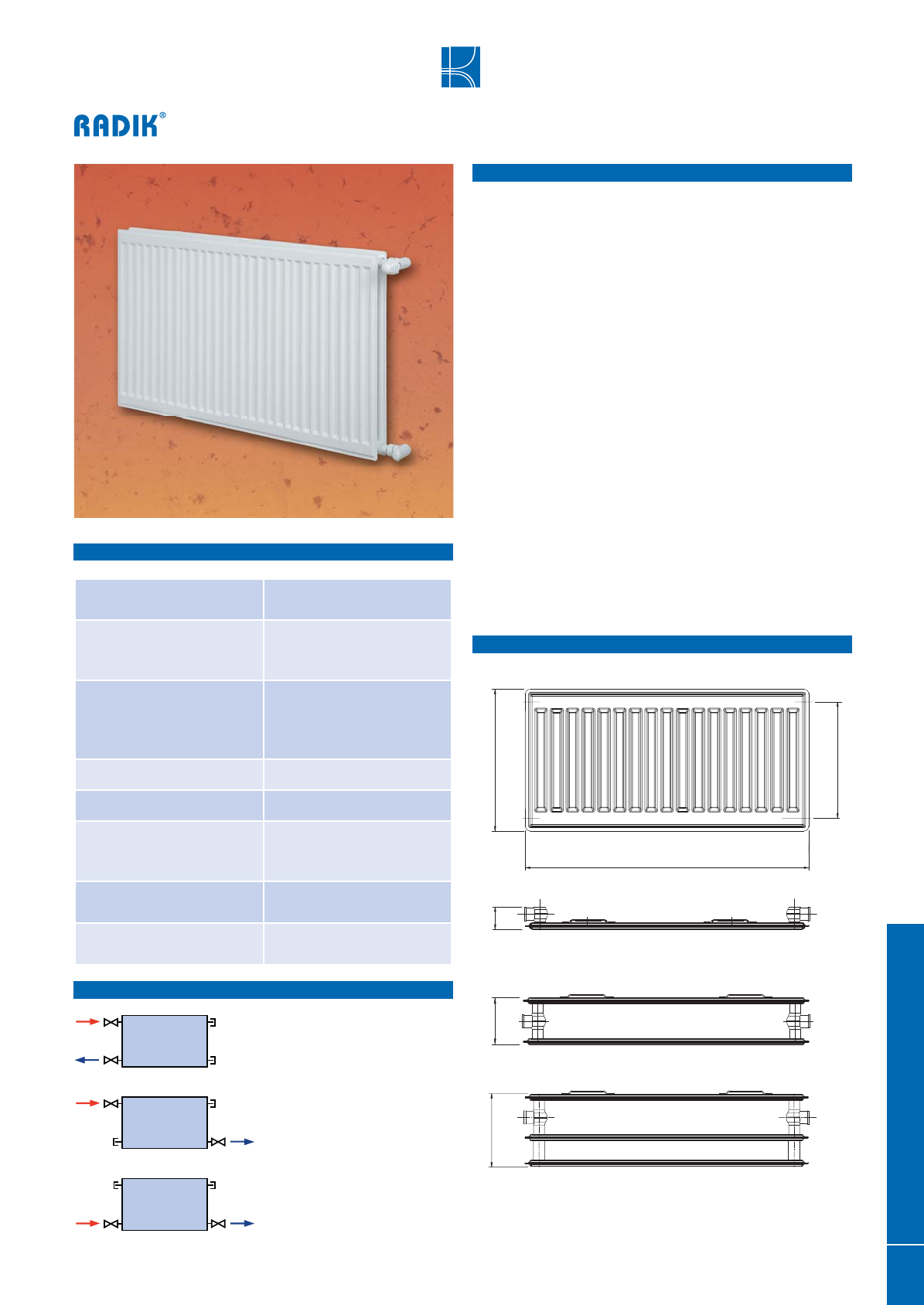

43
R
ADIK
CLEAN
Оставляем за собой право на технические изменения.
Данные для заказа указаны на странице 79.
CLEAN
Technické údaje
Описание
Модель
RADIK CLEAN
– это панельный отопительный прибор
в исполнении KLASIK, с
левым или правым боковым подключе-
нием
к разводке системы отопления.
По своей конструкции он предназначен для отопительных систем с
принудительной или естественной циркуляцией.
Отопительный прибор приспособлен для установки и эксплуатации
в помещениях с повышенными требованиями к гигиене и чистоте.
Все типы выпускаются без конвектора, без решетки и боковых
панелей.
С задней стороны у этого прибора приварены две верхние и две
нижние крепежные скобы, у панельных отопительных приборов
длиной 1800 мм и больше приварено шесть крепежных скоб.
В основной комплект входит воздуховыпускная пробка и заглушка.
Предупреждение:
Если имеется требование к установке отопительного прибора от
стены в диапазоне 65 ÷ 80 мм, то можно использовать кронштейн-
шуруп типа 18/120 (см.каталог КORAMONT ), но при условии, что и в
нижнем ряду будет использован тот-же самый тип кронштейна.
Примечание:
Панельные отопительные приборы RADIK CLEAN тип 10 и RADIK
KLASIK тип 10 идентичные.
47
H
h
L
66
155
Typ 10 CLEAN
Typ 20 CLEAN
Typ 30 CLEAN
B
боковое одностороннее
= 1
боковое двухстороннее
диагональное
= 1
рекомендуем при: L ≥ 3 x H
боковое двухстороннее
снизу-вниз
= 0,9
Высота H
300, 400, 500,
600, 900 мм
Длина L
400, 500, 600, 700, 800, 900,
1000, 1100, 1200, 1400, 1600,
1800, 2000 мм
Глубина B
Тип 10 CLEAN
Тип 20S CLEAN
Тип 30 CLEAN
47 мм
100 мм
155 мм
Шаг присоединения
h
-
H
- 54 мм
Присоединительная резьба
4 x G1/2 внутренняя
Максимально допустимое
рабочее избыточное
давление
1,0 МПа
Максимальная допустимая
рабочая температура
110 °C
Подключение отопительного
прибора
левое или правое боковое
Технические данные
Обзор типов
Способы подк лючения к отопительной системе
H
h
L
B
B
B
Тип 10 CLEAN
Тип 20S CLEAN
Тип 30 CLEAN
B
RADIK katalog_RU_07_2013.indd 41
02.08.13 11:14
