5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2).
Вентилятор (З) расположен в задней части устройства. Блок управления смонтирован на шасси,
расположенном в верхней части корпуса под крышкой. Органы управления вынесены на панель
шасси (4). Трубчатые нагреватели расположены внутри корпуса между вентилятором и
решеткой (5), закрывающей их с лицевой стороны тепловентилятора. Тепловентилятор оснащен
трубчатым кронштейном-ручкой (6), который можно использовать как для переноски, так и для
удобного монтажа на стену.
5.4 Принцип работы.
Воздушный поток, втянутый вентилятором в корпус, проходя между петлями трубчатых
нагревателей, нагревается и подается в помещение через решетку.
Работа тепловентилятора возможна в одном из следующих режимов:
Режим 0 - вентиляция без нагрева;
Режим 1 — вентиляция с включением нагревателей на
½
мощности;
Режим 2 — вентиляция с включением нагревателей на полную мощность.
5.5 Электрическая схема тепловентилятора представлена на рис.
1 Приложения.
6. ПОДГОТОВКА К РАБОТЕ

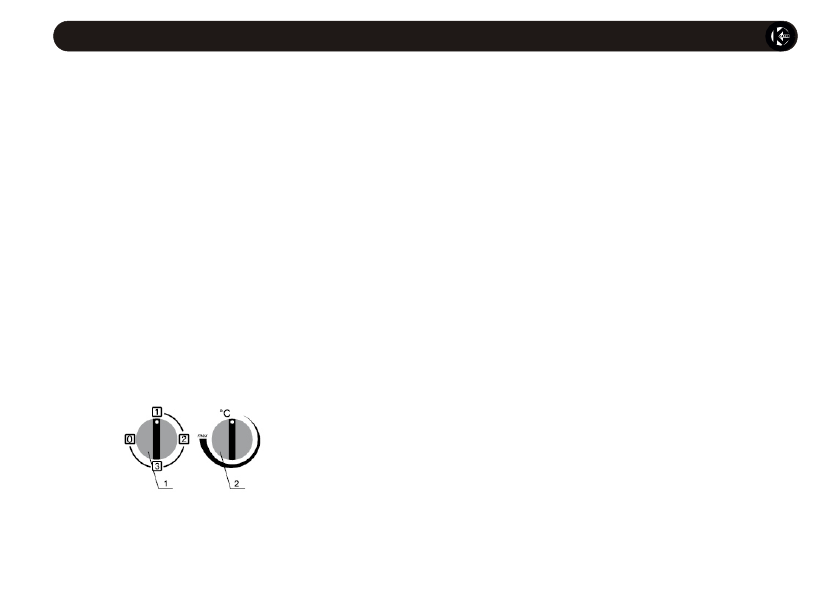

1 — переключатель режимов;
2 — терморегулятор.
10
6.1 Установить ручку переключателя режимов в положение «0», повернуть ручку терморегулятора
в крайнее против часовой стрелки положение.
Рис. 2. Блок управления
ТЕПЛОВЕНТИЛЯТОР
ТВ 12/18, ТВ 15/18
КАЛИБР
Содержание
- 3 Уважаемый покупатель!
- 4 После транспортирования при отрицательных температурах
- 7 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Технические характеристики указаны в табл. 1
- 9 ПОДГОТОВКА К РАБОТЕ
- 11 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 12 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
- 13 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ; Перечень возможных неисправностей приведен в таблице 3.
- 14 Электротепловентилятор Т; СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
- 17 Рис. 3 Схема подключения розетки к стационарной сети; Вилка; Рис. 2 Схема контактов на вилке
