18

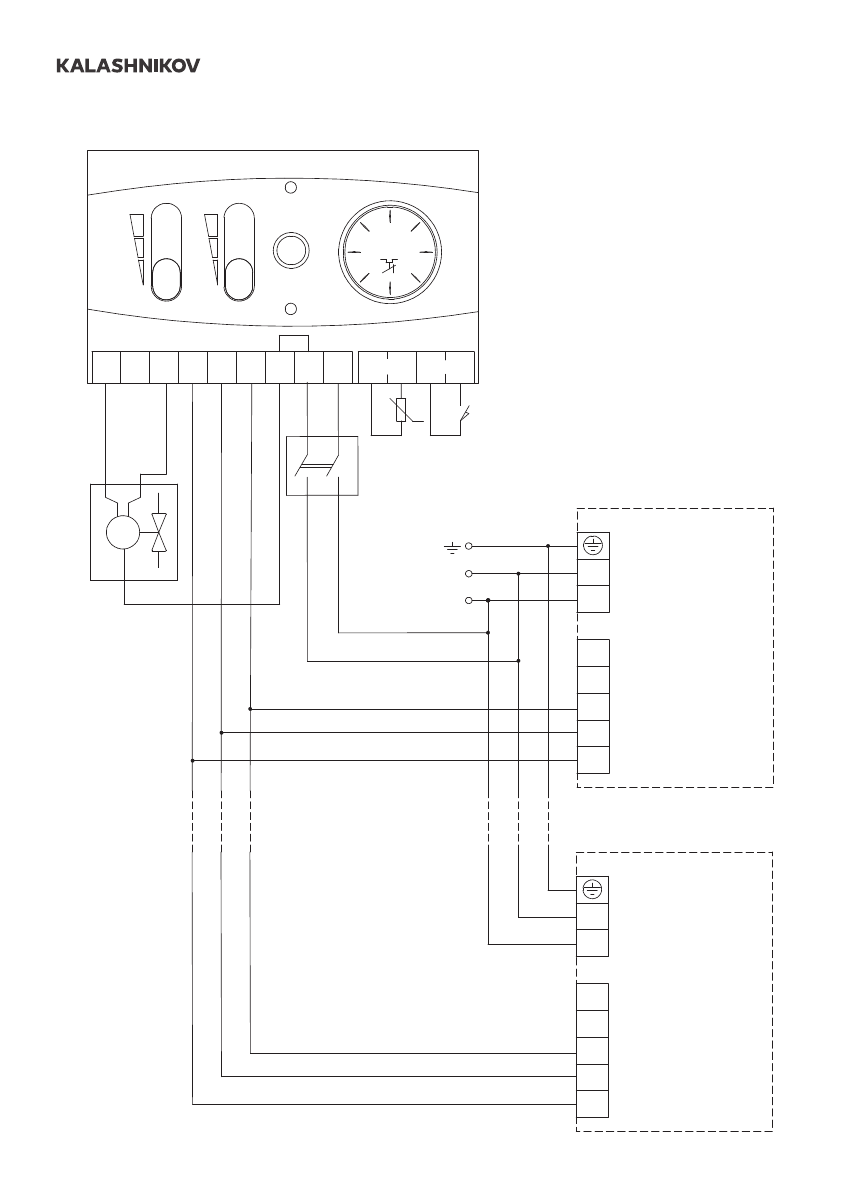

Рисунок 17. Схема электрическая подключения нескольких завес к одному контроллеру
LED1 - индикатор работы вентиляции;
LED2 - индикатор работы нагрева;
S1 - кнопка ВКЛ/ВЫКЛ;
SQ1 - датчик двери;
SK1 - терморегулятор;
ХТ1-ХТn - колодка клеммная;
SA2 - переключатель режимов вентиляции;
SA1 - переключатель режимов нагрева;
YA1 - электромагнитный клапан;
RK1 - термодатчик;
QF1 - автоматический выключатель.
t
°
RK1
SQ1
YA1
M
open
(NO)
closed
(NC)
1
2
3
4
5
6
7
8
9
NTC
DOOR
ХТ4
ХТ3
QF1
N
N
N
N
N
N
N
L
L
N
5
6
8
9
4
ХТ2
ХТn
L
N
Тепловая завеса
5
6
8
9
4
ХТn
ХТ1
Тепловая завеса
~
230V
t,
°
C
SK1
S1
LED-1
(green)
SA2
SA1
LED-2
(red)
