Требования к установке и подключению
имеются четыре отверстия под крепление
кронштейнов с резьбой М6.
(Внимание!!! На момент поставки завесы,
отверстия заглушены технологическими
винтами в количестве 4 шт.).
Для
установки завесы необходимо произвести
следующие действия (рисунок 11):
• Выкрутить
технологические
винты
в
количестве 4 шт.
• Закрепить кронштейны к завесе, на 2 болта
каждый;
• Вкрутить шпильки М6 в отверстия на
потолке, в соответствии с необходимыми
размерами;
• Накрутить гайки на свободные концы
шпилек;
• Навесить изделие на шпильки и затянуть
нижние гайки.
7.3
Подключение
завесы
к
электрической сети.
7.3.1
Подключение к электрической сети
осуществляется
через
автоматический
выключатель, а также через устройство
защитного отключения (УЗО приобретается
отдельно) в соответствии с «Правилами
эксплуатации
электроустановок».
Номинальный
ток
автоматического
выключателя и сечение подводимых медных
проводов следует выбирать в соответствии с
таблицей 2. При подключении одной завесы
к сети, необходимый ток срабатывания УЗО
- 100mА.
Модель завесы
Питающее
напряжение, В
Номинальный ток
автоматического
выключателя, А
Кабель
питания,
мм
Рекомендуемый
диаметр
подводимого
кабеля, мм
KVC-D10E9-31
400
16
5х1,5
8-12
KVC-D10E12-31
400
25
5х2,5
11-13.5
KVC-D10E18-31
400
32
5х6,0
15-18
KVC-D15E12-31
400
25
5х2,5
11-13.5
KVC-D15E18-31
400
32
5х6,0
15-18
KVC-D15E24-31
400
45
5х10,0
18-21
KVC-D20E18-31
400
32
5х6.0
15-18
KVC-D20E24-31
400
45
5х10,0
18-21
KVC-D20E36-31
400
63
5х16,0
18-24
7.3.2
Для подключения к сети необходимо
снять крышку с монтажного люка (рисунок
2), завести кабели и подключить к клеммной
колодке согласно электрической схеме
завесы.
7.3.3
ЗАПРЕЩАЕТСЯ!
Эксплуатация
завесы без заземления.
7.4
Установка
и
подключение
контроллера
KRC-32
к
воздушно-
тепловой завесе.
Таблица 2. Номинальные токи автоматических
выключателей и сечение медных проводов питающих кабелей
Положение перемычки
Для завес с электрическим
источником тепла.
Перемычка отсоединена.
Для завес с водяным источником
тепла и без источника тепла.
Перемычка присоединена.
Перемычка

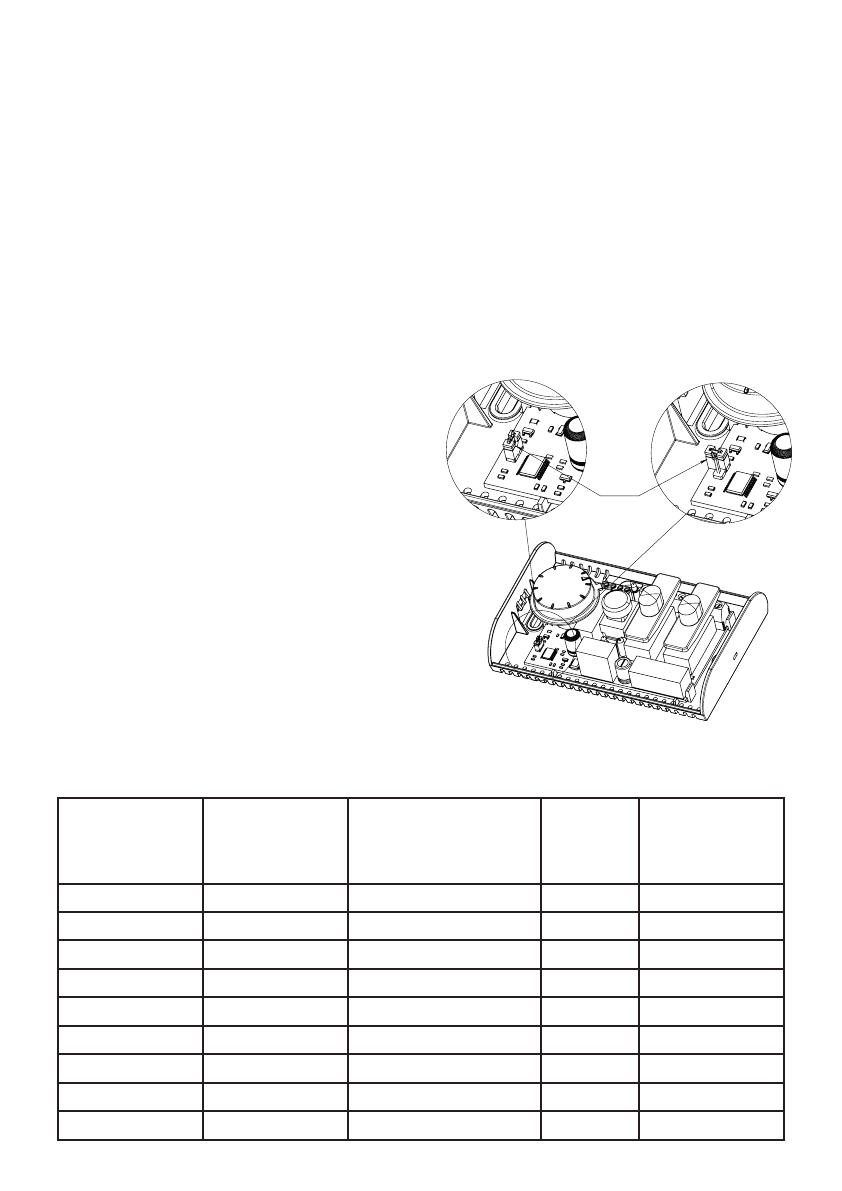

Рисунок 3.
Положение перемычки контроллера KRC - 32
