5. Устройство и порядок работы
5.1 Завеса состоит из корпуса, изготовленного
из
листовой
стали,
покрытой
высококачественным
полимерным
покрытием. Внутри корпуса расположены
нагревательные элементы и вентиляторный
блок.
5.2 Вентиляторы забирают воздух через
перфорированную решетку корпуса, поток
воздуха, проходя через нагревательные
элементы, нагревается и выбрасывается
через воздуховыпускное сопло в виде
направленной струи.
5.3 Электрические схемы завес приведены на
рисунках 16-20.
5.4 Контроллер управления завесами KRC-
32.
5.4.1 Управление завесами осуществляется
с
помощью
выносного
проводного
контроллера. Контроллер, при помощи
встроенного
датчика
температуры,
позволяет
поддерживать
необходимую
температуру воздуха вблизи проема и
регулировать тепловую мощность завесы.
5.4.2 При подключении к контроллеру
выносного датчика считывание температуры
со встроенного датчика прекращается.
5.4.3 На контроллере расположены:

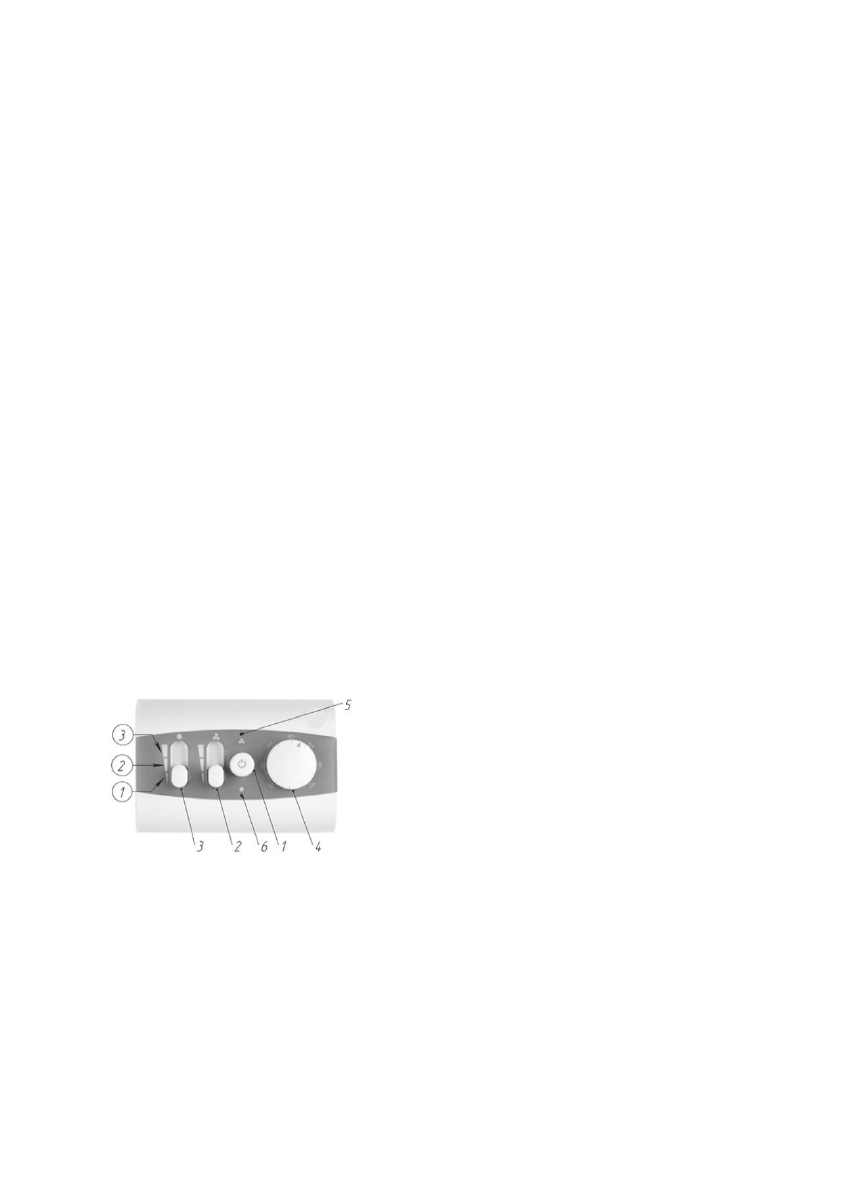

Рисунок 1.
Контроллер управления завесами KRC-32
1. кнопка включения / выключения;
2. трехпозиционный
переключатель
управления вентиляторами;
3. трехпозиционный
переключатель
управления режимов нагрева;
4. поворотный потенциометр (термостат) для
задания необходимой температуры воздуха
в помещении;
5. светодиодный
индикатор
работы
вентиляторов (зеленого цвета);
6. светодиодный индикатор работы нагрева
(красного цвета).
5.4.4
Управление контроллером KRC-32
Перед включением завесы переключатели
контроллера должны находиться в положении
1, а кнопка включения в отжатом положении.
5.4.4.1 Включение вентиляции.
Для включения завесы в режим вентиляции
необходимо нажать кнопку включения «1»
и установить в необходимое положение
переключатель
«2».
При
переводе
переключателя «2» в положение 1 завеса
работает в минимальном, в положение 2 в
среднем, а в положение 3 в максимальном
режиме вентиляции.
5.4.4.2 Включение вентиляции с подогревом
воздуха.
Для включения завесы в режим вентиляции с
подогревом воздуха необходимо выполнить
пункт 5.4.4.1, перевести переключатель «3»
в положение 2 или 3 и вращающимся диском
«5» установить необходимую температуру.
При переводе переключателя «3» в
положение 2 завеса работает в частичном
режиме тепловой мощности, а в положении
3 в полном режиме тепловой мощности.
5.5
Управление
несколькими
завесами с одного контроллера KRC - 32
.
5.5.1
С
одного
контроллера
можно
управлять
несколькими
одинаковыми
завесами, количество которых указано в
таблице 1.
5.5.2
Электрические схемы подключения
нескольких завес к одному контроллеру
приведены на рисунке 20.
5.6
Термостат аварийного отключения
ТЭНов
.
5.6.1
Завесы оборудованы устройством
аварийного отключения ТЭНов в случае
перегрева
корпуса.
Перегрев
может
наступить если:
• Вход и (или) выход воздуха из завесы
загромождены посторонними предметами
или сильно загрязнены;
• Вышел из строя вентилятор или двигатель;
• Выключение
завесы,
путем
полного
обесточивания, без режима продувки.
5.6.2
При перегреве корпуса, срабатывает
аварийный
термостат
и
отключает
питание с нагревательных эементов.
При
этом
вентиляторы
продолжают
работать, снимая тепло с корпуса завесы.
Для
сброса
аварийного
термостата
Устройство и порядок работы
