17

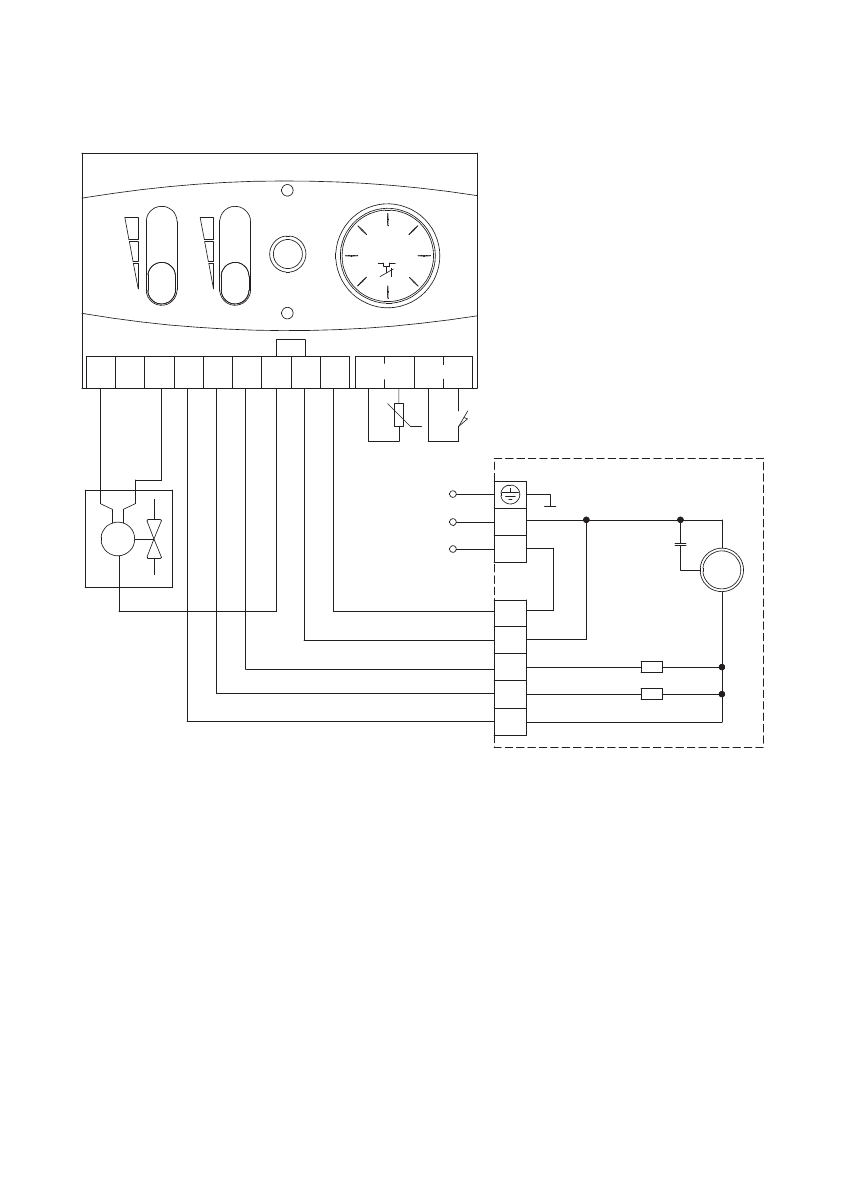

Рисунок 16. Схема электрическая принципиальная завес KVC-D10W20-11 и KVC-D15W33-11
LED1 - индикатор работы вентиляции;
LED2- индикатор работы нагрева;
М1- электродвигатель;
C1- конденсатор;
;
R1, R2- нагрузка
S1- кнопка ВКЛ/ВЫКЛ;
SQ1- датчик двери;
SK1- терморегулятор;
ХТ1-ХТ4- колодка клеммная;
SA2- переключатель режимов вентиляции;
SA1- переключатель режимов нагрева;
YA1- электромагнитный клапан;
RK1- термодатчик.
t
°
RK1
SQ1
ХТ1
L
N
Тепловая завеса
M1
~
*
R1 > R2
R1
C1
R2
5
6
8
9
4
ХТ2
~
230V
YA 1
M
open
(NO)
closed
(NC)
1
2
3
4
5
6
7
8
9
NTC
DOOR
ХТ4
ХТ3
t,
°
C
SK1
S1
LED-1
(green)
SA2
SA1
LED-2
(red)
