20
RK1
t
°
SQ1
ХТ1
L1
L2
L3
N
EK2
EK3
EK1
KМ1.2
Тепловая завеса
5
6
8
9
4
2
KМ 2.2
ХТ2
1
R2
R1
С1
M1
~
KМ 1.1
KМ 2.1
SK2
*R1 > R2
ХТ3
ХТ4
1
2
3
4
5
6
7
8
9
NTC
DOOR
~400V
t,°C
SK1
S1
LED-1
(green)
SA2
SA1
LED-2
(red)
EК1 - ЕК3 - электронагреватели;
КМ1, КМ2 - контакторы;
LED1 - индикатор работы вентиляции;
LED2 - индикатор работы нагрева;
М1 - электродвигатель;
C1 - конденсатор;
R1, R2 - нагрузка;
S1 - кнопка ВКЛ/ВЫКЛ;
SQ1 - датчик двери;
SK1 - терморегулятор;
SK2 - защитный термостат без автовозврата;
ХТ1-XT4 - колодка клеммная;
SA2 - переключатель режимов вентиляции;
SA1 - переключатель режимов нагрева;
RK1 - термодатчик.

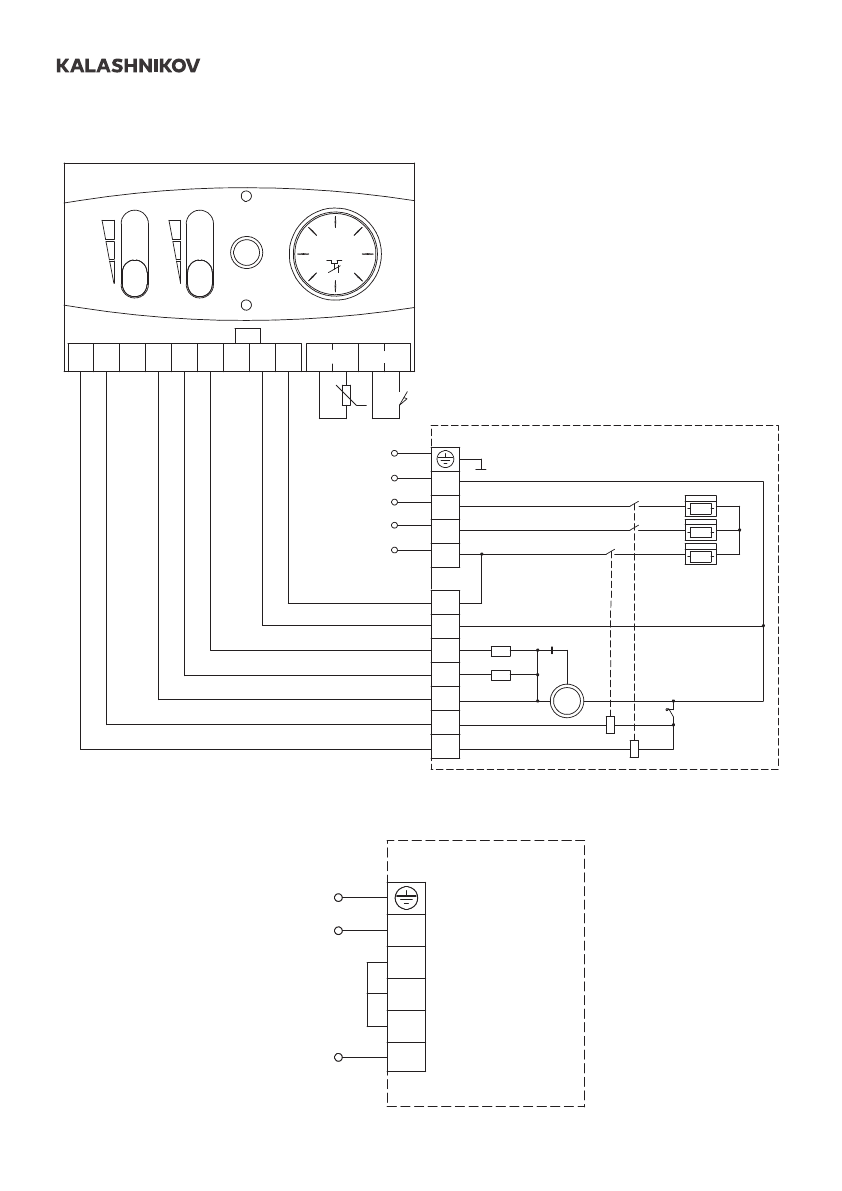

Рисунок 19. Схема электрическая принципиальная завесы KVС-B15E9-31 и
KVС-B15E12-31
Рисунок 20. Подключение завес KVС-B10E6-01 и KVС-B15E6-01 к однофазной сети
L1
L2
L3
N
L
~230V
Тепловая завеса
