*The appearance of the device may differ from the images in the manual

1. Front panel
2. Heating element
3. Heating element bracket
4. Back panel
5. Tip-over switch
6. Thermostat
7. W all mount bracket
8. Power switch
9. T emperature adjustment handle
10. W all feet
11. W heels pad
12. Supporting f eet with wheels


7.

ASSEMBLY AND INST ALLATION

Wall installation of the device

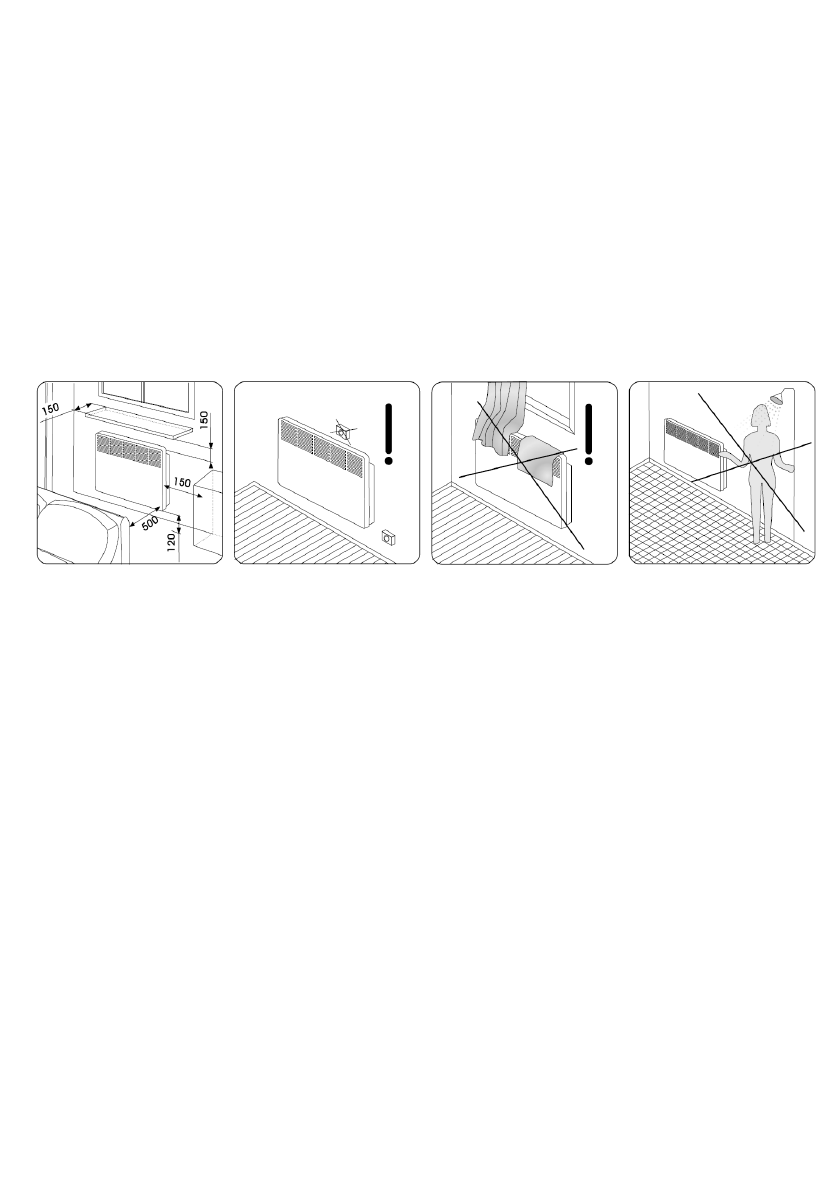

Fig. 2

The dimensions are in mm

1.

Open the packaging and carefully remove the appliance and wall-mounting kit from it.

2.

Remove any f oam seals on the edges of the device and release it from plastic bag.

3.

Choose  the  location  f or  the  installation  of  the  device  in  compliance  with  the  minimal  distances  from
other objects and floor according to Fig. 2.


ATTENTION!

Bef ore drilling the holes in the wall make sure that there is no electrical wiring in this place.


4.

Drill holes in the wall of the required diameter and depth.

5.

According to the marks, insert the dowels and attach the mounting brackets with the screws (included in
the delivery set)

6.

Fix the wall f eet on the back panel of the device with the screws.

7.

Mount the convector on the wall, aligning the grooves with the brackets.

8.

Fix the convector  by installing the  wall brackets holders in the upper  part  of the grooves  and securing it
with the screws (included in the delivery set)

9.

W all installation of the device is carried out by the f ollowing pictures
