12.

Электрический тепловентилятор

13.

Электрический тепловентилятор

RU

RU

Серия прибора

Мощность, Вт

Сечение медного
провода, не менее,
мм2

Автомат защиты,
не менее, А (3-х
фазный)

  H-HG2-06

6000

1,5

16

  H-HG2-09

9000

1,5

16

  H-HG2-12

12000

2,5

32

  H-HG2-15

15000

2,5

32

Для подключения к электрической сети тепловентилятор серии  H-HG1-02, H-HG1-
03, H-HG2-02, H-HG2-03 комплектуется сетевым шнуром с штепсельной вилкой. Для
подключения к электрической сети вставьте вилку сетевого шнура тепловентилятора в
розетку с выделенным заземляющим проводом.
Для подключения к электрической сети тепловентилятор серии  H-HG2-05 комплектуется
сетевым шнуром с сетевой вилкой и ответной сетевой розеткой. Для подключения
к электрической сети подключите сетевую розетку, входящую в комплект поставки
с помощью электрического провода сечением согласно таблице 2 к стационарной
электрической сети (см. рис. 6), после чего вставьте вилку сетевого шнура тепловентилятора
в подключенную сетевую розетку.
Тепловентилятор серии  H-HG2-06, H-HG2-09, H-HG2-12   и серии H-HG2-15  подключается
к электрической сети переменного тока с напряжением 380 В (допустимые колебания
напряжения от 360В до 400В) пятижильным медным электрическим кабелем
с минимальным сечением жилы и автоматом защиты в щите питания  согласно
представленной таблице 3:

Таблица 3

Для подключения к электрической сети тепловентилятор серии  H-HG2-06, H-HG2-09,
H-HG2-12  и серии H-HG2-15  комплектуется сетевым шнуром с сетевой вилкой и ответной
сетевой розеткой. Для подключения к электрической сети подключите сетевую розетку с
помощью электрического провода к стационарной электрической сети (см. рис. 7), после
чего вставьте вилку сетевого шнура тепловентилятора в подключенную сетевую розетку.

Серия прибора

Мощность, Вт

Сечение медного
провода, не менее, мм2

Автомат защиты,
не менее, А

H-HG1-02

2000

1,5

16

H-HG1-03

3000

1,5

16

H-HG2-02

2000

1,5

16

H-HG2-03

3000

1,5

16

H-HG2-05

5000

2,5

25

Таблица 2

L

/

+

N

L

/

+

N

L

/

+

N

L

/

+

N

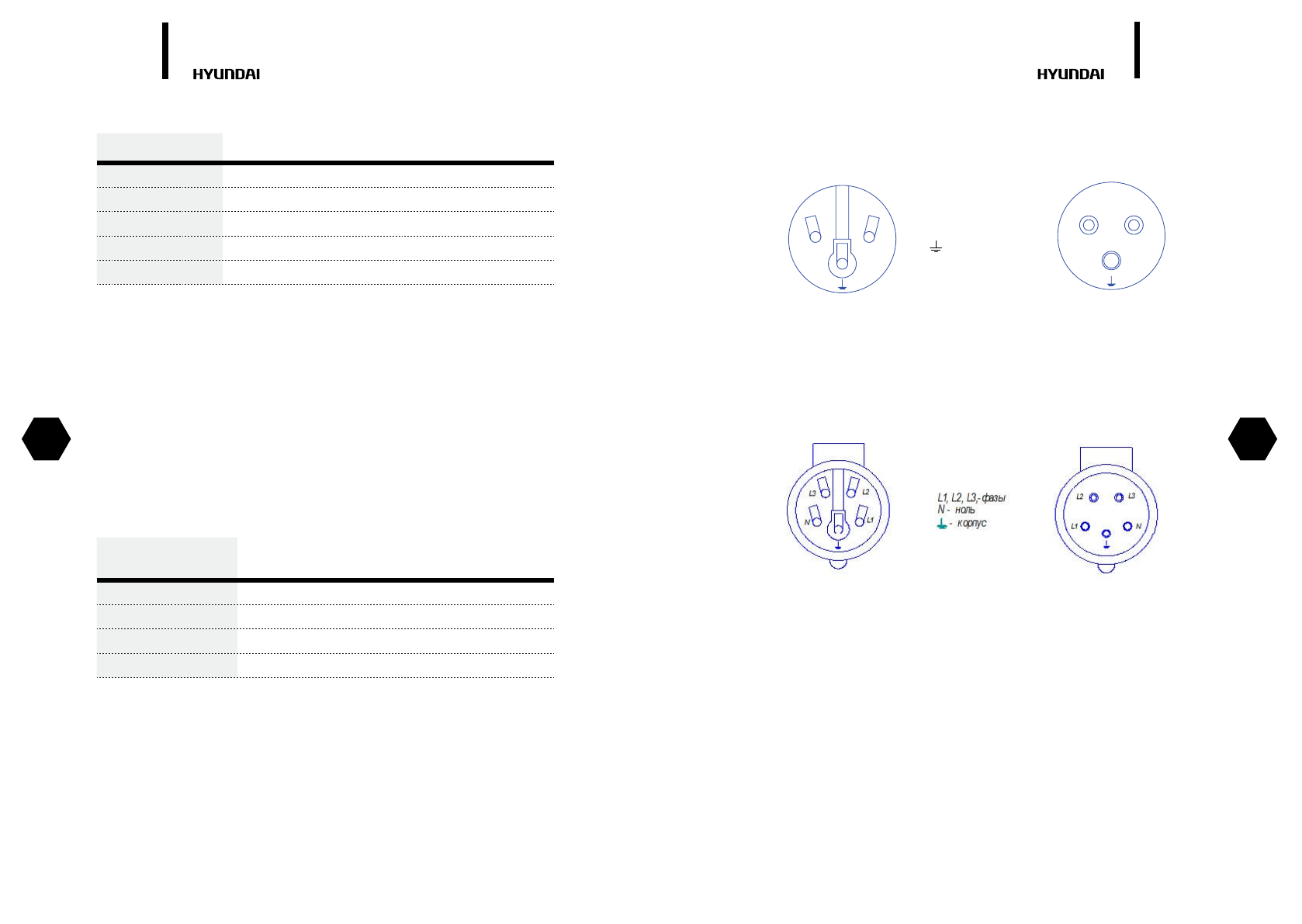

Рис. 6

L/+ – фаза
N – ноль
   – заземление

Вид со стороны

подключения проводов

Вид спереди

Сетевая розетка для тепловентилятора модели Н-НG2-05-UI504

Рис. 7

Нумерация контактов

розетки со стороны

подключаемых сетевых

проводов

Нумерация гнёзд розетки

(вид спереди)

Сетевая розетка для тепловентиляторов моделей H-HG2-06-UI505, H-HG2-09-UI506,

H-HG2-12-UI507, H-HG2-15-UI508
