4.

Электрический тепловентилятор

5.

Электрический тепловентилятор

RU

RU

Расшифровка артикула

H-HGХ-ХХ-UIXXХ

                          Индивидуальный код модели

                   Номинальная потребляемая мощность

                        02 – номинальная потребляемая мощность 2 000 Вт

                        03 – номинальная потребляемая мощность 3 000 Вт

                        05 – номинальная потребляемая мощность 5 000 Вт

                        06 – номинальная потребляемая мощность 6 000 Вт

                        09 – номинальная потребляемая мощность 9 000 Вт

                        12 – номинальная потребляемая мощность 12 000 Вт

                        15 – номинальная потребляемая мощность 15 000 Вт

             Номер серии

           Тип прибора

           H-HG – электрический тепловентилятор (тепловая пушка)

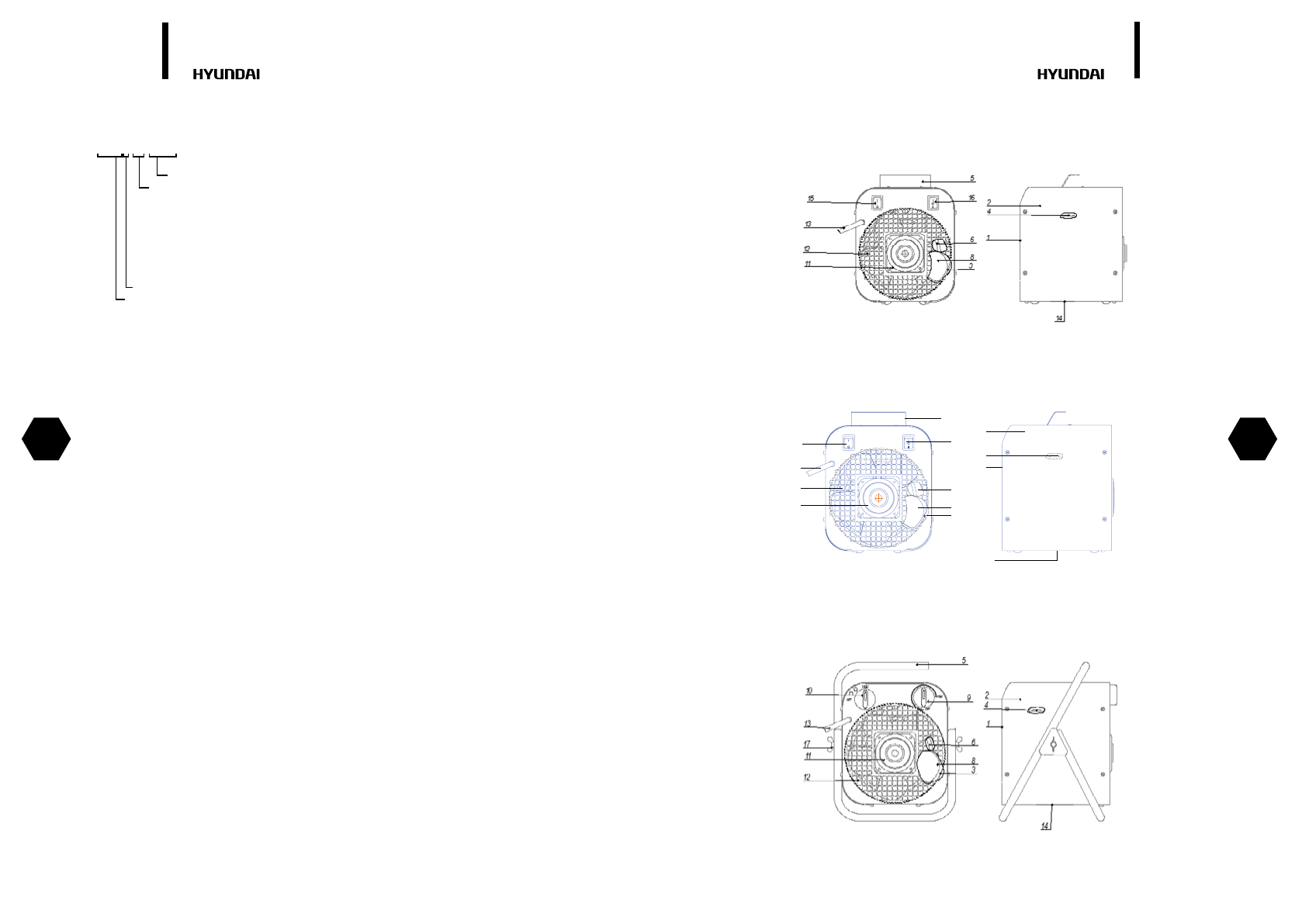

Устройство

Тепловентилятор состоит из основных частей в соответствии с рисунком 1, 2, 3, 4, 5

1.  Воздуховыпускная решётка

2.  Внешний корпус

3.  Внутренний кожух

4.  Ограничитель температуры

5.  Ручка для перемещения

6.  Нагревательный элемент

7.  Реле силовое

8.  Крыльчатка

9.  Ручка термостата

10. Ручка переключателя режимов работы

11. Электродвигатель

12. Воздухозаборная решётка

13. Сетевой шнур*

14. Идентификационная наклейка

15. Выключатель сети и электродвигателя

16. Выключатель режимов работы

17. Винт регулировки угла наклона

* – с бытовой вилкой для приборов мощностью 2000 Вт и 3000 Вт; промышленной вилкой

для остальных приборов

Н-НG1-02-UI500

Рис. 1

14

1

2

4

16

8

6

3

5

15

13

12

11

Н-НG1-03-UI501

Рис. 2

Н-НG2-02-UI502

Рис. 3
