8.

Электрический инфракрасный обогреватель

RU

ПРИМЕЧАНИЕ:

В зависимости от материала и устройства потолочных конструк

-

ций,  обогреватель  крепится  на  соответствующие  крепёжные

элементы, выбираемые из условия прочности. Прочность потол

-

ка, либо конструкций, за которые крепится обогреватель, долж-

на быть достаточной, чтобы выдерживать 5-кратную массу обо

-

гревателя.

ПРИМЕЧАНИЕ:

Дефектом не является изменение цвета краски на

стенке корпуса обогревателя, обращённой к потол-

ку, и изменение цвета излучающих пластин.

1. Раскройте заводскую упаковку и аккуратно извлеките из неё прибор и монтажный ком-

плект.

2. С помощью винтов, перевернув обогреватель пластиной вниз, прикрепите кронштейны к

корпусу обогревателя.

3. В соответствии с рис. 3 и таблицами 3 определите место установки обогревателя на по-

толке или потолочных конструкциях с соблюдением минимальных расстояний от предметов

и минимального расстояния от пола.

4. Удерживая вручную, установите обогреватель с кронштейнами в возможном месте раз-

мещения и по отверстиям в кронштейне, после чего разметьте места для установки крепёж-

ных элементов (в комплект поставки не входят) в элементах конструкции, к которым под-

вешивается обогреватель. Также допускается, используя измерительный инструмент, снять

размеры между осями отверстий для крепления в кронштейне и отложить их на элементе

конструкции.

5. Открутите винты, снимите кронштейны с обогревателя и закрепите их, с помощью крепежа

в элементе конструкции, по отмеченным местам.

6. Удерживая обогреватель, навесьте его на закреплённые кронштейны и затяните винты.

Модели H-HC2-03-UI692, H-HC2-04-UI693

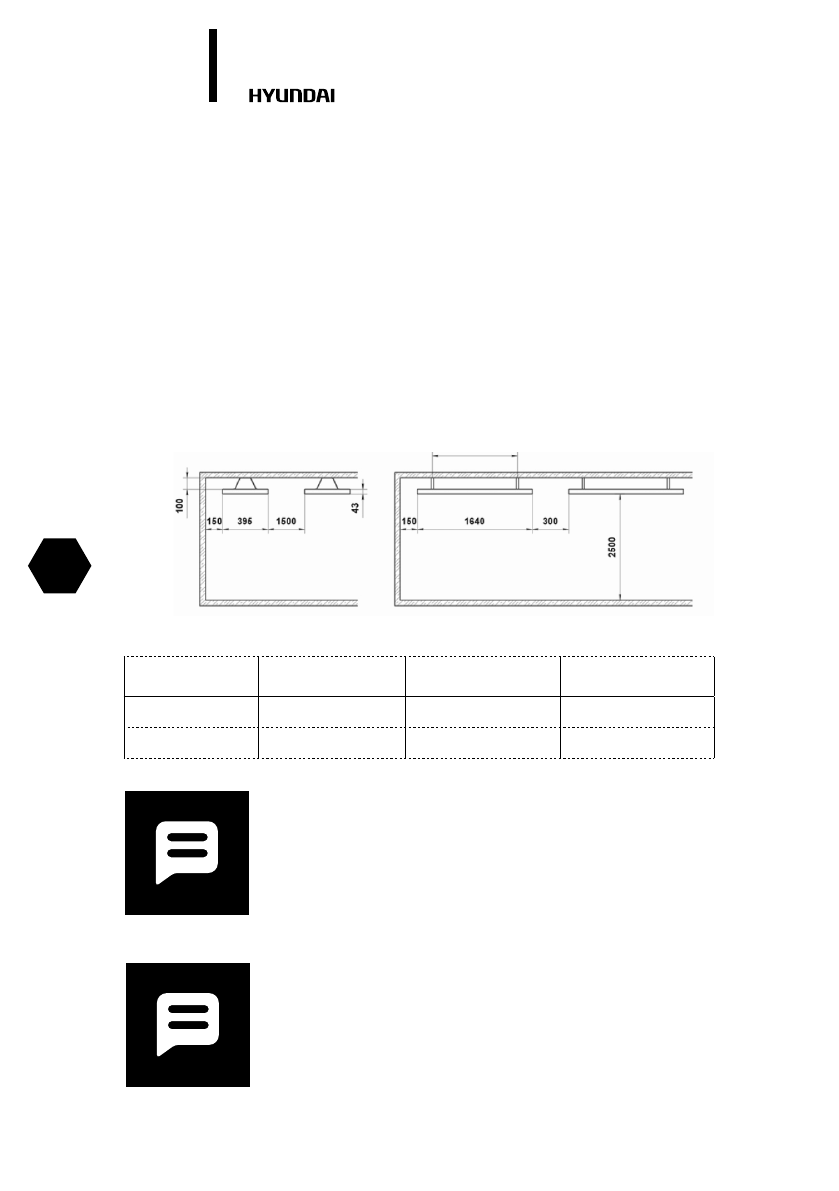

Рис.3

модель

А, мм

B, мм

L, мм

H-HC2-03-UI692

1640

112

2500

H-HC2-04-UI693

1640

112

2500

Таблица 3
