7.

Электрический инфракрасный обогреватель

RU

ВНИМАНИЕ!

Работы  по  монтажу  инфракрасного  обогревателя  и  подклю

-

чению  его  к  электрической  сети  должны  производить  только

квалифицированные специалисты в соответствии с «Правилами

устройства электроустановок» и «Правилами техники безопасно

-

сти при эксплуатации электроустановок».

4. СБОРКА И УСТАНОВКА

1. Подвесьте и закрепите обогреватель на установленных крепёжных элементах.
2. Раскройте заводскую упаковку и аккуратно извлеките из неё прибор и монтажный ком-
плект.
3. С помощью винтов, перевернув обогреватель пластиной вниз, прикрепите кронштейны к
корпусу обогревателя.
4. В соответствии с рис. 3 и таблицами 3 определите место установки обогревателя на по-
толке или потолочных конструкциях с соблюдением минимальных расстояний от предметов
и минимального расстояния от пола.
5. Удерживая вручную, установите обогреватель с кронштейнами в возможном месте раз-
мещения и по отверстиям в кронштейне, после чего разметьте места для установки крепёж-
ных элементов (в комплект поставки не входят) в элементах конструкции, к которым под-
вешивается обогреватель. Также допускается, используя измерительный инструмент, снять
размеры между осями отверстий для крепления в кронштейне и отложить их на элементе
конструкции.
6. Открутите винты, снимите кронштейны с обогревателя и закрепите их, с помощью крепежа
в элементе конструкции, по отмеченным местам.
6. Удерживая обогреватель, навесьте его на закреплённые кронштейны и затяните винты.

модель

А, мм

B, мм

L, мм

H-HC2-08-UI689

780

125

1180

H-HC2-10-UI690

1200

125

1620

H-HC2-20-UI691

1200

250

1620

Таблица 2

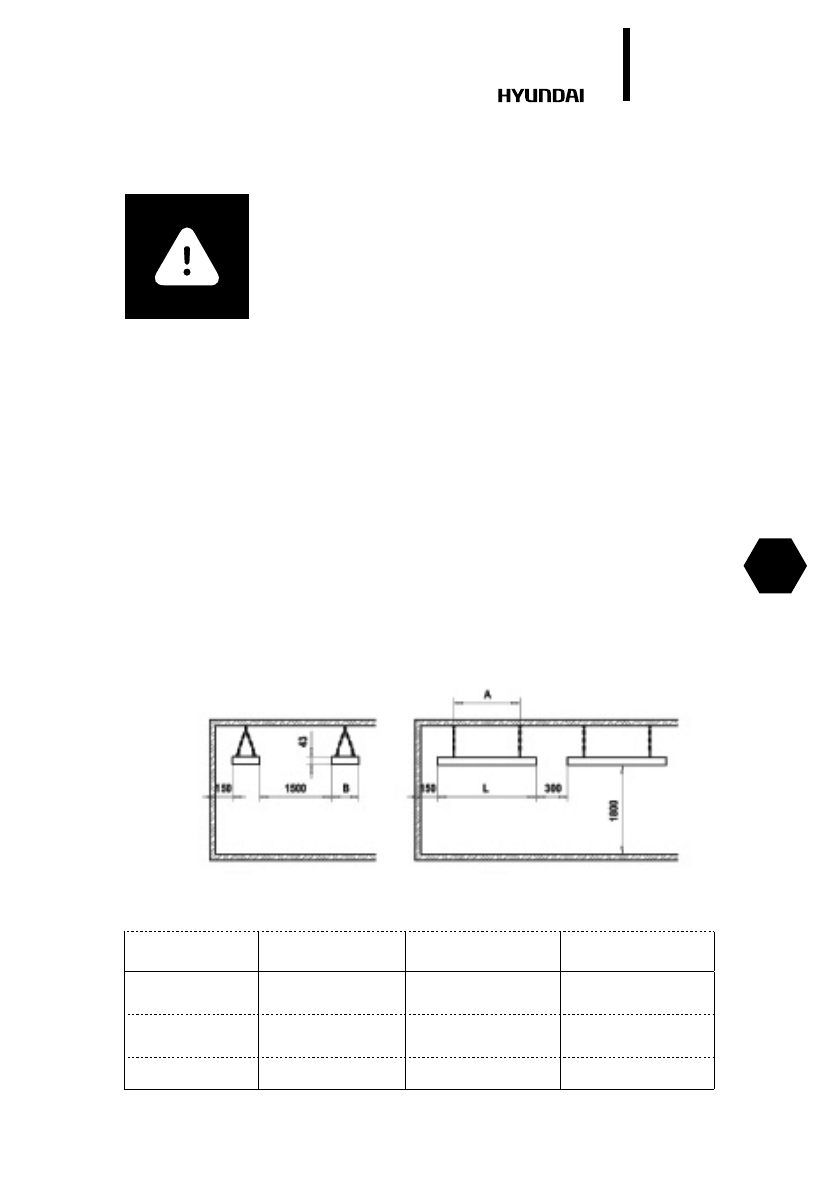

Рис. 2

Модели H-HC2-08-UI689, H-HC2-10-UI690, H-HC2-20-UI691
