ПРИЛОЖЕНИЕ
Завеса RP-0610-3DY (220)
Кабель питания 3х4,0
желто-зеленый
синий
Кабель управления 4х0,75
Же
лты
й
Ко
ричневый
Черны
й
Синий
Пульт управления
1
2
3
6
7
Кабель питания 3х4,0
Соединительный элемент
Клеммная колодка пульта
щит питания
220 B~50 Гц
PE
N
L
I=28А
PE
N
L
10
15
20 25
30
0
С

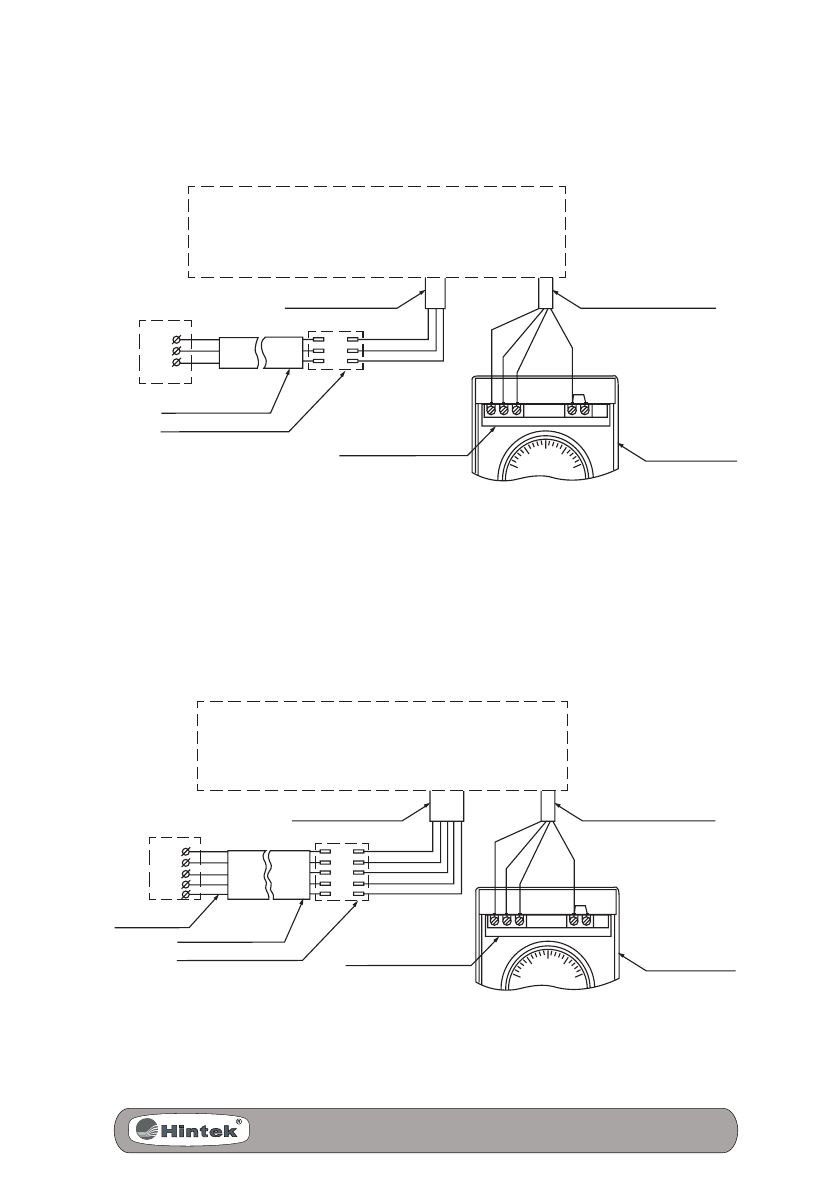

Рис. 5 Схема подключения завесы RP-0610-3DY (220)
Завеса RP-0915-3DY (380)
Кабель питания 5х1,5
желто-зеленый
синий
Кабель управления 4х0,75
Же
лты
й
Ко
ричневый
Черны
й
Синий
Пульт управления
1
2
3
6
7
Кабель питания 5х1,5
Ток в фазе 14 А
Соединительный элемент
Клеммная колодка пульта
щит питания
380 B~50 Г
ц
PE
N
L1
L2
L3
PE
N
L1
L2
L3
10
15
20 25
30
0
С
Рис. 6 Схема подключения завесы RP-0915-3DY (380)
