висеть от температуры воздушного потока.

Внимание!

Работы  по  установке  пульта  производить  до  под-

ключения завесы к стационарной электросети, иначе пульт управ-

ления будет находиться под напряжением.

6.5  Для  защиты  электропроводки  от  перегрузки  подключение

к стационарной электросети необходимо производить через авто-

матический  выключатель.  Автоматический  выключатель  и  мини-

мальное  сечение  жил  подводимого  кабеля  (в  комплект  не  входят)

должны соответствовать Таблице 3. Для подключения необходимо

снять крышку на верхней стенке корпуса, завести силовой кабель

и  подключить  его  к  клеммной  колодке  завесы  в  соответствии

с маркировкой.

Таблица 3.

Модель завесы

RS-

0308-D

RM-0510-

DY

RM-0610-

DY

RM-0615-

3DY

RM-0915-

3DY

RM-1215-

3DY

RM-1220-

3DY

RM-1820-

3DY

RM-2420-

3DY

Напряжение, В

220 220 380 380 380 380 380 380 380

Автоматический выключатель

16

25

16

16

16

25

25

30

40

Минимальное сечение жил

кабеля (медный провод, мм

2

)

1,5

2,5

1,5

1,5

1,5

2,5

2,5

4,0

6,0

7. ПОРЯДОК РАБОТЫ

7.1 Перед включением диск терморегулятора (4) должен быть

повернут по часовой стрелке в крайнее положение, переключатель

(1) должен находиться в положении OFF.

1 - сетевой выключатель

2 - выключатель вентилятора

3 - переключатель режимов

мощности

4 - терморегулятор

1 - клавиша включения вентиляторов

2, 3 - клавиши включения

электронагревателей

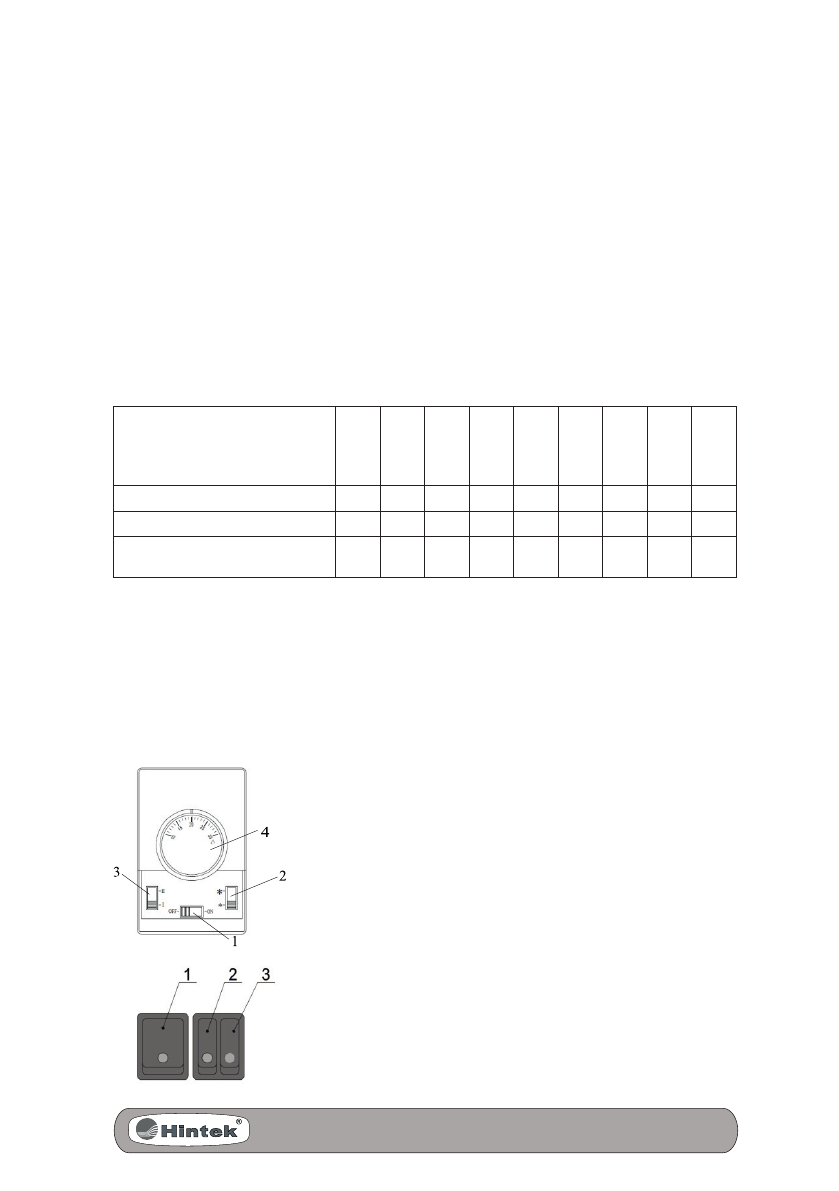

Рис. 1 Пульт управления
