от обогревателя до человека или животного при температуре воз-

духа  в  помещении  ниже  +11°С  должно  быть  не  менее  1,1  м  для

IO-10, IO-15, IO-20 и 2,0 м для IO-30, IO-45, IO-60.

8.1 Монтаж обогревателей IO-10, IO-15, IO-20.

•

Для монтажа на обогревателях имеются кронштейны.

•

На  каждом  кронштейне  имеются  отверстия  для  крепления  обо-

гревателя.

•

Обогреватель  может  крепиться  за  существующие  отверстия

в  кронштейнах  любым  удобным  способом,  удовлетворяющим

требованиям безопасности.

Примечание:

В  зависимости  от  материала  и  устройства  потолочных  конст-

рукций,  обогреватель  крепится  на  соответствующие  крепежные

элементы,  выбираемые  из  условия  прочности.  Прочность  потол-

ка, либо конструкций, на которые крепится обогреватель, должна

быть достаточной, чтобы выдерживать 5-кратную массу обогрева-

теля.

8.2 Подключение обогревателя IO-10, IO-15, IO-20.

Подключение  обогревателей  к  стационарной  проводке  произ-

водить кабелем с сечением жил не менее 1,5 мм

2

 через клеммную

колодку.

Примечание:

При  монтаже  двух  и  более  обогревателей  должно  быть  обе-

спечено  их  параллельное  подключение  к  стационарной  проводке

и  установка  кабелей  и  выключателя  на  общий  суммарный  ток  и

соответствующего автомата защиты.

8.3 Монтаж обогревателей IO-30, IO-45, IO-60

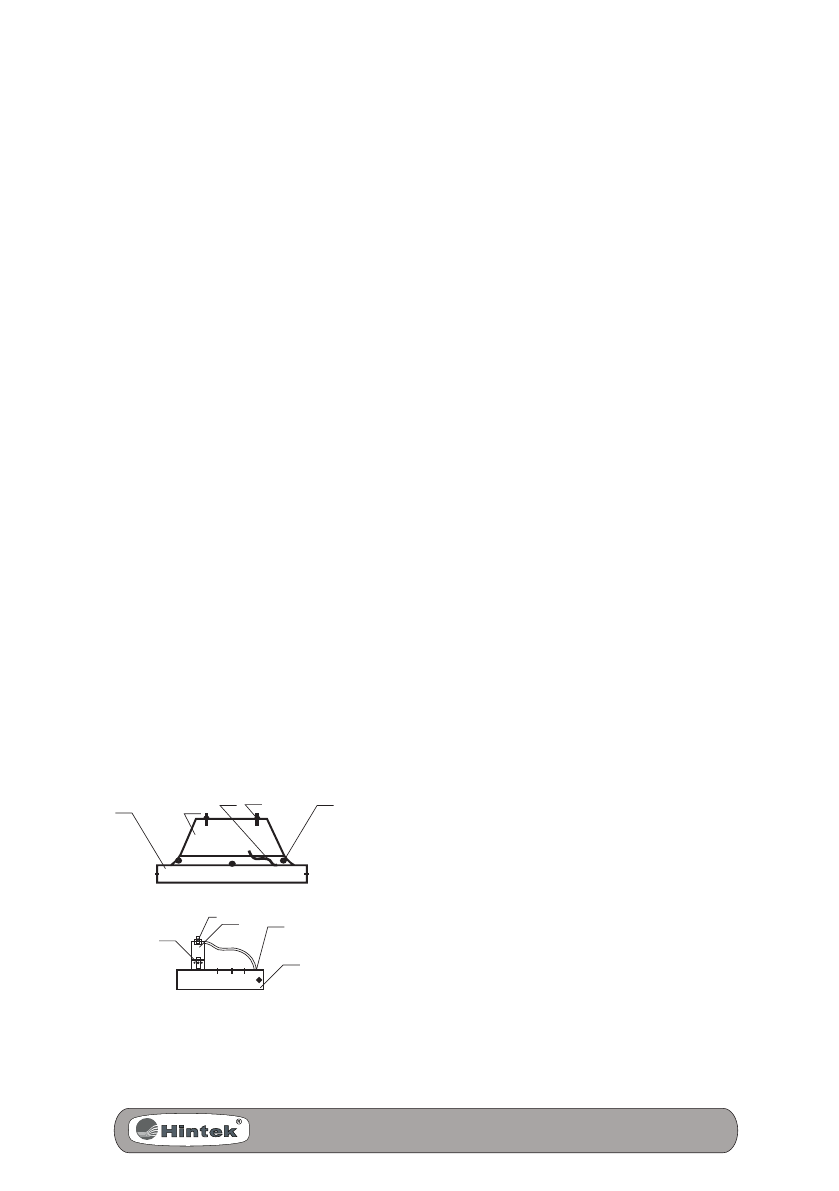

1. кронштейн;

2. обогреватель;

3. винт М6х16/гайка Мб;

4. винт М6х35/гайка Мб;

5. втулка.

Рис.4.

Примечание:

При  монтаже  обогревателей  следует  избегать  прикосновения

руками к ТЭНам для исключения их загрязнения.
