SА1 -cетевой выключатель;
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат;
С1-конденсатор.

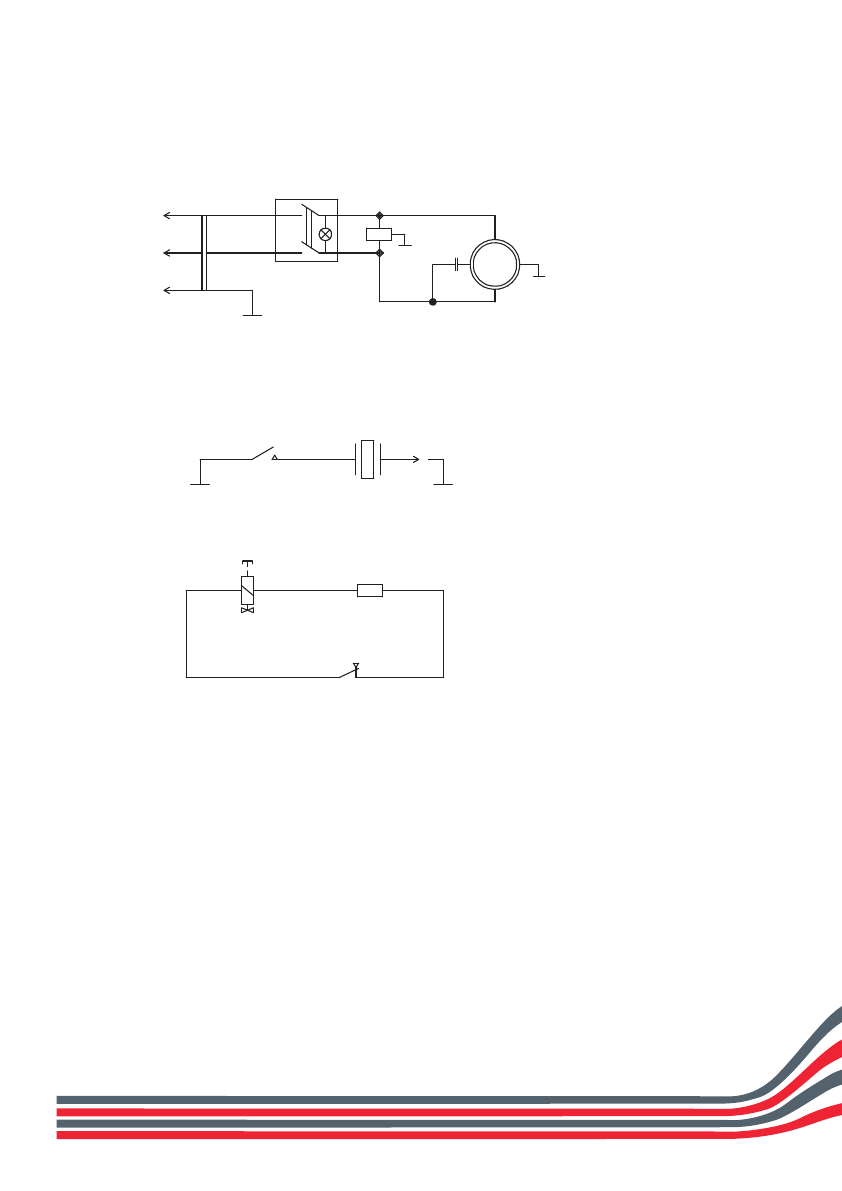

Схема электрическая принципиальная для моделей GAS-30, GAS-50, GAS-70.
S А 2
B Q 1
S1
SK1
G1
L
N
PE
~
220 - 2 30 В
Y А 1
M1
M
~
C1
SА1 -cетевой выключатель;
Цепь управления электродвигателем
Цепь зажигания
Цепь защиты от утечки газа и перегрева
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат;
С1-конденсатор.
S А 1
Приложение
