14
Приложение

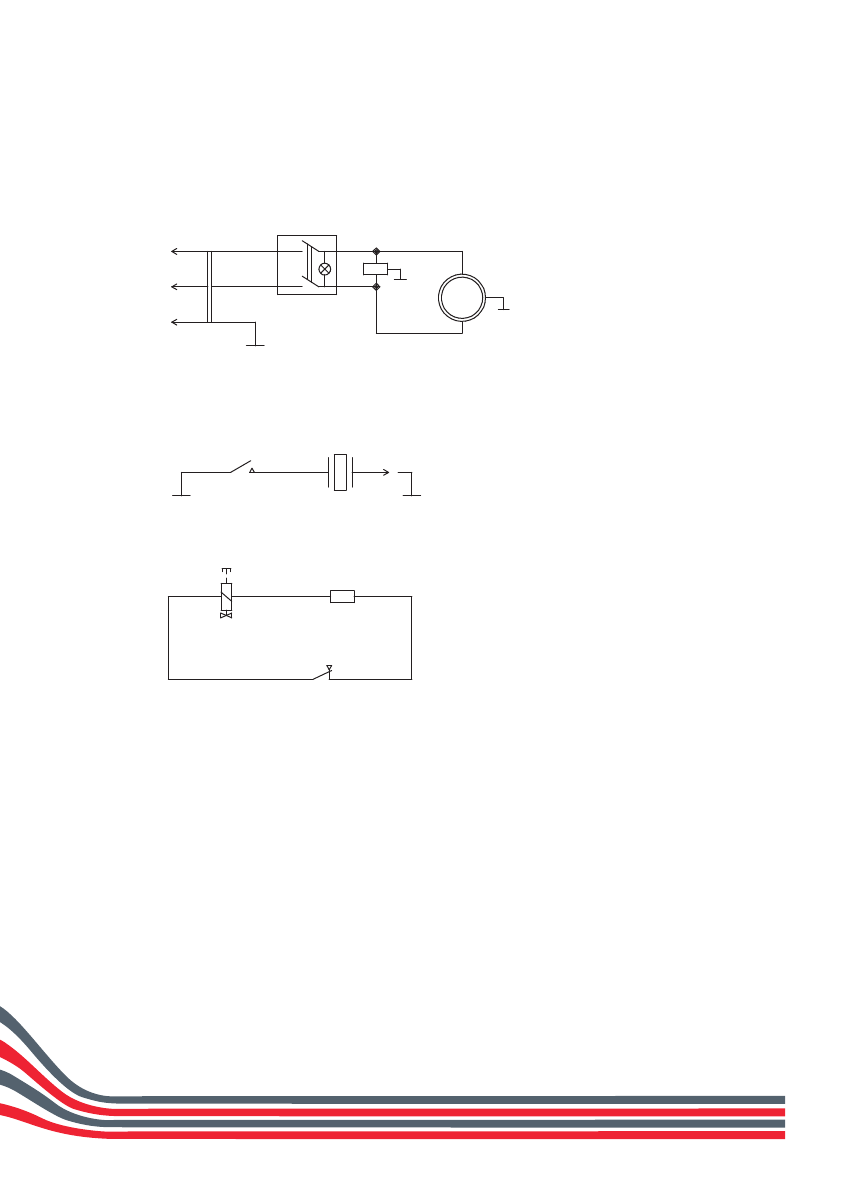

Электрическая схема
Схема электрическая принципиальная для моделей GAS-10, GAS-15.
SА1 -cетевой выключатель;
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат.
L
N
PE
~
220 - 2 30 В
S A 1
Y A 1
SА 2
BQ1
M 1
M
~
S1
SK1
G1
SА1 -cетевой выключатель;
Цепь управления электродвигателем
Цепь зажигания
Цепь защиты от утечки газа и перегрева
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат.
