7

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

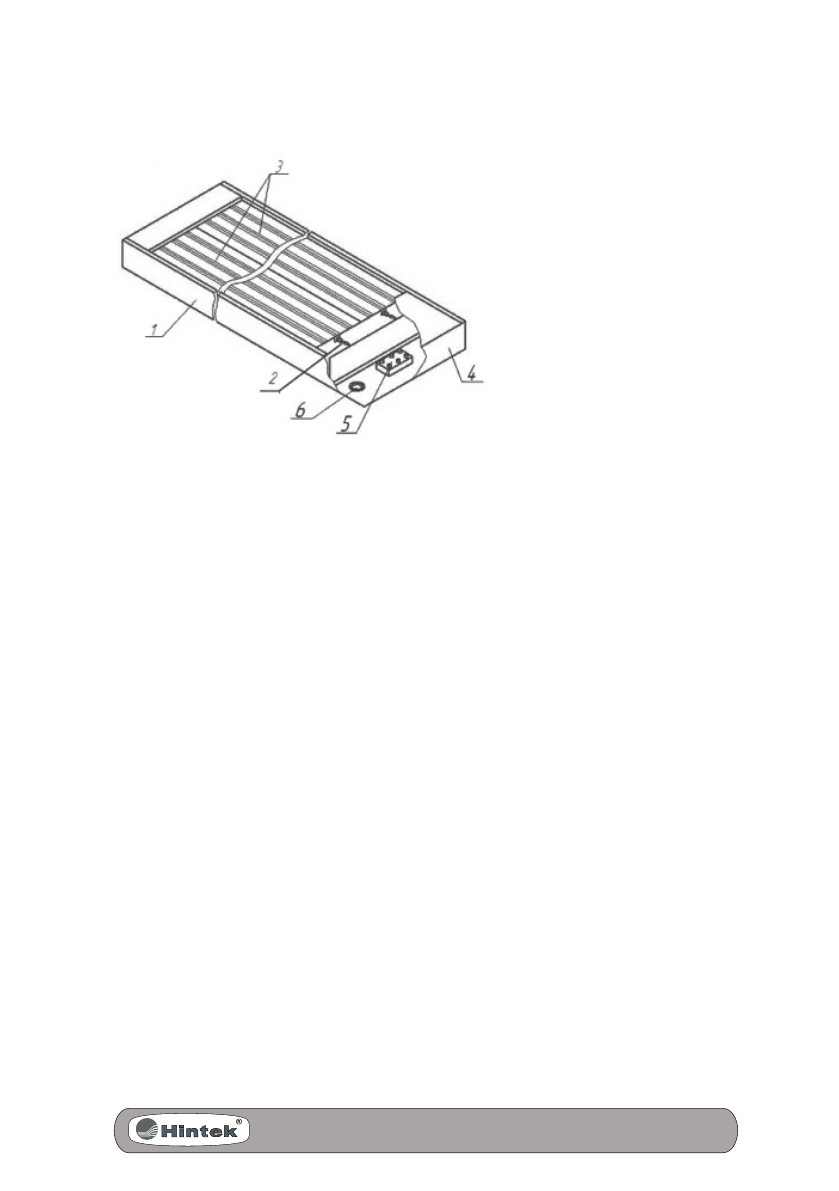

5.1 Схема инфракрасного обогревателя представлена на Рис. 1.

1 – корпус;

2 – электронагреватель;

3 – излучающая панель;

4 – крышка;

5 – клеммная коробка;

6 – кабельный ввод.

Рис.1. Обогреватель инфракрасный.

5.2  Корпус  1  обогревателя  изготовлен  из  листовой  стали

и покрыт термостойким полимерным покрытием. В корпусе уста-

новлена  алюминиевая  излучающая  панель  3,  внутри  которой  на-

ходится трубчатый электронагреватель 2.

В  отсеке  под  съемной  крышкой  4  находятся  комплект  мон-

тажных деталей и клеммная коробка 5 для подключения к стацио-

нарной электропроводке.

Для ввода в обогреватель проводов питания и защитного за-

земления в корпусе предусмотрено отверстие, в котором установ-

лен кабельный ввод 6.

5.3 Схемы подключения обогревателей приведены на Рис. 5,

6 Приложения.

5.4 Принцип работы обогревателей.

Главное  отличие  инфракрасных  обогревателей  от  тради-

ционных  конвективных  систем  обогрева  (тепловентиляторы,  во-

дяные  и  масляные  радиаторы  и  т.д.)  в  том,  что  воздух  в  помеще-

нии не используется в качестве теплоносителя и для создания ком-

фортного температурного режима не обязательно прогревать весь

объем воздуха в помещении.

При подаче напряжения электронагреватель нагревает алю-

миниевую  панель,  которая  начинает  излучать  инфракрасные  вол-

ны.  Инфракрасные  волны  не  поглощаются  воздухом,  поэтому

практически  вся  тепловая  энергия  обогревателя  без  потерь  пере-

дается поверхностям стен, пола и предметов, находящихся в зоне
