- установить крышку распред коробки.
- установить торцевую крышку.
Располагайте кабель электрической сети так, чтобы он
не был расположен на корпусе электрообогревателя.
Средства отключения должны быть встроены в стацио-
нарную проводку в соответствии с правилами по монтажу.
ВНИМАНИЕ!
после выполнения внутренней проводки
под съемной крышкой не допускается касания проводами кабеля
металлических частей.
ЗАПРЕЩАЕТСЯ:
- использовать в качестве заземления водопроводные
трубы и/или радиаторы.
- подключать провода электрической сети и включать
напряжение при неисправном потолочном креплении или
дефекте металлических подвесов на корпусе изделия.
6.6 Подводящие провода из меди должны иметь сечение ука-
заны в Таблица 1.
Диаметр сетевого кабеля вместе с изоляцией должен быть
12-15 мм.
Последовательность монтажа электрообогревателя:
Нанести разметку на потолке согласно рис. 3
Модель
А, мм
В, мм
AR-11
80
1150
AR-14
80
1150
AR-20
130
1150
AR-28
130
1150
AR-40
220
1150

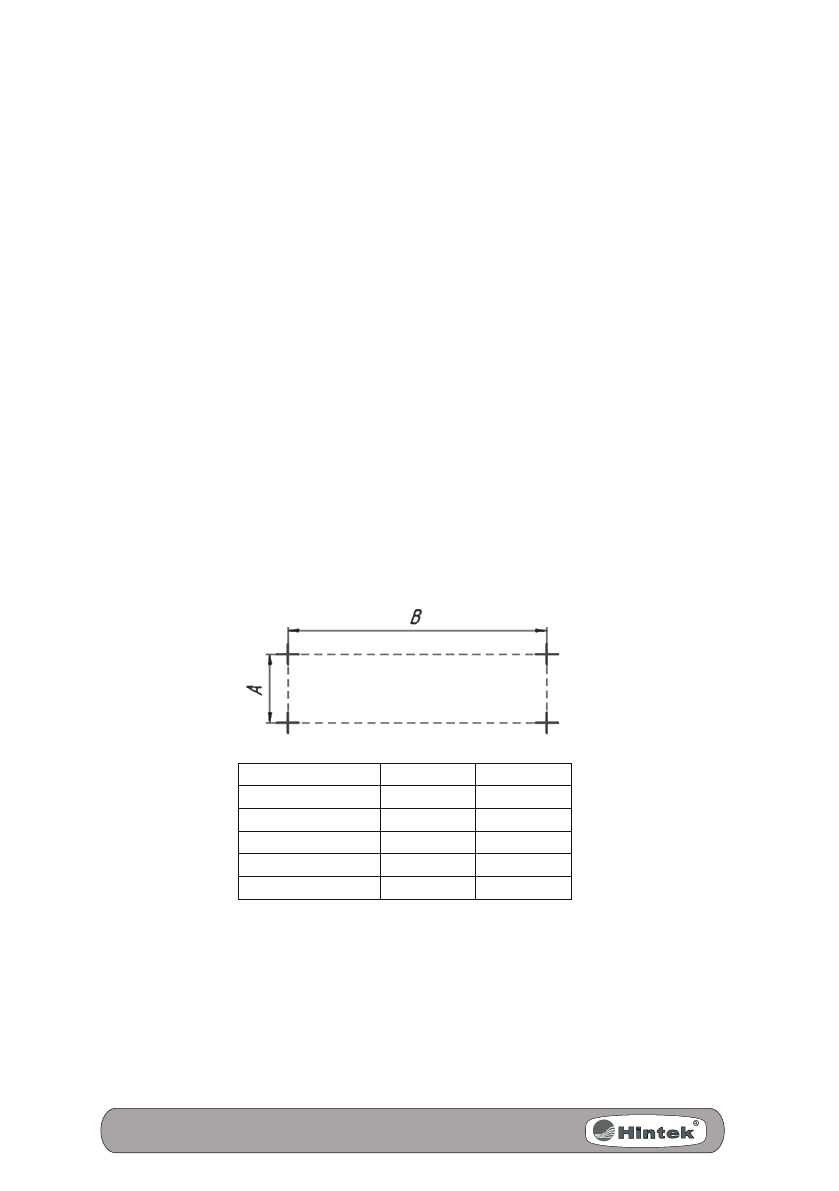

Рисунок 3. Разметка на потолке
Просверлить по разметке перфоратором отверстия
диаметром 10 мм.
Установить анкерные болты с крючком 10х50.
В корпусе обогревателя в верхней части имеются 4 места
для крепления в виде пары прямоугольных отверстий, в которые
