Thermozone AD300 W, AD400 W
15
TVV20/25, ventil + SD20, ventilställdon + rumster
-
mostat
Enkel reglering av värmetillförseln. Rumstermostaten
styr SD20 som påverkar TVV20/25 on/off.
Bypassfunktion och möjlighet att justera eller stänga av
vattenlödet saknas.

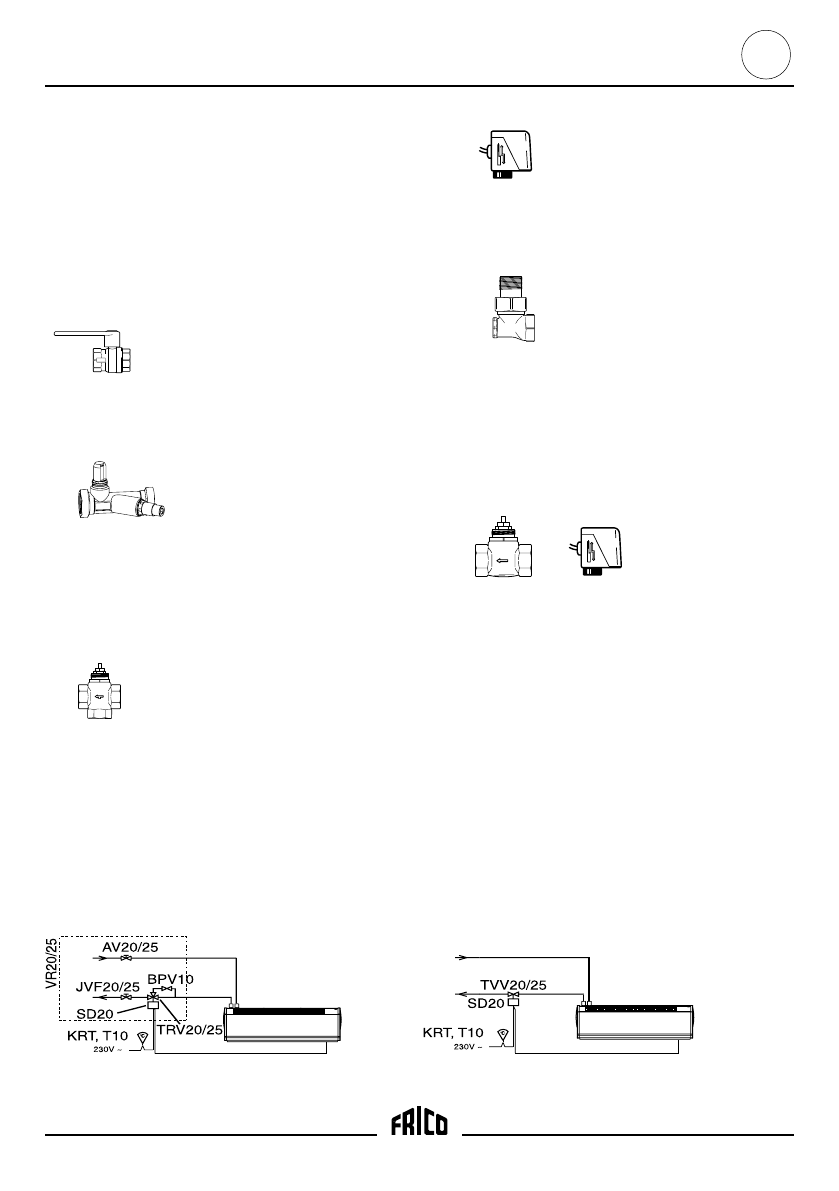

Vattenreglering
VR20/25, ventilsats
Ventilsats för injustering av vattenlödet och med
avstängningsmöjlighet för service. Värmetillförseln
regleras on/off av en termostat. Via bypass-ventilen
passerar ett litet vattenlöde genom vattenbatteriet för
att säkerställa att det alltid inns varmt vatten framme
vid aggregatet. VR20 har rördimension DN20 (
3
/
4
”) och
VR25 har rördimension DN25 (1”).
• AV20/25, avstängningsventil
En kulventil som antingen är öppen eller stängd.
• JVF20/25, injusteringsventil
Används för injustering av vattenlödet.
Kv-värde: JVF20, 3,5
JVF25, 7,0
• BPV10, bypass ventil
Tack vare att ett litet vattenlöde passerar vattenbatteriet
via BPV10 även då reglerventilen (TVV20/25) är stängd
inns varmt vatten i batteriet då porten öppnas.
Vid installationen skruvas käglan först in helt och
öppnas därefter 1 varv. I de fall rörledningssträckan är
lång mellan inkopplingspunkt och ridåaggregat, öppnas
ventilen ytterligare.
• SD20, ställdon on/off 230V
Monteras på TRV eller TVV och styrs av en rumstermo
-
stat. Cykeltiden mellan stängt och öppet läge förhindrar
tryckslag i rörsystemet. Kapslingklass IP40.
• TRV20/25, 3-vägs reglerventil
Tryckklass PN16, maximalt tryck 2000kPa (20Bar),
Max tryckfall över: TRV20
100kPa (1,0Bar)
TRV25
62kPa (0,62Bar).
Kv-värde:
TRV20
3,5
TRV25
5,5
+
SE
