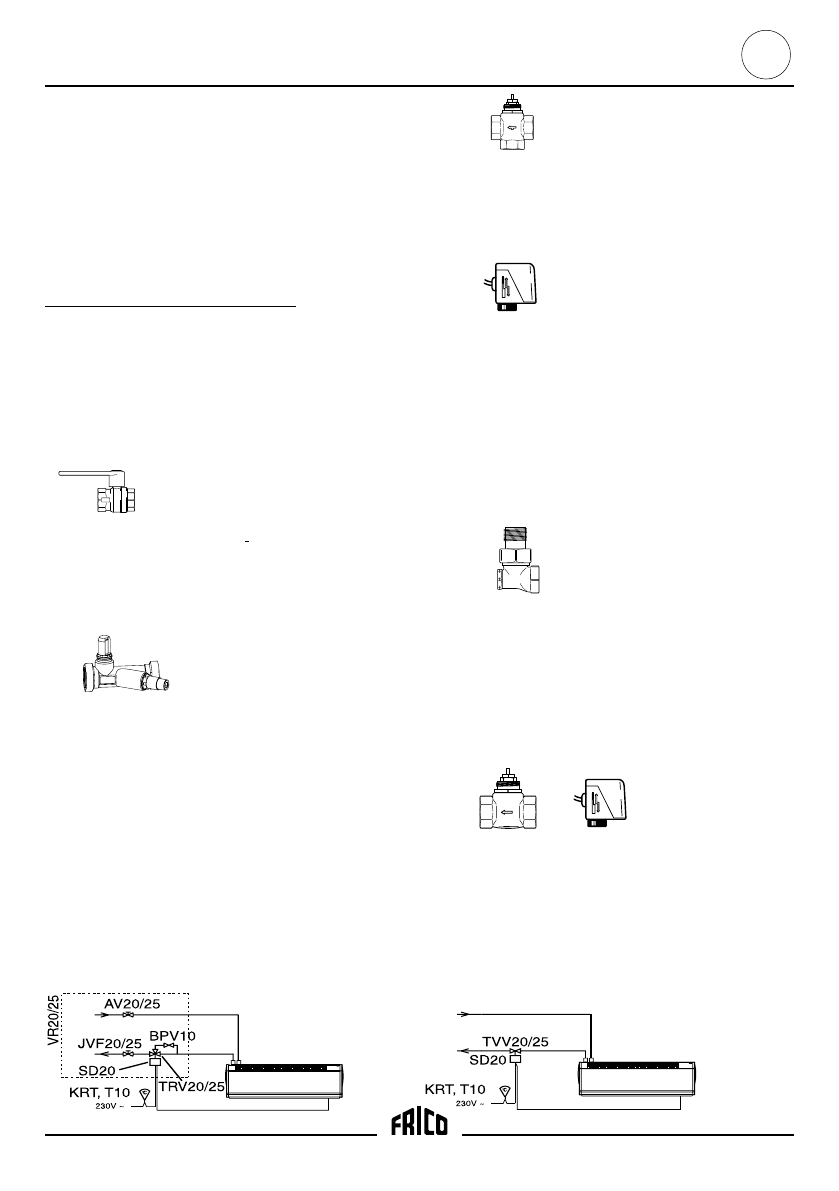

Thermozone AD300 W, AD400 W

TVV20/25 + электропривод SD20

Эта комбинация совместно с термостатом позволит
автоматически регулировать подачу воды на
теплообменник в зависимости от температуры,
заданной на термостате, но без регулировки расхода
и возможности перекрытия вручную подающего
трубопровода.

Регулировка подачи воды

VR20/25, Комплект вентилей

При необходимости автоматической регулировки
отключения/включения подачи горячей воды
на теплообменник завесы, в зависимости от
температуры воздуха внутри помещения, заданной
на однопозиционном термостате. Размер резьбы в
VR20- DN20(3/4"), а в VR25 –DN25(1”).

Комплект состоит из:

VR20

VR25

1.Запорный вентиль

AV20

AV25

2.Регулировочный вентильJV20 JV25
3.3х ходовой вентиль

TRV20

TRV25

4.Электропривод для поз.3

SD20

5.байпас

BPV10

Запорный вентиль AV20/25

Перекрывает подачу горячей воды на теплообменник
тепловентилятора. Шаровой 2х позиционный
(открыто, закрыто).

Регулировочный вентиль JVF20/25

Регулировка расхода воды. Величина kV в диапазоне
3,5 для JVF20 и 7,0 для JVF25.

• BPV10, байпас

Обеспечивает минимальную циркуляцию через
воздушную завесу при закрытой основной
магистрали трехходового вентиля TVV20/25, что
гарантирует поддержание режима антизамерзания.
Настройка: полностью закройте, а затем откройте на
один оборот. При низком давлении откройте клапан
полностью.

Электропривод SD20 (230В) для 3х ходового
вентиля

В зависимости от температуры воздуха внутри
помещения, заданной на однопозиционном термостате,
электропривод закрывает или открывает 3х ходовой
вентиль, регулируя таким образом подачу
горячей воды на теплообменник завесы. Время
срабатывания вентиля при закрывании равно 5
секундам, что предотвращает резкие перепады
давления в системе подающих трубопроводов. Класс
защиты электропривода IP40.

3х ходовой вентиль TRV20/25

Максимальное рабочее давление 2000кПа (20бар).
Максимальный перепад давления для TRV20
– 100кПа (0,1бар), а для TRV25 – 62кПа (0,062бар).
Величина kV для TRV20 =3,5, а для TRV25 =5,5
