3.

РАСПАКОВКА И СБОРКА

3.2.

СБОРКА

：

A.

Только для модели

F2000-DH

（

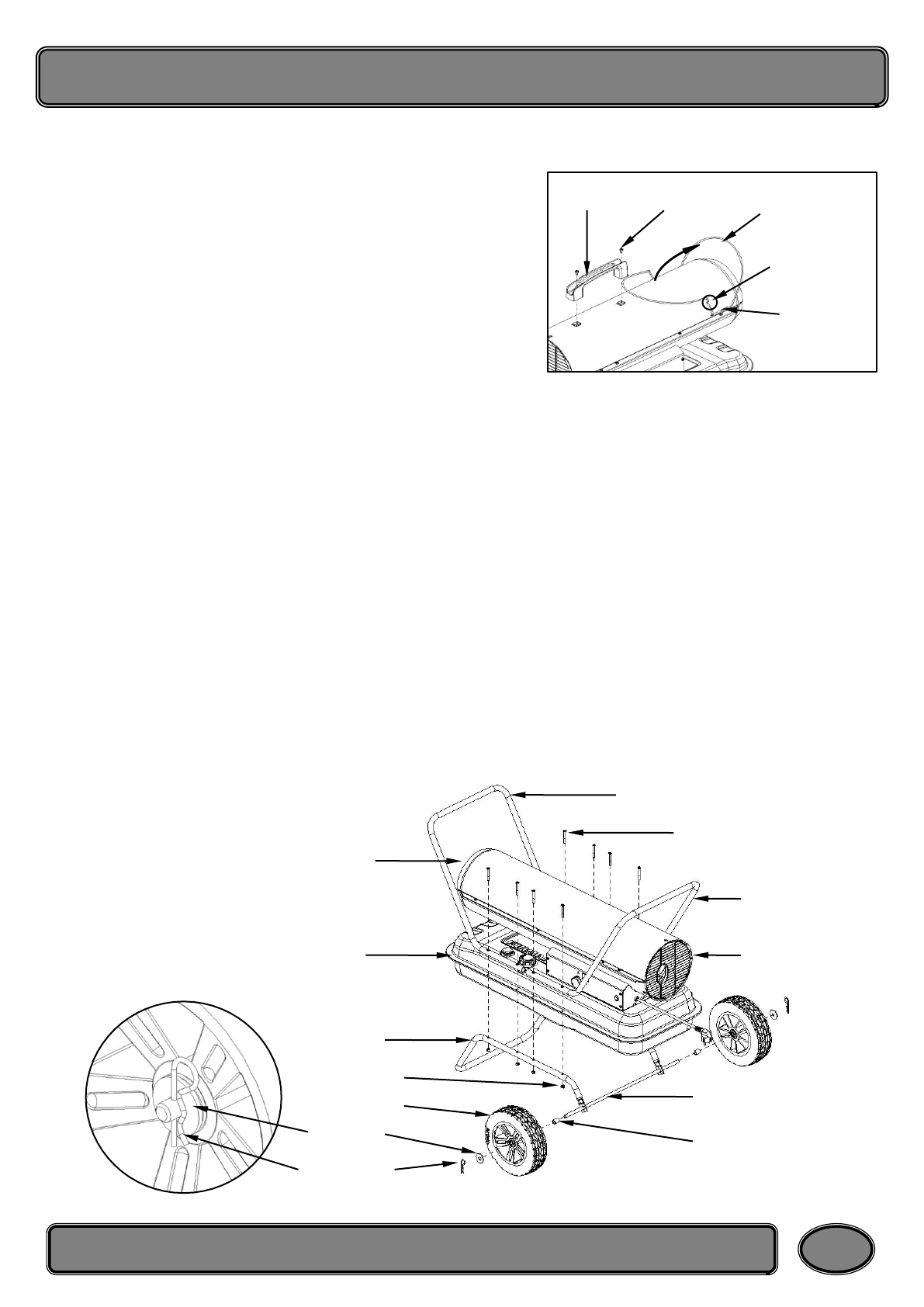

Рис.

5

）

Необходимые инструменты

：

•

Крестовая отвертка средних размеров

1.

Установить и поднять передний ограничитель в

направлении, указанном стрелкой, и проверить, что

клиновидный изгиб ограничителя входит в щелевое

отверстие вернего кожуха в направлении выпускного

отверстия нагревателя (выход горячего воздуха)

.

2.

Совместить

2

отверстия верхнего кожуха с двумя

монтажными отверстиями в ручке

（

Рис

. 6

）

.

3.

Вставить в отверстия ручки винты. Затянуть винты.

Ручка

Винт

Передний

ограничитель

Клиновидны

й изгиб

Щелевое

отверстие

Рис.

5

B.

Только для моделей

F3000-DH

，

F5000-DH

，

F6000-DH

（

Рис.

6

）

Необходимые инструменты

：

•

Крестовая отвертка средних размеров.

•

Торцевая головка

¾

дюйма или гаечный ключ соответствующего размера.

1.

Вставить колесную ось в отверстия задней части колесной рамы.

2.

Установить последовательно на колесную ось: втулки, колеса, шайбы, штепсель.

3.

Установить нагреватель на колесную раму

.

Совместись отверстия фланца топливного бака с отверстиями на

колесной раме

.

4.

Установить ручки на верхнюю часть фланца топливного бака. Вставить винты в отверстия ручек, фланца и

колесной рамы

（

Рис.

6)

，

навернуть на каждый винт гайку.

5.

После того, как все винты и гайки установлены, надёжно затянуть гайки

.

ОПАСНО

！

ЗАПРЕЩЕНО эксплуатировать нагреватель без сборки и установки на колесную раму.

Выпускное

отверстие

Фланец

топливного

бака

Колесная

рама

гайки

колеса

шайба

штепсель

Передняя ручка

Винт

Задняя ручка

Впускное

отверстие

Колесная

ось
втулки

Рис.

6

Сборка ручек и колес

НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!

4
