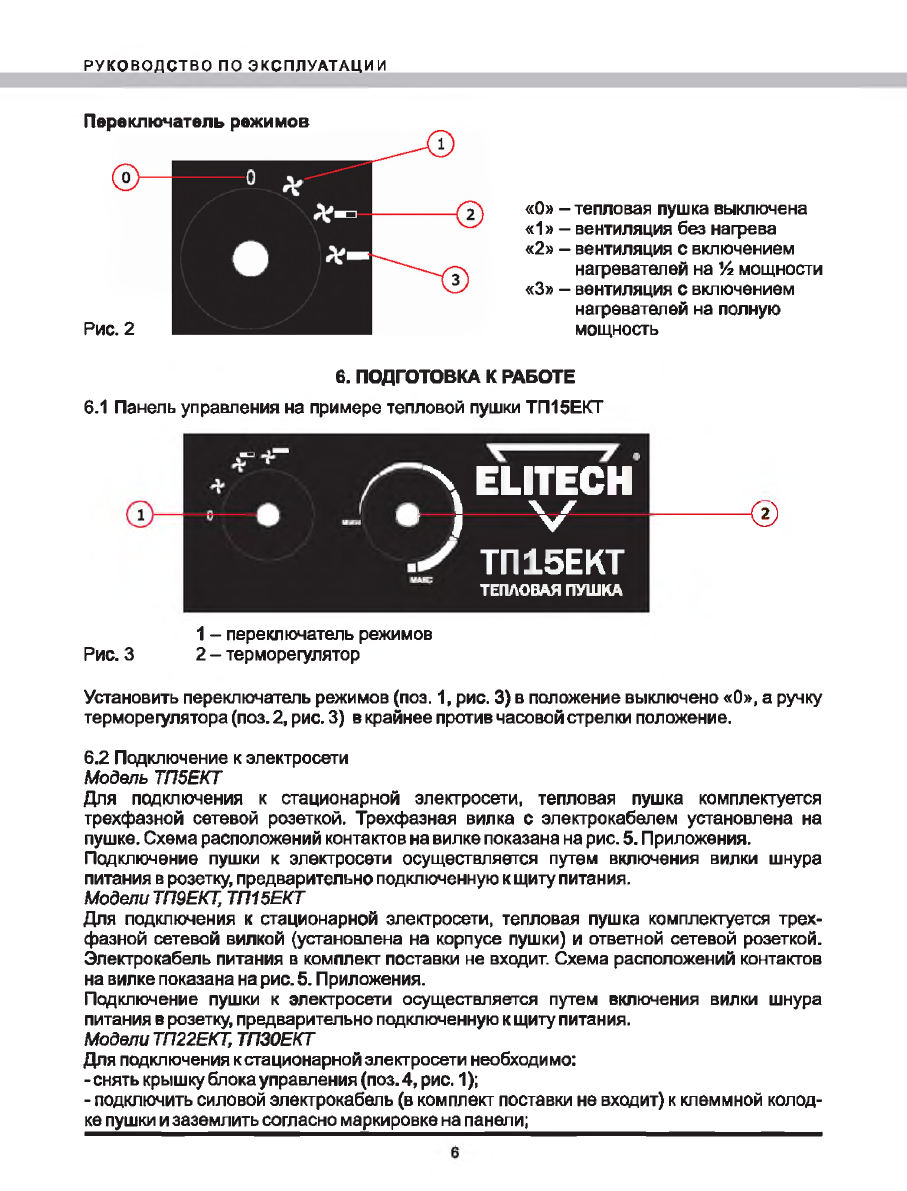

П е р е к л ю ч а т е л ь   р е ж и м о в

Рис.  2

«О» -  тепловая  пушка  выключена
«1» -  вентиляция  без нагрева
«2» -  вентиляция  с  включением

нагревателей  на  14 мощности

«3» -  вентиляция  с  включением

нагревателей  на  полную
мощность

6.  П О Д ГО Т О ВКА К  РАБОТЕ

6.1  Панель управления  на  примере тепловой  пушки ТП15ЕКТ

Ч   ELITECH

,

1

\   г

'

J

V

<?)

Т П 1 5 Е К Т

ТЕПЛОВАЯ  П У Ш К А

1  -  переключатель режимов

Рис.  3

2 -  терморегулятор

Установить переключатель режимов (поз.  1,  рис.  3) в положение выключено «О», а ручку

терморегулятора (поз. 2, рис. 3)  в крайнее против часовой стрелки положение.

6.2  Подключение  к электросети

Модель  ТП5ЕКГ

Д л я  подключения  к  стационарной  электросети,  тепловая  пушка  комплектуется

трехфазной  сетевой  розеткой.  Трехфазная  вилка  с   электрокабелем  установлена  на

пушке. Схема расположений контактов на вилке показана на рис. 5. Приложения.
Подключение  пушки  к  электросети  осуществляется  путем  включения  вилки  шнура
питания в розетку, предваритепьно подключенную к  щ иту питания.

Модели ТП9ЕКГ,  ТП15ЕКТ

Д ля  подключения  к  стационарной  электросети,  тепловая  пушка  комплектуется  трех­

фазной  сетевой  вилкой  (установлена  на  корпусе  пушки)  и  ответной  сетевой  розеткой.
Электрокабель питания  в  комплект поставки  не  входит.  Схема  расположений  контактов

на вилке показана на рис. 5. Приложения.
Подключение  пушки  к  электросети  осуществляется  путем  включения  вилки  шнура
питания в розетку, предварительно подключенную к  щ иту питания.

Модели ТП22ЕКТ,  ТПЗОЕКТ

Д ля подключения к стационарной электросети необходимо:

-  снять крышку блока управления (поз. 4, рис. 1);
-  подключить силовой электрокабель (в комплект поставки не входит) к клеммной колод­

ке пушки и заземлить согласно маркировке на панели;
