Р У К О В О Д С Т В О п о Э К С П Л У А Т А Ц И И

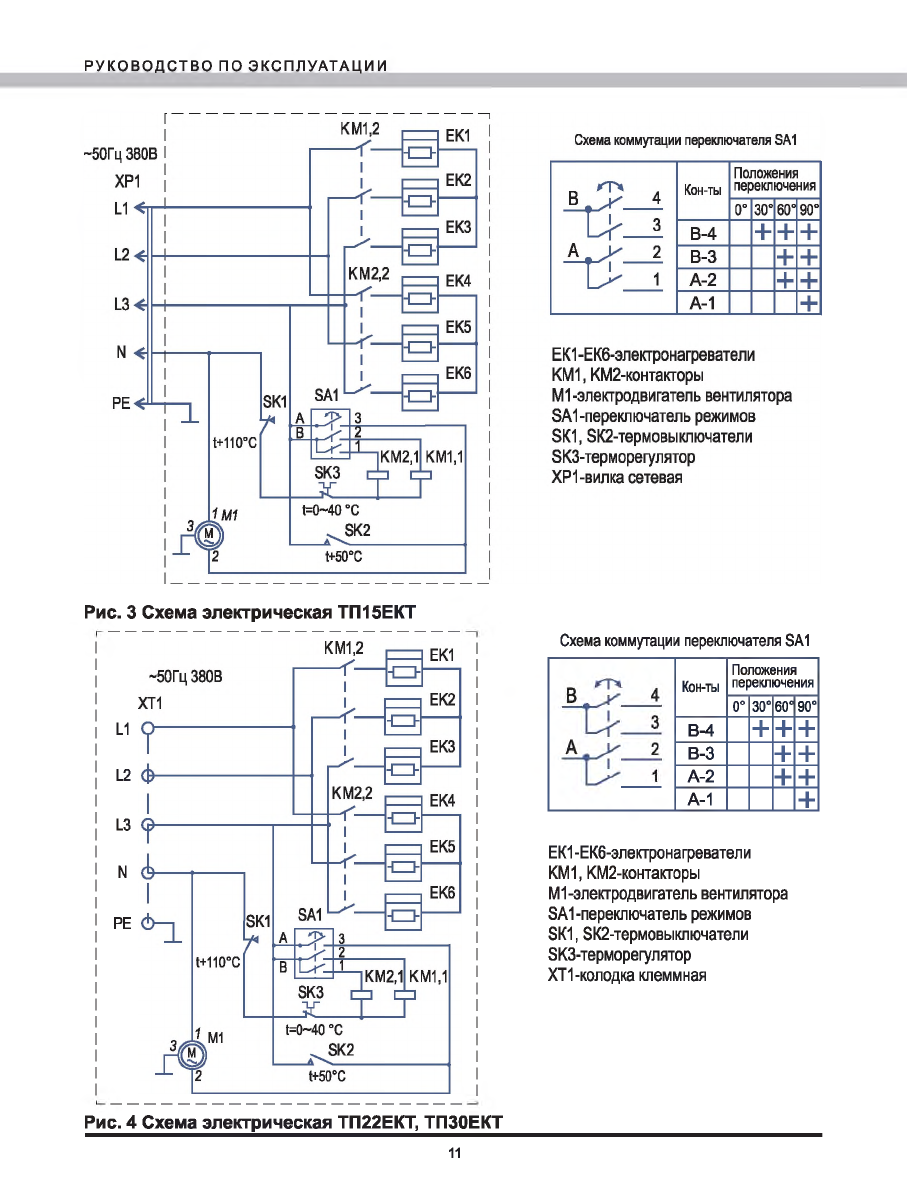

Р ис. 3 С хема э л е к т р и ч е с к а я ТП 15ЕКТ
L1
L2
L3
N
РЕ
Схема коммутации переключателя SA1
Кон-ты
Положения
переключения
0° 30° 60° 90°
В-4
+ + +
В-3
+ +
А-2
+ +
А-1
+
ЕК1 -ЕКб-электронагреватели
КМ1, КМ2-контакгоры
М1-элекгродвигатель вентилятора
SA1-переключатель режимов
SK1, 8К2-термовыключатели
8КЗ-терморегулятор
ХТ1-колодка клеммная
Р ис. 4 С хема э л е к т р и ч е с к а я ТП22ЕКТ, ТПЗОЕКТ
