Electrolux ECH/R-1000 M/ML - Инструкция по эксплуатации - Страница 4

6

  electrolux

электрический обогреватель

7

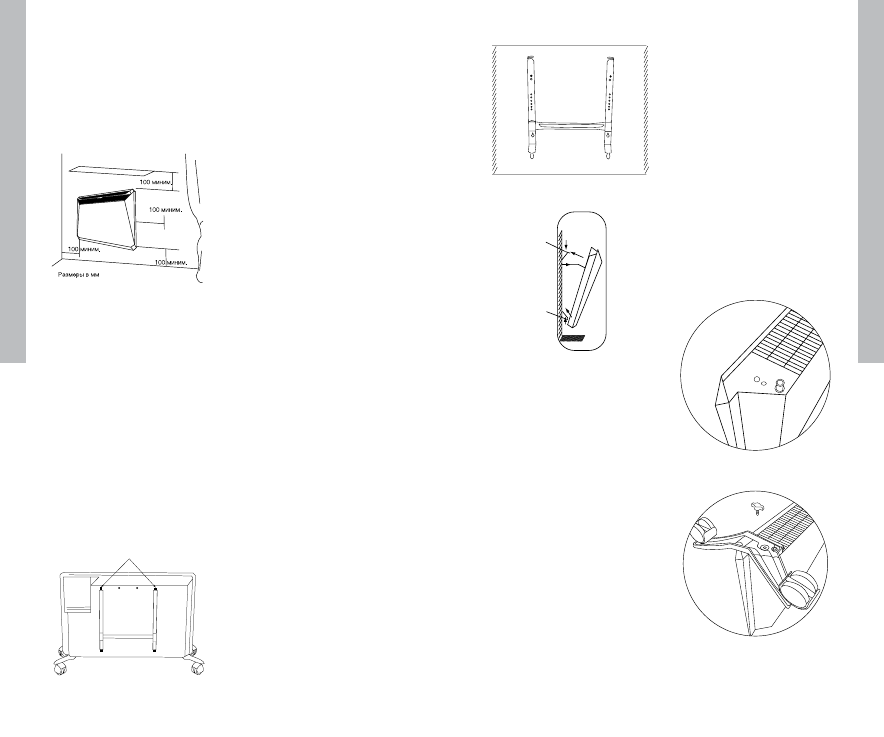

отверстием. Соблюдать
минимальные расстоя-
ния установки на полу,
поверхностях, у мебели и
т.д. (рис. 3).

Рис. 3

Настенная установка
прибора:

• освободить настенный

кронштейн от конвек-
тора, необходимо сле-
дующим образом:

– выкру тите сверху два

фиксирующих винта
из защелок на крон-
штейне;

– на жмите на защелки и

потяните кронштейн на
себя на жав вниз на две
защелки (рис. 4);

защелки

Рис. 4

• использовать крон-

штейн, в качестве мар-
кировки установочных
размеров, приложив его
к стене;

• проверить горизон-

тальное положение
кронштейна, затем
отметить и просверлить
отверстия;

• поместить кронштейн

на стену и закрепить
его (рис. 5);

• закрепить прибор на

кронштейне необходи-
мо следующим образом
(рис. 6):

– наденьте на кронштейн

нижнюю часть кон-
вектора при помощи
специальных отверстий,
расположенных в ниж-
ней части конвектора
(рис. 6, а);

– наденьте верхнюю

часть конвектора на
кронштейн, зафикси-
ровав его при помощи
защелок на кронштейне
(рис. 6, б);

– закрутите фиксирую-

щие винты в защелки на
кронштейне.

Рис. 5

a

б

Рис. 6

Напольная установка
прибора

Прибор может быть
поставлен на специаль-
ные шасси для свобод-
ного перемещения по
комнате (в комплекте с
прибором ECH/R-M).
Крепление комплек та
опорных шасси осу-
ществляется следующим
образом:
• переверну ть конвек тор

нижней частью кверху
(рис. 7);

• взять одну из опорных

шасси с роликами;

• приложить планк у

опорной шасси к мест у
крепления на конвек то-
ре так, чтобы выпук ла я
часть планки прилегала
плотно к корпусу кон-
век тора и на ходилась
ближе к его задней
стенке, винтовое отвер-
стие должно совпадать
(рис.8);

• закрепите опорные

шасси с помощью пла-
стиковых полуоборот-
ных креплений, вход я-
щих в комплек тацию.

Рис. 7

Рис. 8
