26
electrolux
електричний обігрівач
27

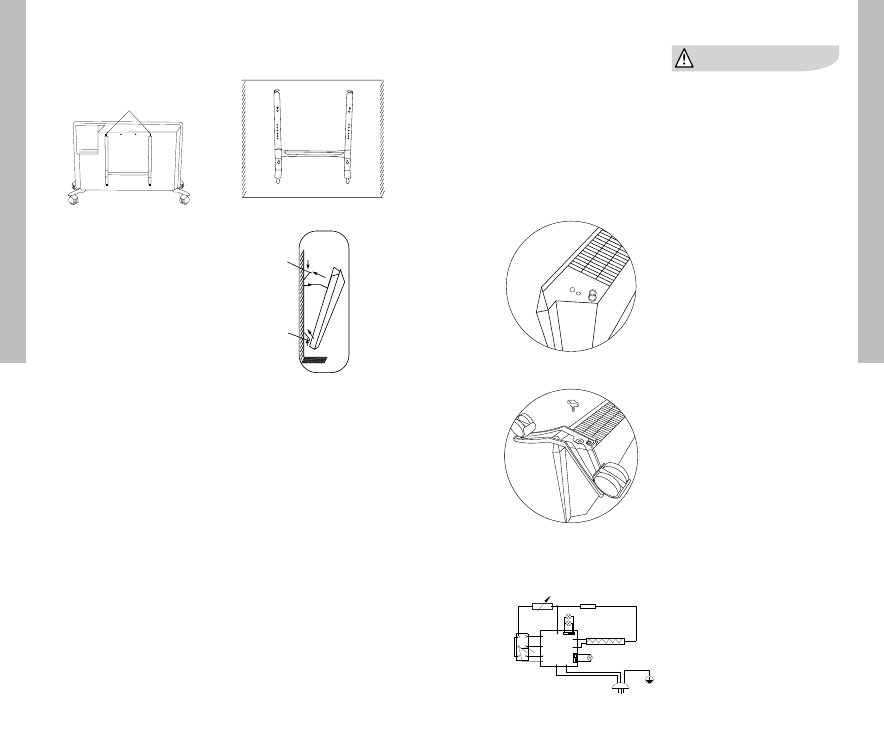

потягніть кронштейн на
себе натиснувши вниз
на дві засувки (мал. 4);
засувки
Мал. 4
• використовувати крон-
штейн, як маркування
настановних розмірів,
приклавши його до стіни;
• перевірити горизон-
тальне положення
кронштейна, потім від-
значити і просвердлити
отвори;
• помістити кронштейн
на стіну і закріпити його
(мал. 5);
• закріпити прилад на
кронштейні необхідно
наступним чином (мал. 6);
• надіньте на кронштейн
нижню частину кон-
вектора за допомогою
спеціальних отворів,
розташованих у нижній
частині конвектора
(мал. 6, а);
• надіньте верхню
частину конвектора на
кронштейн, зафіксував-
ши його за допомогою
засувок на кронштейні
(мал. 6, б);
• закрутіть фіксують
гвинти в засувки на
кронштейні.
Мал. 5
a
б
Мал. 6
Підлогова установка
приладу
Прилад може бути постав-
лений на спеціальні шасі
для вільного переміщення
по кімнаті (в комплекті з
приладом ECH/R-M).
Кріплення комплекту
опорних шасі здійснюєть-
ся наступним чином:
• перевернути конвектор
нижньою частиною
догори (рис. 7);
• взяти одну з опорних
шасі з роликами;
• докласти планку опорної
шасі до місця кріплення
на конвекторе так, щоб
опукла частина планки
прилягала щільно до
корпусу конвектора
і перебувала ближче
до його задньої стінки,
гвинтове отвір повинен
збігатися (рис.8);
• закріпіть опорні шасі за
допомогою пластико-
вих напівоборотних
кріплень, що входять в
комплектацію.
Мал. 7
Мал. 8
Принципова електрич-
на схема (рис. 9)
L
N
LO
HI
N1
HI
LO
COM
L1
I/II
KSD-термостат
Індикатор
Регулюючий
термостат
Перемикач
потужності
Нагрівальний елемент
Індикатор живлення
Мал. 9
•
Не закривайте при-
лад, коли він працює.
Не сушіть на ньому
одяг і будь-які інші
тканини і матеріали.
Це може привести
до його перегріву,
виходу з ладу або
заподіяти значної
шкоди Вам і / або
Вашій майну. (Увага!
Виробник розглядає
даний вид поломки,
як негарантійний
випадок.)
•
Будь електроприлад
повинен перебувати
під наглядом, особ-
ливо, якщо неподалік
від нього знаходяться
діти. Уважно стежте
за тим, щоб діти не
торкалися до приладу
руками.
•
Перевірки, корпус
приладу і його на-
грівальний елемент
охолов, перш ніж
прилад буде демонто-
ваний і покладений в
упаковку для трива-
лого зберігання. При-
лад повинен розташо-
вуватися далеко від
легкозаймистих або
легко деформуються
об’єктів.
•
Не використовуйте
