•  Установите  в  пазы  верхних  профилей  ре-
шетки (Рис. 13);

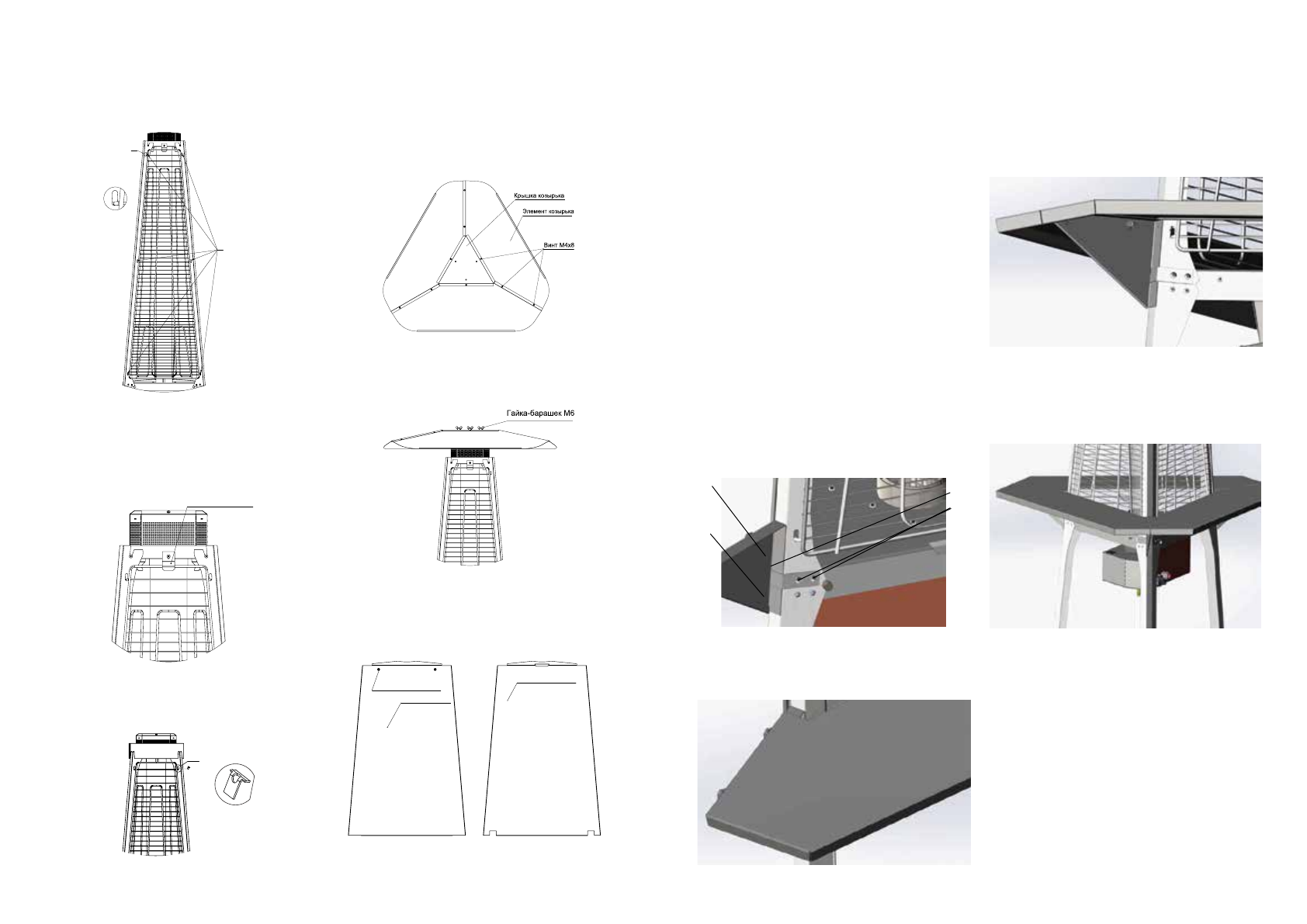

Рис. 13 Установка решетки

•  Для надежной фиксации решетки возможен
один из вариантов крепления (а или б):

а) Закрепите решетку планкой (рисунок 14а);

Рис. 14а Закрепление решетки планкой

б) Установите фиксатор решетки в паз в верх-
нем профиле (рисунок 14б):

Рис. 14б Установка фиксатора решетки

А

Пазы для

установки

решеток

А

Планка для

решетки верхняя

•  Соедините элементы козырька между собой,
как показано на рис. 15. Винтами из нержаве-
ющей  стали  М4х8  закрепите  соединения.  К
собранному  козырьку  прикрепите  крышку  ко-
зырька винтами М4х8.

Рис. 15 Сборка козырька

•  Установите на дожигатель козырек, закрепи-
те козырек на гайки-барашки М6 из нержаве-
ющей стали (Рис. 16);

Рис.16 - Установка козырька

•  Установите  боковые  крышки,  закрепите  их  на
винты с потайной головкой;
•  Установите главную крышку, с помощью магни-
тов на основании прибора;

Рис. 17 Главная и боковая крышки

Главная крышка

Боковая крышка

Отверстия для

установки винтов

•  Поднимите стопор колес вверх и перемести-
те прибор в место назначения.
Поздравляем, вы завершили сборку!

Подключения газа

•  Подключите  регулятор  давления  газа  (ре-
дуктор) к баллону. Резьба на баллоне и редук-
торе левая.
•  Затяните гайку регулятора ключом на 27.
•  Установите баллон так, как указано на
рисунках 2, 5.

Для сборки столика необходимо выполнить
следующие действия:

1. снимите боковые и главную крышки с

изделия;

2. открутите винты (4), фиксирующие верхний

профиль (1);

3. заведите уголок (2) в прорезь опоры (3);
4. наживите винты в отверстия и затяните их;
5. повторите операции 2-4 для оставшихся

опор (Рис. 18);

6. установите подставку как показано на Рис.

19, наживите болты в отверстия, но не
затягивайте их гайками;

7.  удерживая  первую  подставку,  установите

вторую  подставку  как  показано  на  Рис.  20,
наживите  болты  в  отверстия.  Наживите  на
болты  гайки,  но  не  затягивайте  их  до  конца
сборки;

8.  повторите операцию 7 для закрепления

последней подставки. Должно получиться
следующее (Рис. 21);

9. затяните  все  болты  с  помощью  гаечного

ключа;

10. установите  на  места  боковые  и  главную

крышки.  Затяните  винты,  фиксирующие
боковые  крышки.  Сборка  завершена
(Рис. 22)

A

A

3

2

1

4

Рис. 18

Рис. 19

Рис. 20

Рис. 21
