Подключениепультауправления
Для установки пульта управления необходи-
мо, отвернув винт, снять верхнюю крышку
и панель пульта, закрепить пульт на стене,
установить панель и верхнюю крышку (ин-
струкция по установке и комплект крепежа
прилагаются).
ВНИМАНИЕ!
Пульт управления должен располагаться вне
зоны воздушного потока завесы, иначе рабо-
та терморегулятора будет зависеть от темпе-
ратуры воздушного потока.
Управление прибором
Управление завесой осуществляется с помо-
щью выносного проводного пульта, позволя-
ющего регулировать воздухопроизводитель-
ность завесы. Проводной пульт управления
осуществляет трехступенчатую регулировку
скорости воздушного потока с режимами
«Вентиляция 1» – минимальная производи-
тельность, «Вентиляция 2» – частичная произ-
водительность и «Вентиляция 3» – максималь-
ная производительность. Двухступенчатая
регулировка скорости воздушного потока по-
зволяет выбрать наиболее комфортный уро-
вень обдува.
Для завес с водяным теплообменником
регулировка тепловой мощности с пульта
управления возможна при наличии смеси-
тельного узла (опция), где мощность регу-
лируется термостатом, включенным в цепь
управления электропривода 3-х ходового
вентиля.
Порядок работы
Включение прибора и установка необходи-
мого режима работы вентилятора произво-
дится двумя переключателями пульта управ-
ления.
Подготовка к работе
ВНИМАНИЕ!
Запрещается подсоединение шины заземле-
ния к водопроводной трубе, линии газоснаб-
жения, молниеотводу, телефонной или антен-
ной сети.
ОСТОРОЖНО!
Обязательно должно быть обеспечено зазем-
ление тепловой завесы.

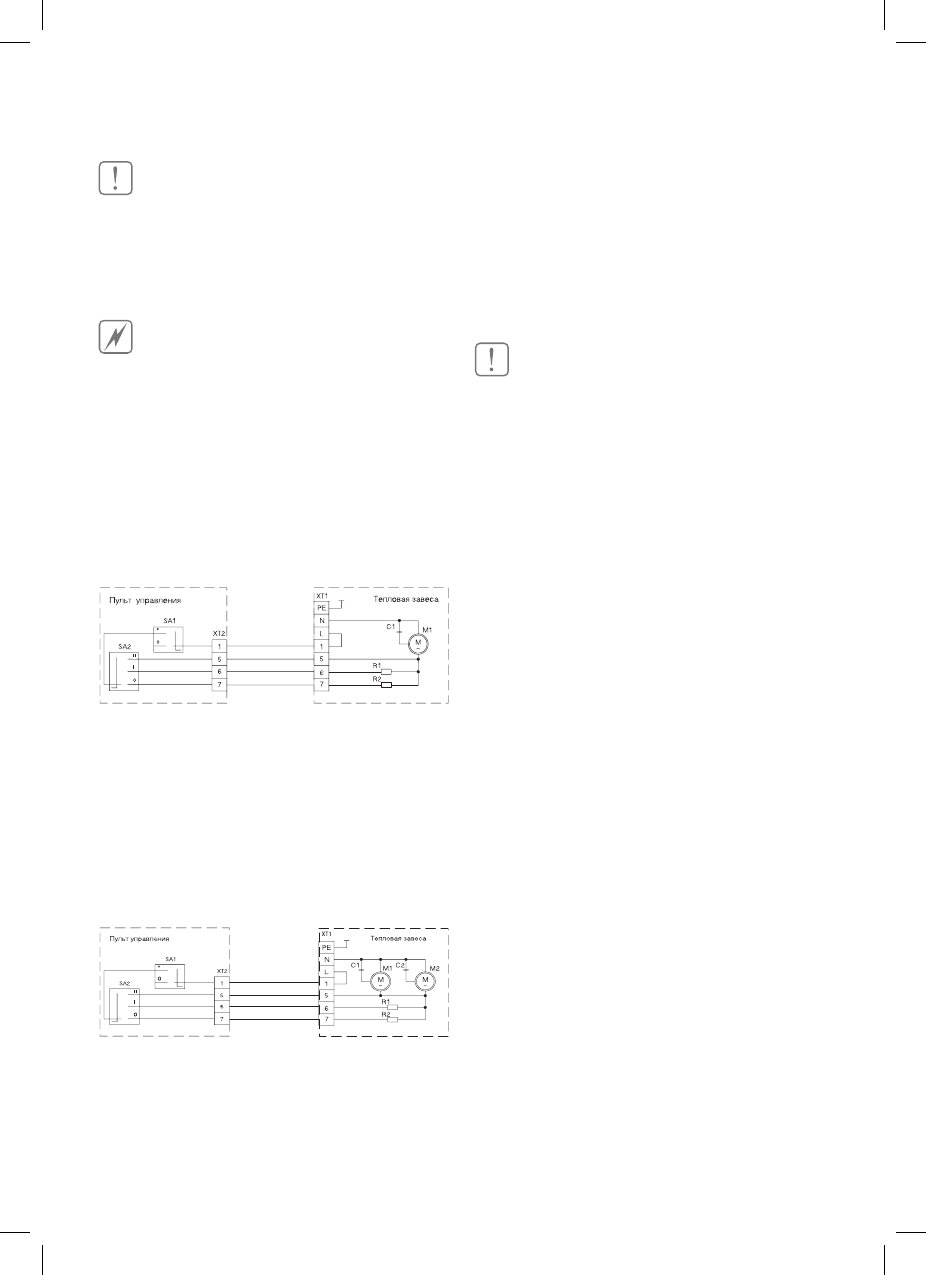

Далее приведены электрические схемы за-
вес:
Схема электрическая на тепловые за-
весы ВНС-М10-W12, ВНС-М15-W20, ВНС-
М20-W30, ВНС-H10-W18, ВНС-Н15-W30
M1 – Электродвигатель
C1 – Конденсатор
R1, R2 – Нагрузка
XT1, XT2 – Колодка клеммная
SA1, SA2 – Ползунковый переключатель
Схема электрическая на тепловые завесы
ВНС-H20-W45
M1, M2 – Электродвигатель
C1, C2 – Конденсатор
R1, R2 – Нагрузка
XT1, XT2 – Колодка клеммная
SA1, SA2 – Ползунковый переключатель
