6
Подготовка к работе

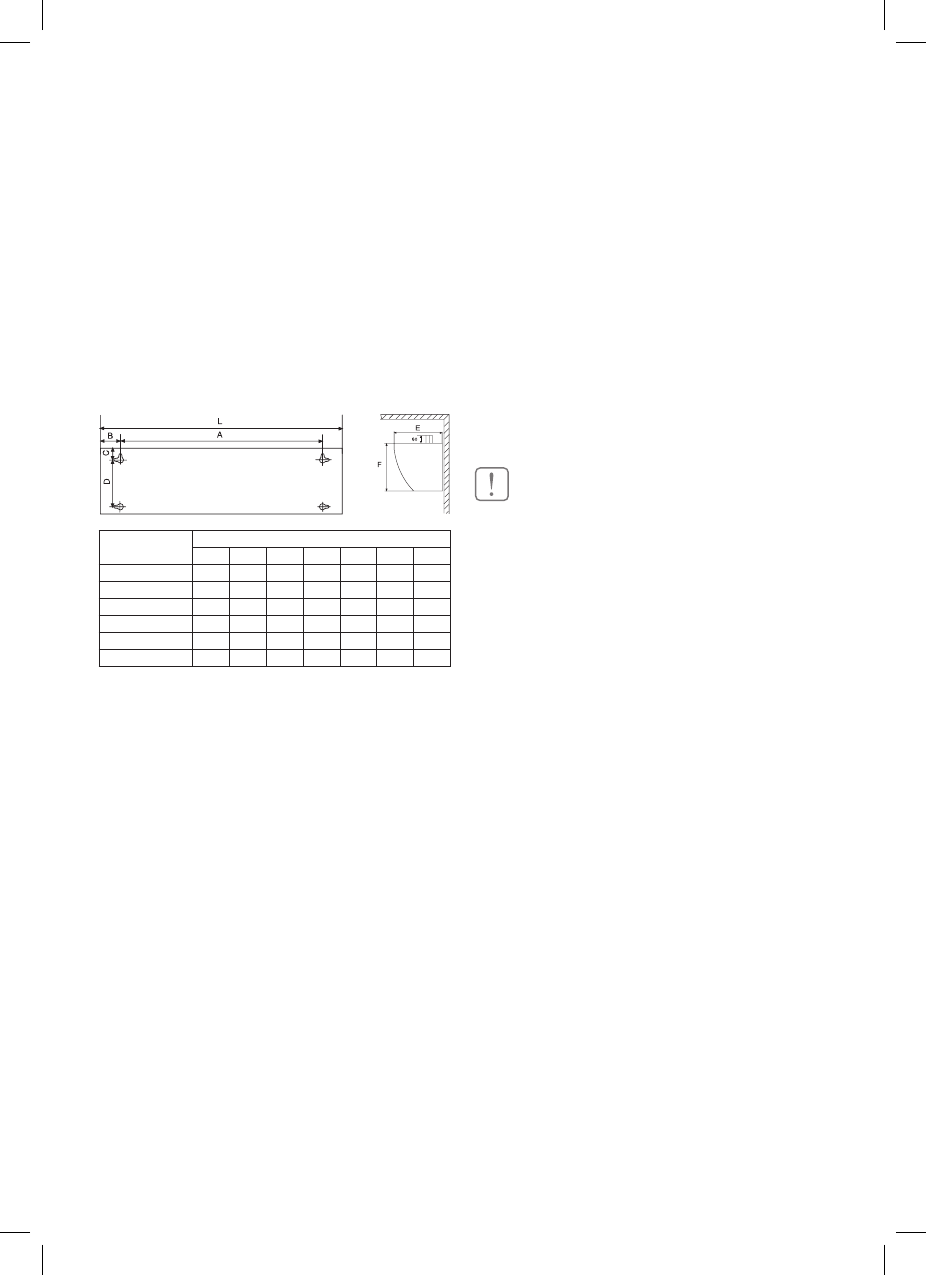

Схемазаднейпластинызавесдля
горизонтальнойиливертикальной
установки
В задней стенке корпуса завесы имеются
пазы для установки завесы. За эти пазы заве-
са навешивается на предварительно вмонти-
рованный в стену крепеж. В качестве крепежа
рекомендуются шурупы или болты с диаме-
тром шляпки от 9 до 11 мм. Установочные раз-
меры завес приведены ниже.
Модель
Размеры, мм
L
А
В
С
D
Е
F
ВНС-М10-W12 1090 977
50
43
170
260
240
ВНС-М15-W20 1450 1340
50
43
170
260
240
ВНС-M20-W30 1900 1790
50
43
170
260
240
ВНС-H10-W18 1100 1013
40
40
218
300
290
ВНС-H15-W30 1510 1420
40
40
218
300
290
ВНС-H20-W45 1960 1871
40
40
218
300
290
Минимальное расстояние от потолка до
верхней плоскости завесы 100 мм.
Переустановка теплообменника
Изначально теплообменник завесы рассчитан
на установку слева от проема, для установки
завесы справа от проема необходимо выпол-
нить несколько действий.
Пошаговая схема действий по переустановке
теплообменника при реализации конструктор-
ских решений:
1. Отвернуть саморезы, фиксирующие лице-
вую крышку водяной завесы и снять лице-
вую крышку водяной завесы.
2. Отвернуть 4 гайки (2 штуки слева и 2 шту-
ки справа), фиксирующие теплообменник к
корпусу водяной завесы и достать теплооб-
менник из водяной завесы.
3. Открыть техническое окошко под патрубки
теплообменника путем срезания перемычек.
4. Установить теплообменник в водяную за-
весу (патрубки должны выходить во вновь
проделанное техническое окошко) и зафик-
сировать его к корпусу водяной завесы при
помощи 4 гаек.
5. Установить обратно лицевую крышку водя-
ной завесы и закрепить саморезами.
Подключениетеплоносителя
Подключение теплоносителя к тепловой заве-
се производится через патрубки DIN 1” специ-
ализированными монтажными организациями
по разработанным ими схемам подключения.
ВНИМАНИЕ!
Подведение теплоносителя должно быть толь-
ко через запорный вентиль.
Для расширения функциональных возможно-
стей прибора потребитель может предусмо-
треть установку смесительного узла.
ПРИМЕЧАНИЕ:
При подключении завесы к тепловой сети без ис-
пользования смесительного узла необходима обя-
зательная установка водяного фильтра.
Подключениекэлектрическойсети
Подключение к электросети осуществляется
через автоматический выключатель в соответ-
ствии с «Правилами устройства электроуста-
новок». Автоматический выключатель сети
потребителя должен обеспечивать полное
снятие питающего напряжения с изделия.
При монтаже стационарной проводки ис-
пользовать трехжильный кабель с минималь-
ным сечением 1 мм
2
по медному проводнику.
Электрическая сеть, к которой будет подклю-
чена завеса, должна обеспечивать защиту
изделия от перегрузок и токов короткого за-
мыкания.
