6

Подготовка к работе

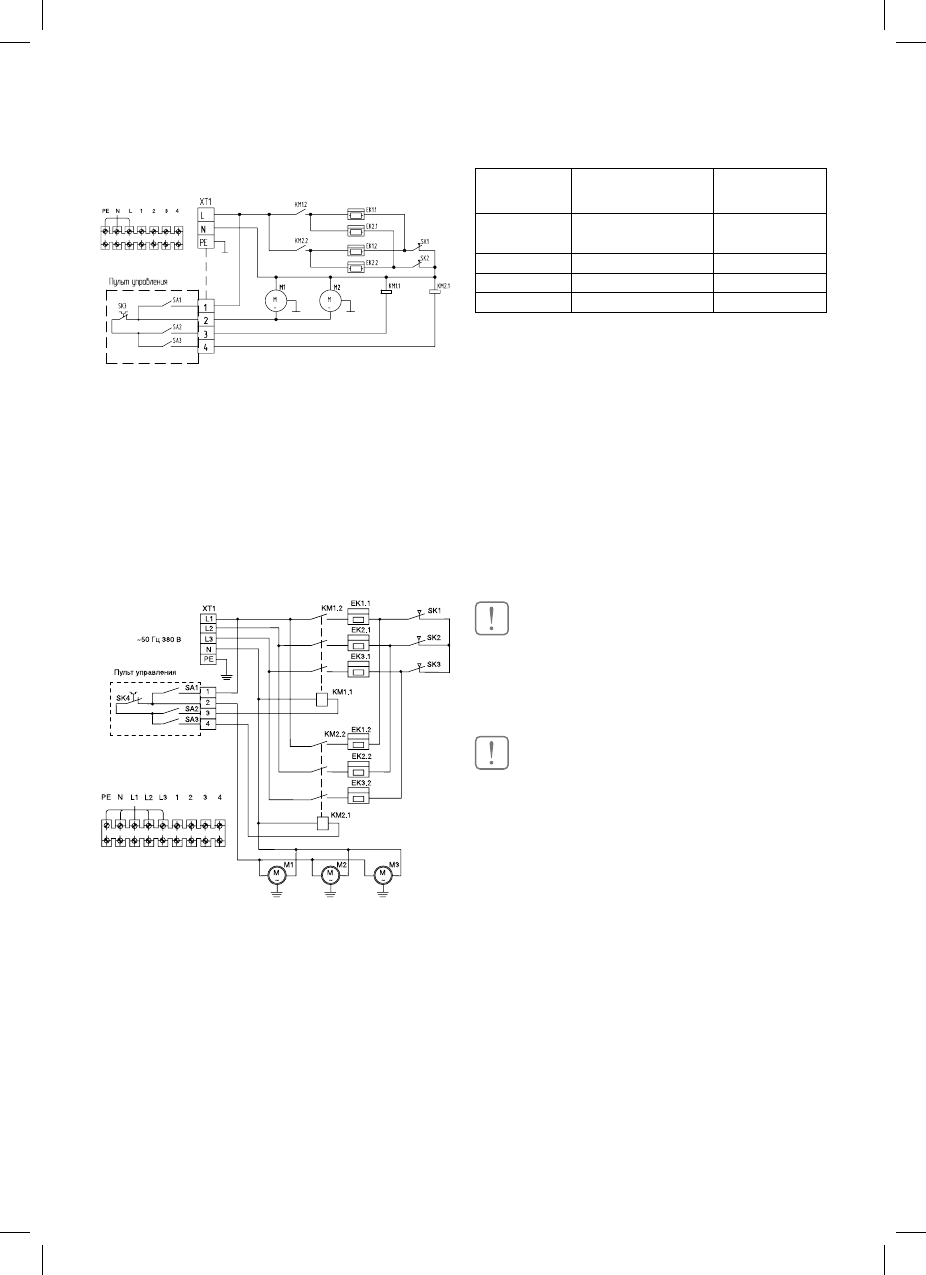

Схема электрическая ВНС-L10-S06.

EK1, EK2 – нагревательные элементы;
SА2, SA3 – выключатели нагревателей;
M1, М2 – электродвигатели вентиляторов;
SK1, SK2 – защитные термостаты;
KM1, КМ2 – электромагнитные реле;
SK3 – терморегулятор;
SA1 – сетевой выключатель;
XT1 – колодка клеммная.

Схема электрическая ВНС-L15-S09.

EK1,  EK2,  EK3  –  электронагревательные  эле-
менты;
SA2, SA3 – выключатели нагревателей;
M1, М2, М3 – электродвигатели вентиляторов;
SK1, SK2, SK3 – защитные термостаты;
КM1, КМ2 – магнитные пускатели;
SK4 – терморегулятор;
SA1 – сетевой выключатель;
XT1 – колодка клеммная.

Номинальный  ток  автоматического  выключа-
теля  и  сечение  подводимого  кабеля  должны
соответствовать таблице ниже.

Тепловая

завеса

Номинальный ток

автоматического

выключателя

Сечение медно-

го кабеля, мм

2

ВНС-L06-S03

16 А

Шнур с вилкой

в комплекте

ВНС-L08-S05

25 А

3x2,5

ВНС-L10-S06

32 А

3x4,0

ВНС-L15-S09

16 А

5x2,5

Подключение пульта управления

Для установки пульта управления необходимо,
отвернув  винт,  снять  верхнюю  крышку  и  па-
нель пульта, закрепить пульт на стене, устано-
вить панель и верхнюю крышку.
Пульт  управления  подключать  к  завесе  по-
средством  четырехжильного  медного  кабеля,
сечением  не  ниже  0,75  мм

2

  в  соответствии  с

цифровым обозначением контактов на клемм-
ной колодке завесы и контактов пульта управ-
ления:  контакт  «1»  на  завесе  к  контакту  «1»
на пульте управления, контакт «2» на завесе к
контакту «2» на пульте и т.д.

ВНИМАНИЕ!

Пульт  управления  должен  располагаться  вне
зоны воздушного потока завесы, иначе работа
терморегулятора будет зависеть от температу-
ры воздушного потока.

ВНИМАНИЕ!

При  первом  включении  завесы  возможно  по-
явление  характерного  запаха  и  дыма  (проис-
ходит сгорание масла с поверхности электро-
нагревателей).  Поэтому  рекомендуется  перед
установкой  включить  завесу  в  режиме  подо-
грева  на  10-20  минут  в  хорошо  проветривае-
мом помещении.

Управление прибором

Управление завесами

Управление  завесами    ВНС-L06-S03  и  ВНС-
L08-S05  осуществляется  блоком  управле-
ния,  расположенном  на  корпусе  завесы.
Управление    завесами    ВНС-L10-S06  и  ВНС-
L15-S09    осуществляется  с  помощью  вынос-
ного  проводного  пульта.  Пульт  управления,
при  помощи  встроенного  в  него  термостата,
позволяет  поддерживать  необходимую  темпе-
ратуру воздуха вблизи проема и регулировать
тепловую мощность завесы.
