Подготовка к работе

Подготовка к работе

Монтаж тепловой завесы

ВНИМАНИЕ!

При  установке,  монтаже  и  запуске  в  эксплуа-
тацию  необходимо  соблюдать  правила  техни-
ческой эксплуатации электроустановок потре-
бителей  (ПТЭЭП)  и  межотраслевые  правила
по  охране  труда  при  эксплуатации  электро-
установок (ПОТ РМ-016-2001).
В задней стенке корпуса завесы имеются пазы
для установки завесы. За эти пазы завеса на-
вешивается  на  предварительно  вмонтирован-
ный  в  стену  крепеж.  В  качестве  крепежа  ре-
комендуются  шурупы  или  болты  с  диаметром
шляпки от 9 до 11 мм. Установочные размеры
завес приведены ниже.
Завеса  устанавливается  как  можно  ближе
к  верхней  стороне  проема,  при  этом  необ-
ходимо  выдержать  расстояние  между  верх-
ней  стенкой  корпуса  и  потолком  не  менее
100 мм.

Размещение завесы

Перед  отверстием  воздухозабора  и  выхода
воздуха не должно быть препятствий.
При  монтаже  завес  должен  обеспечиваться
свободный доступ к местам их обслуживания.
Для  перекрытия  широкого  проема  допускает-
ся устанавливать несколько завес одного типа
и серии вплотную, создавая непрерывную воз-
душную струю.

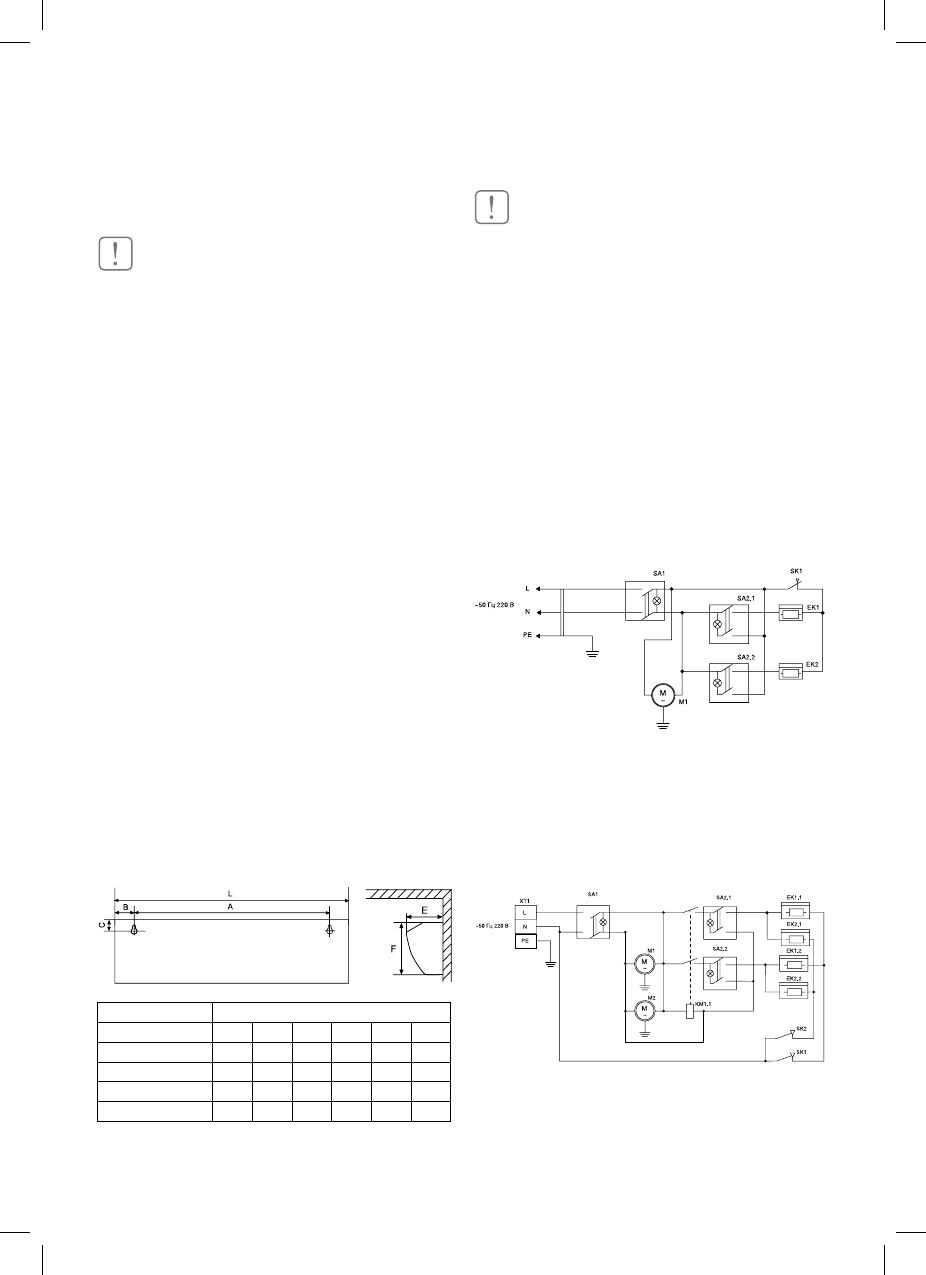

Установочные размеры завес
Схема задней поверхности корпуса

Модель

Размеры, мм

L

А

В

С

F

E

BНС-L06-S03

585

450

65

30

150

155

BНС-L08-S05

805

665

65

30

150

155

BНС-L10-S06

1080 943

65

30

150

155

BНС-L15-S09

1575 1436

65

30

150

155

Подключение к электрической сети

ВНИМАНИЕ!

Тепловая завеса должна подключаться специ-
алистами,  имеющими  соответствующую  груп-
пу допуска по электробезопасности.
Подключение  к  электросети  осуществляется
через  устройство  защиты  в  соответствии  с
«Правилами эксплуатации электроустановок»
(ПУЭ).
Завеса ВНС-L06-S03 поставляется со шнуром
питания  с  вилкой,  подключенным  на  заводе-
изготовителе.
Для  подключения  моделей  ВНС-L08-S05,
ВНС-L10-S06,  ВНС-L15-S09  необходимо  снять
крышку  на  верхней  стенке  корпуса,  завести
шнур питания и подключить его к клеммной ко-
лодке. Электрические схемы приведены ниже.

Схема электрическая ВНС-L06-S03.

EK1, EK2 – нагревательные элементы;
SK1 – защитный термостат;
M1 – электродвигатель вентилятора;
XP1 – вилка сетевая;
SA1, SA2 – выключатели.

Схема электрическая ВНС-L08-S05.

EK1,ЕК2 – электронагреватель;
SK1, SK2 – термовыключатель;
КМ1, КМ2 – магнитный пускатель;
ХТ1 – колодка клеммная;
М1, М2 – электродвигатель.
