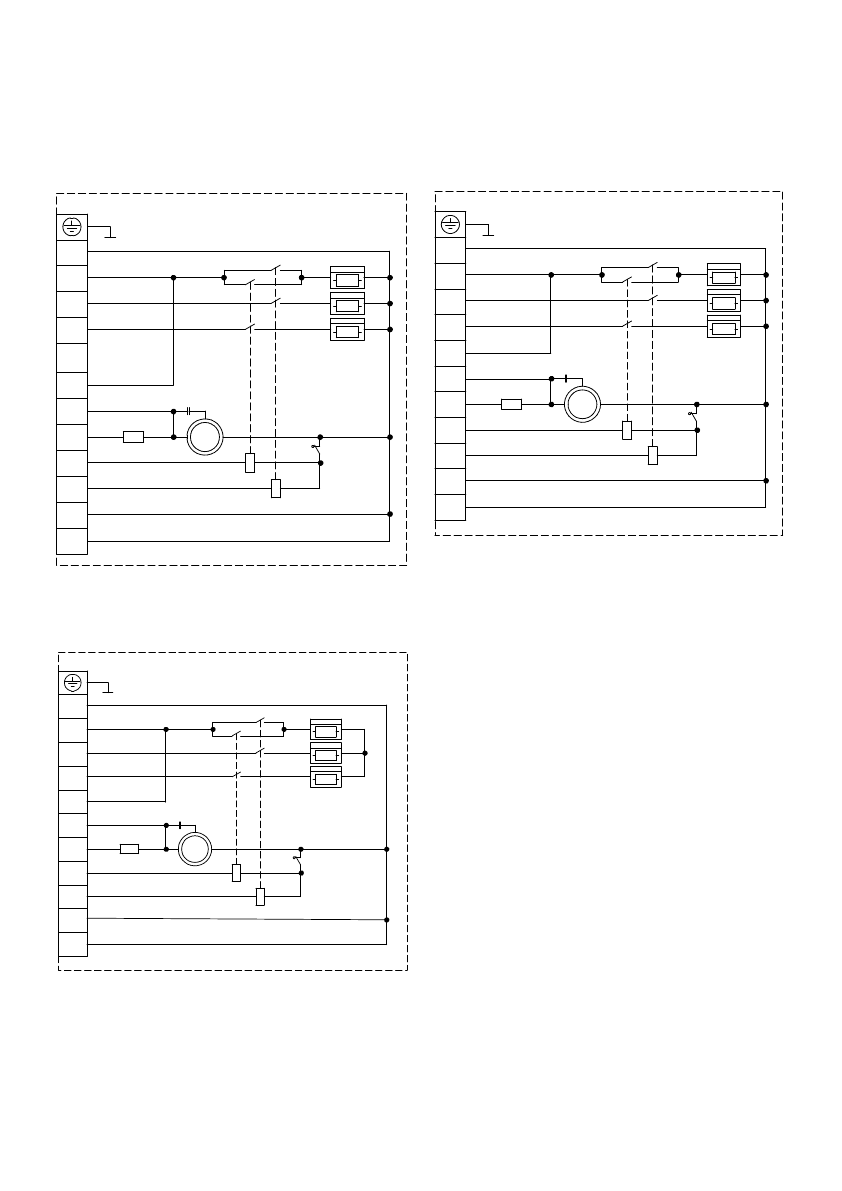

Принципиальная схема тепловой завесы
BHC-M10T06-PS.
Принципиальная схема тепловых завес
BHC-M10T09-PS, BHC-M15T09-PS,
BHC-M15T12-PS, BHC-M20T12-PS.
Принципиальная схема тепловых завес
BHC-M20T18-PS, BHC-M20T24-PS.
Подготовка к работе
ÕÒ1
L1
L2
L3
N
EK2
EK3
EK1
Òåïëîâàÿ çàâåñà
KÌ1.2
ÊÌ2.2
4
3
2
1
5
SK1
M1
~
Ñ1
R1
KM1.1
KM2.1
6
7
L
XT1
L1
L2
L3
N
EK2
EK3
EK1
Òåïëîâàÿ çàâåñà
KM1.2
KM2.2
4
3
2
1
5
SK1
M1
~
C1
R1
KM1.1
KM2.1
6
7
ÕÒ1
L1
L2
L3
N
EK2
EK3
EK1
Òåïëîâàÿ çàâåñà
KÌ1.2
KÌ2.2
4
3
2
1
5
SK1
M1
~
Ñ1
R1
KÌ1.1
KÌ2.1
6
7
EK1, EK2, EK3 - нагревательный элемент;
КМ1, КМ2 - электромагнитное реле*;
М1 - электродвигатель;
С1 - конденсатор;
R1 - резистор;
SK1 - защитный термостат без автовозврата;
X1- колодка клеммная.
* На тепловых завесах ВНС-М20Т18-PS, BHC-M20T24-PS используются электромагнитные пускатели.
