Назначение и применение
Назначение и применение
прибора
Назначение
• Воздушно-тепловая завеса предназначена
для снижения тепловых потерь в помещени-
ях путем создания направленного воздуш-
ного потока, препятствующего проникнове-
нию внутрь помещения холодного воздуха.
• В летнее время они могут работать как воз-
душные завесы без подключения тепло-
носителя, предохраняя от проникновения
внутрь помещения теплого наружного воз-
духа и пыли.
• Завеса предназначена для эксплуатации в
районах с умеренным и холодным климатом,
в помещениях с температурой окружающего
воздуха от –10°С до +40°С и относительной
влажности воздуха не более 80% (при тем-
пературе +25°С) в условиях, исключающих
попадание на нее капель и брызг, а также
атмосферных осадков.
Применение прибора
• Применяется для разграничения зон с раз-
личными климатическими условиями.
Устройство и принцип
работы электрических завес
Устройство
Завеса состоит из корпуса* (1), изготовленного
из листовой стали, покрытой высококачествен-
ным полимерным покрытием. Внутри корпуса
расположен теплообменник.
В моделях BHC-M10-W12, BHC-H10-W18 ис-
пользуется одно рабочее колесо вентилятора и
один электродвигатель.
В моделях BHC-M15-W20, BHC-M20-W30, BHC-
H15-W30 используется по два рабочих колеса
вентилятора и один электродвигатель.
В модели BHC-H20-W45 используется по два
рабочих колеса вентилятора и два электродви-
гателя.
В комплект изделия входит выносной пульт дис-
танционного управления.
Принцип работы
Вентиляторы забирают воздух через переднюю
перфорированную решетку корпуса (2), поток
воздуха, проходя через теплообменник, нагре-
вается и выбрасывается через воздуховыпуск-
ное сопло (3) в виде направленной струи.
1
2
5
4
3

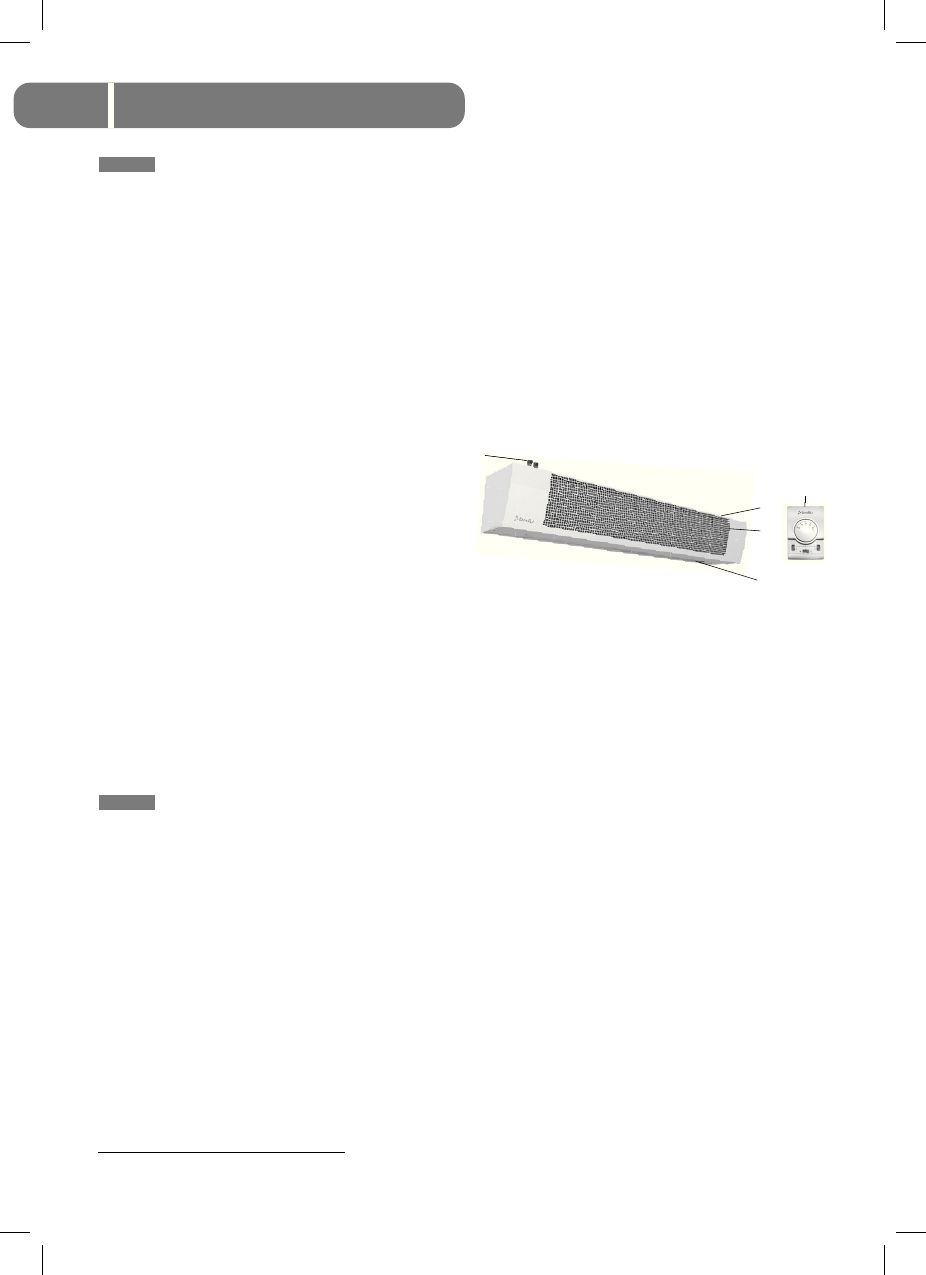

1 – Корпус завесы*.
2 – Передняя воздухозаборная решетка.
3 – Воздуховыпускное сопло.
4 – Патрубки подвода/отвода теплоносителя.
5 – Пульт управления.
Управление завесой
Управление завесой осуществляется с помощью
выносного проводного пульта, позволяющего ре-
гулировать воздухопроизводительность завесы.
Проводной пульт управления осуществляет трех-
ступенчатую регулировку скорости воздушного
потока с режимами «Вентиляция 1» и «Вентиляция
2» – частичная мощность и «Вентиляция 3» – пол-
ная мощность. Трехступенчатая регулировка ско-
рости воздушного потока позволяет выбрать наи-
более комфортный уровень обдува.
Для завес с водяным теплообменником регули-
ровка тепловой мощности с пульта управления
возможна при наличии смесительного узла (оп-
ция), где мощность регулируется термостатом,
включенным в цепь управления электропривода
3-х ходового вентиля.
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
