Приложение 2
Приложение 2
Электрические схемы
М1 – Электродвигатель;
С1 – Конденсатор;
R1, R2 – Нагрузка;
XT1, XT2 – Колодка клеммная;
SA1, SA2 – Ползунковый переключатель
Рис. 1

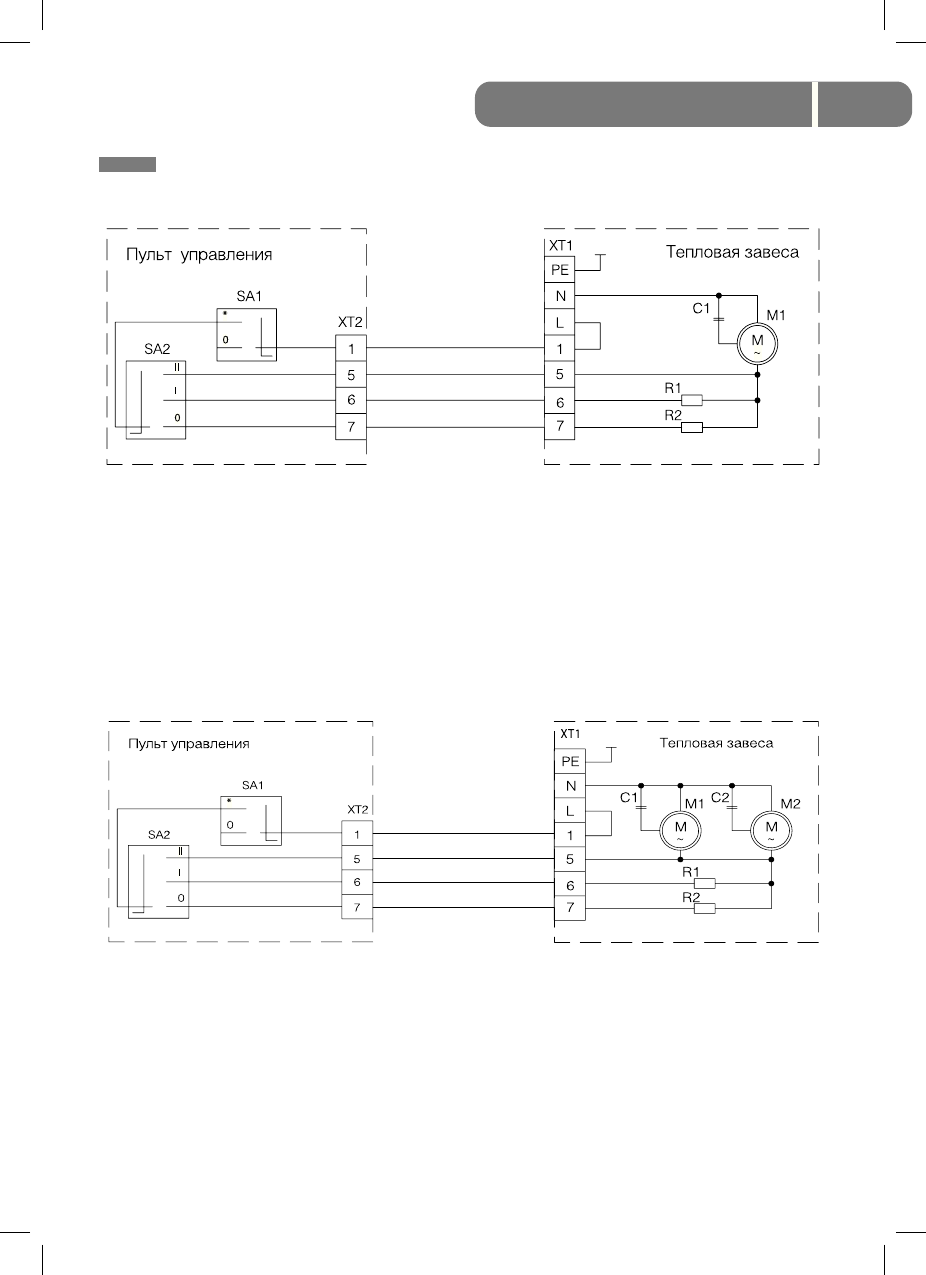

Принципиальная схема подключения тепловых завес BHC-M10-W12, BHC-M15-W20,
BHC-M20-W30,BHC-H10-W18,BHC-H15-W30 к пульту управления
М1, M2 – Электродвигатели;
С1, С2 – Конденсаторы;
R1, R2 – Нагрузка;
SA1, SA2 – Переключатели;
XT1, XT2 – Колодки клеммные
Рис. 2
Принципиальная схема подключения тепловой завесы BHC-H20-W45
к пульту управления
