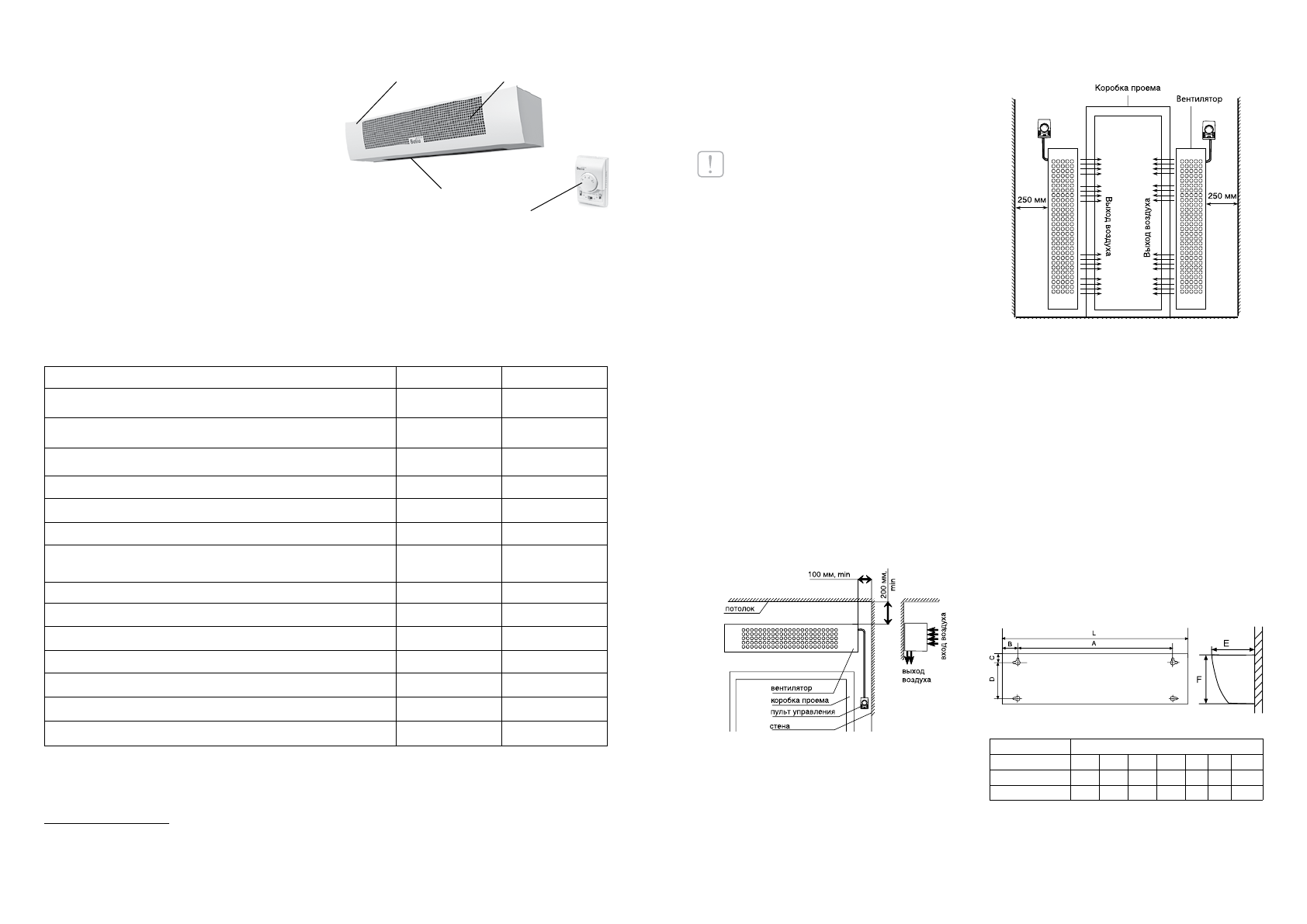

Устройство и принцип работы прибора

Подготовка к работе

Устройство и принцип работы

прибора

Завеса  состоит  из  корпуса*  (1),  изготовлен-
ного  из  листовой  стали,  покрытой  высокока-
чественным  полимерным  покрытием.  Внутри
корпуса расположены оребренные электрона-
греватели и вентиляторный блок. Вентиляторы
забирают  воздух  через  перфорированную
воздухозаборную  решетку  корпуса  (2),  поток
воздуха,  проходя  через  нагревательные  эле-
менты,  нагревается  и  выбрасывается  через
воздуховыпускное сопло (3) в виде направлен-
ной струи, управление завесой осуществляет-
ся через пульт (4).

1. Корпус завесы*.
2. Воздухозаборная решетка.
3. Воздуховыпускное сопло.
4. Пульт

Технические характеристики

Подготовка к работе

Монтаж тепловой завесы

ВНИМАНИЕ!

При  установке,  монтаже  и  запуске  в  эксплуа-
тацию  необходимо  соблюдать  правила  техни-
ческой эксплуатации электроустановок потре-
бителей  (ПТЭЭП)  и  правила  по  охране  труда
при эксплуатации электроустановок.

Размещение завесы

Перед  отверстием  воздухозабора  и  выхода
воздуха не должно быть препятствий.
При  монтаже  завес  должен  обеспечиваться
свободный доступ к местам их обслуживания.
Для

перекрытия

широкого

проема

допускается  устанавливать  несколько  завес
одного  типа  и  серии  вплотную,  создавая
непрерывную воздушную струю.
Завеса  размещается  стационарно,  возможен
вертикальный  и  горизонтальный  монтаж
(слева/справа от проема).

Горизонтальная установка

Для  установки  завесы  над  проемом  в  гори-
зонтальном  положении,  рекомендуется  вы-
держивать  расстояния,  не  менее  указанных
на рисунке ниже. Завеса устанавливается как
можно ближе к верхней стороне проема.

Вертикальная установка

При  вертикальном  монтаже  завесы  ее  не-
обходимо  располагать  таким  образом,  чтобы
выпуск  воздуха  по  возможности  наиболее
близко находился к плоскости проема, а срез
выпускающего  сопла  –  на  уровне  верхней
кромки дверной рамы. При монтаже необходи-
мо следить, чтобы смотровые отверстия были
доступны и составляли примерно 250 мм.

В  задней  стенке  корпуса  завесы  имеются
пазы для установки завес. За эти пазы завеса
навешивается  на  предварительно  вмонтиро-
ванный  в  стену  крепеж.  В  качестве  крепежа
рекомендуются  шурупы  или  болты  с  диаме-
тром шляпки от 9 до 11 мм.

Схема задней пластины завес для горизонтальной или
вертикальной установки

Модель

Размеры, мм

L

А

В

С

D

Е

F

BHC-B10T06-PS

1085 975

75

40

135 198

215

BHC-B15T09-PS

1500 1350

75

40

135 198

215

*  Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.

l

Параметр/Модель

BHC-B10T06-PS

BHC-B15T09-PS

Номинальная потребляемая мощность, кВт

6,0

9,0

Частичная потребляемая мощность, кВт

4,0

6,0

Мощность в режиме вентиляции, Вт

100

120

Напряжение питания, В~Гц

220/380~50

380~50

Номинальный ток, А

28/9,5

14,2

Производительность по воздуху, м

3

/ч**

1100

1600

Увеличение температуры воздуха на выходе в максимальном
режиме нагрева,

о

С

16,4

16,8

Уровень шума, дБ (А)

52

53

Степень защиты

IP21

IP21

Класс электрозащиты

I класс

I класс

Размеры прибора (ШхВхГ), мм

1085х215х198

1500x215x198

Размеры упаковки (ШхВхГ), мм

1175х215х280

1590х215х280

Вес нетто, кг

12,8

17,2

Вес брутто, кг

14,7

19,7

**Данные получены в лабораторных условиях. Фактическая величина может отличаться на ±15%  от заявленной, в за-
висимости от особенностей установки и условий работы.
