Подготовка к работе

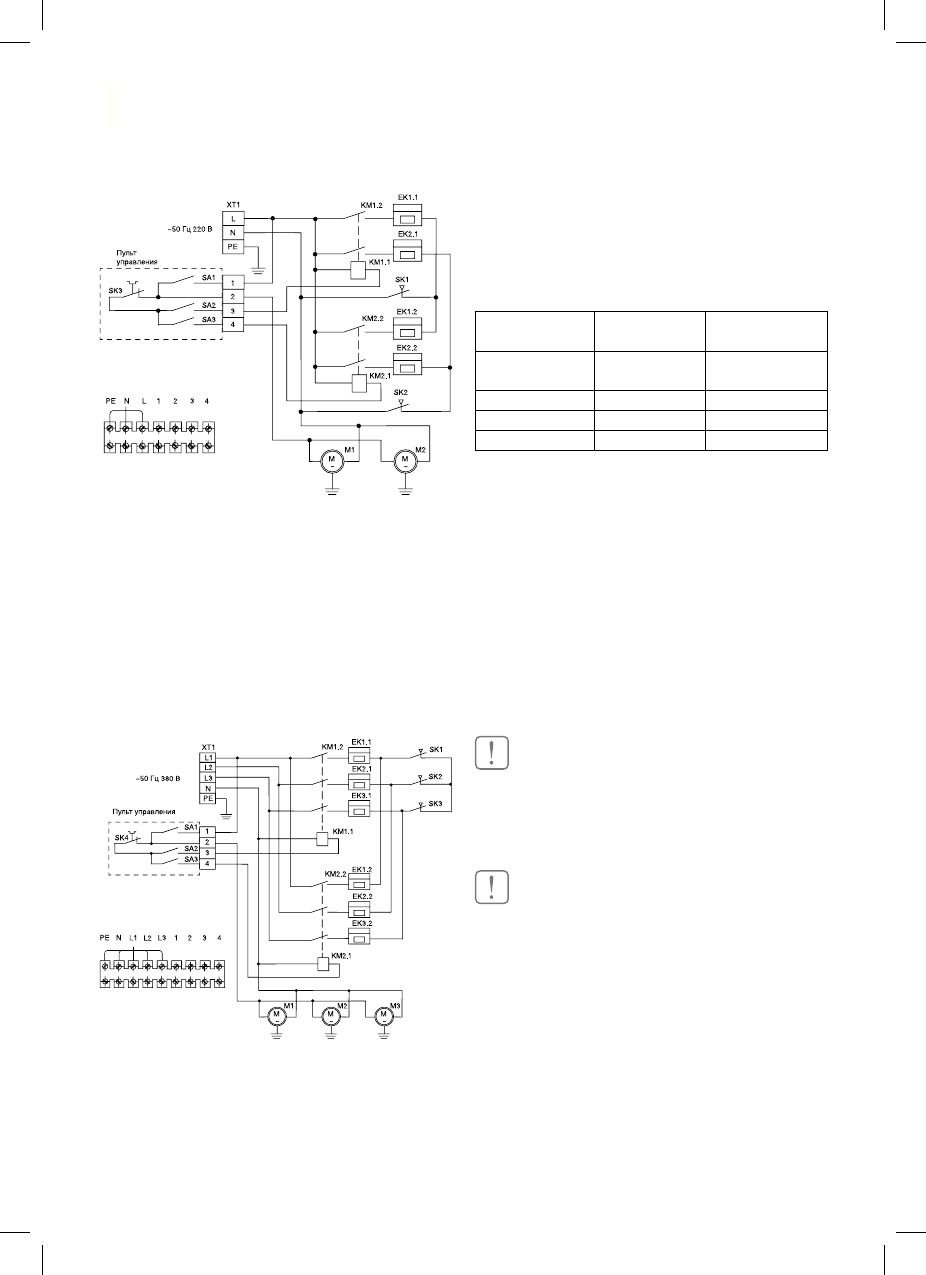

Схема электрическая BНС-6.000SR
ЕК1, ЕК2 – нагревательные элементы;
SА2, SА3 – выключатели нагревателей;
М1, М2 – электродвигатели вентиляторов;
SK1, SK2 – защитные термостаты;
КМ1, КМ2 – электромагнитные реле;
SK3 – терморегулятор;
SА1 – сетевой выключатель;
ХТ1 – колодка клеммная
Схема электрическая BНС-9.000SR
ЕК1, ЕК2, ЕК3 – электронагревательные эле-
менты;
SА2, SА3 – выключатели нагревателей;
М1, М2, М3 – электродвигатели вентиляторов;
SK1, SK2, SK3 – защитные термостаты;
КМ1, КМ2 – магнитные пускатели;
SK4 – терморегулятор;
SА1 – сетевой выключатель;
ХТ1 – колодка клеммная
Номинальный ток автоматического выключа-
теля и сечение подводимого кабеля должны
соответствовать таблице ниже.
Тепловая завеса Автоматический
выключатель
Сечение медного
кабеля, мм
2
BHC-3.000SB
16 А
Шнур с вилкой
в комплекте
BHC-5.000SB
25 А
3
×
2,5
BHC-6.000SR
32 А
3
×
4,0
BHC-9.000SR
16 А
5
×
2,5
Подключение пульта управления
Для установки пульта управления необходимо,
отвернув винт, снять верхнюю крышку и па-
нель пульта, закрепить пульт на стене, устано-
вить панель и верхнюю крышку.
Пульт управления подключать к завесе по-
средством четырехжильного медного кабеля,
сечением не ниже 0,75 мм
2
в соответствие с
цифровым обозначением контактов на клемм-
ной колодке завесы и контактов пульта управ-
ления: контакт «1» на завесе к контакту «1»
на пульте управления, контакт «2» на завесе к
контакту «2» на пульте и т.д.
ВНИМАНИЕ!
Пульт управления должен располагаться вне
зоны воздушного потока завесы, иначе работа
терморегулятора будет зависеть от температу-
ры воздушного потока.
ВНИМАНИЕ!
При первом включении завесы возможно по-
явление характерного запаха и дыма (проис-
ходит сгорание масла с поверхности электро-
нагревателей). Поэтому рекомендуется перед
установкой включить завесу в режиме подо-
грева на 10-20 минут в хорошо проветривае-
мом помещении.
Управление прибором
Управление завесой осуществляется с по-
мощью выносного проводного пульта (кроме
моделей BHC-3.000SB, BHC-5.000SB). Пульт
управления, при помощи встроенного в него
