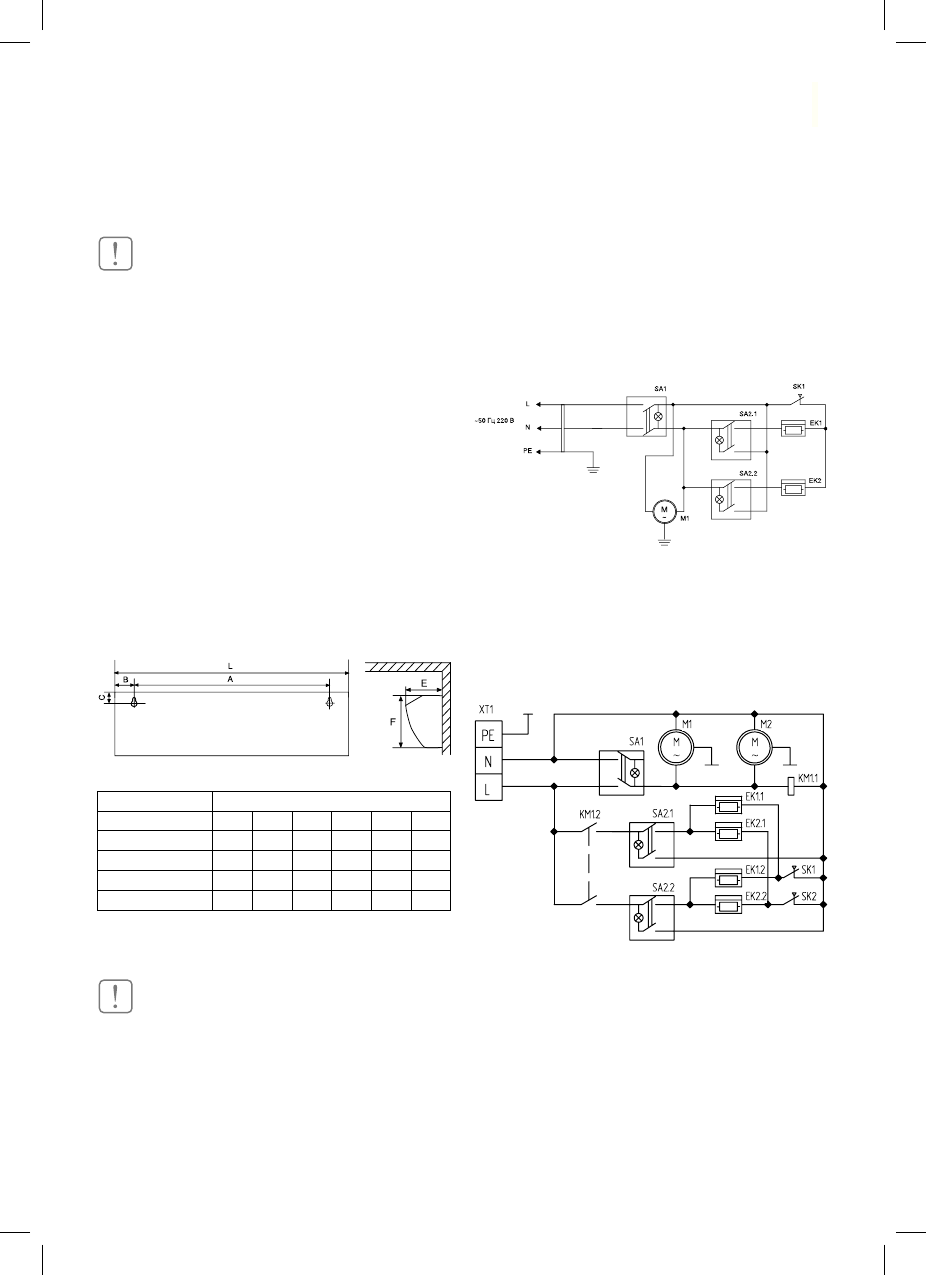

Подготовка к работе
Подготовка к работе
Монтаж тепловой завесы
ВНИМАНИЕ!
При установке, монтаже и запуске в эксплуа-
тацию необходимо соблюдать правила техни-
ческой эксплуатации электроустановок потре-
бителей (ПТЭЭП) и межотраслевые правила
по охране труда при эксплуатации электро-
установок (ПОТ РМ-016-2001).
В задней стенке корпуса завесы имеются пазы
для установки завесы. За эти пазы завеса на-
вешивается на предварительно вмонтирован-
ный в стену крепеж. В качестве крепежа ре-
комендуются шурупы или болты с диаметром
шляпки от 9 до 11 мм. Установочные размеры
завес приведены ниже.
Завеса устанавливается как можно ближе
к верхней стороне проема, при этом необ-
ходимо выдержать расстояние между верх-
ней стенкой корпуса и потолком не менее
100 мм.
Подключение к электрической сети
ВНИМАНИЕ!
Тепловая завеса должна подключаться специ-
алистами, имеющими соответствующую груп-
пу допуска по электробезопасности.
Подключение к электросети осуществляет-
ся через устройство защиты в соответствии
с «Правилами эксплуатации электроустано-
вок» (ПУЭ).
Модель
Размеры, мм
L
А
В
С
Е
F
BHС-3.000SB
585
420
80
30
135
190
BHC-5.000SB
805
640
80
30
135
190
BHC-6.000SR
1090 995
45
30
135
190
BHC-9.000SR
1575 1480
45
30
135
190
Завеса BHC-3.000SB поставляются со шнуром
питания с вилкой, подключенным на заводе-
изготовителе.
Для подключения завес BНС-5.000SВ, BНС-
6.000SR, BHC-9.000SR необходимо снять
крышку на верхней стенке корпуса, завести
шнур питания и подключить его к клеммной
колодке. Электрические схемы приведены
ниже.
Схема электрическая BНС-3.000SВ
ЕК1, ЕК2 – нагревательные элементы;
SK1 – защитный термостат;
SА1, SА2 – выключатели;
ХР1 – вилка сетевая
Схема электрическая BНС-5.000SВ
EK1,ЕК2 – электронагреватель;
SK1, SK2 – термовыключатель;
КМ1, КМ2 – магнитный пускатель;
ХТ1 – колодка клеммная.
М1, М2 – электродвигатель;
l
