Приложение 2

ЕК1, ЕК2, ЕК3 – электронагреватели;

KМ1, KM2 – электромагнитные реле;

М1 – электродвигатели;

SA1 – сетевой выключатель;

SA2, SA3 – выключатели нагревателей;

SK1, SK2 – термовыключатель;

SK3 – термоограничитель;

ХТ1 – колодка клеммная.

Пульт управления

SK3

SK2

M1

KM1.2

KM1.1

KM2.1

SK1

KM2.2

EK1

EK2

EK3

M

SA1

SA2
SA3

1

2

3

4

∼

XT1

L1

L2

L3

N

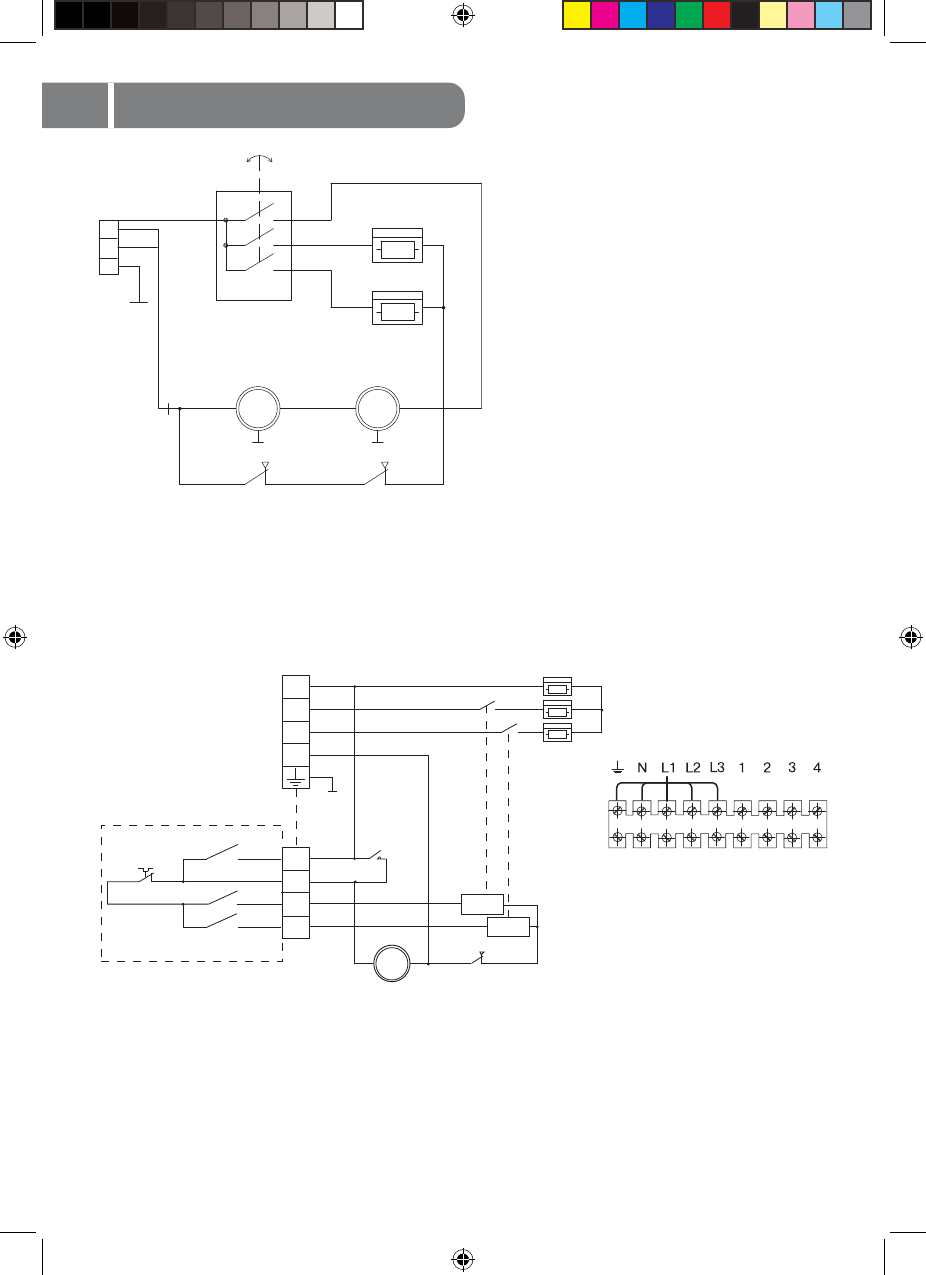

Рис. 4.

 Принципиальная схема ВНС-6.000TR, 9.000TR, 12.000TR, 18.000TR, 24.000TR.

S A 1

M 1

M

~

M

~

EK 1

EK 3

S K 1

+90°

+90°

M 2

S K 2

Рис. 3.

 Принципиальная схема ВНС-3.000TR.

ЕК1, ЕК2 – электронагреватели,

М1, М2 – электродвигатели;

SA1 – переключатель режимов работы;

SK1, SK2 – термовыключатель;

ХТ1 – колодка клеммная.
