EN

16

Warning

Never  attempt  to  switch  the  heater  on  or  off  by
connecting  the  room  thermostat  (or  other  control
devices) to the electrical power line.

Installation and connection of room thermostat are described in the

specific instructions enclosed.

The  electrical  diagram  in  this  manual  shows  only  the  electrical

connection  of  the  accessory  to  the  existing  electrical  system  of  the
heater.

Warning

Do  not  connect  any  air  distribution  hose:  this  will
cause a severe fire hazard!

CONNECTION TO GAS CYLINDER

The  heater  must  be  connected  to  an  appropriately  sized  gas

cylinder. A gas supply stopcock must be installed between the heater
and the cylinder.

Warning

All  of  the  connections  have  left-hand  threads,  and
must therefore be tightened by turning anticlockwise.



Warning

The  dimensions  of  the  gas  cylinder  must  be  based  on
the required gas flow rate and supply pressure.
The  supply  pressure  to  the  pressure  regulator  must
always be greater than 2 bar.

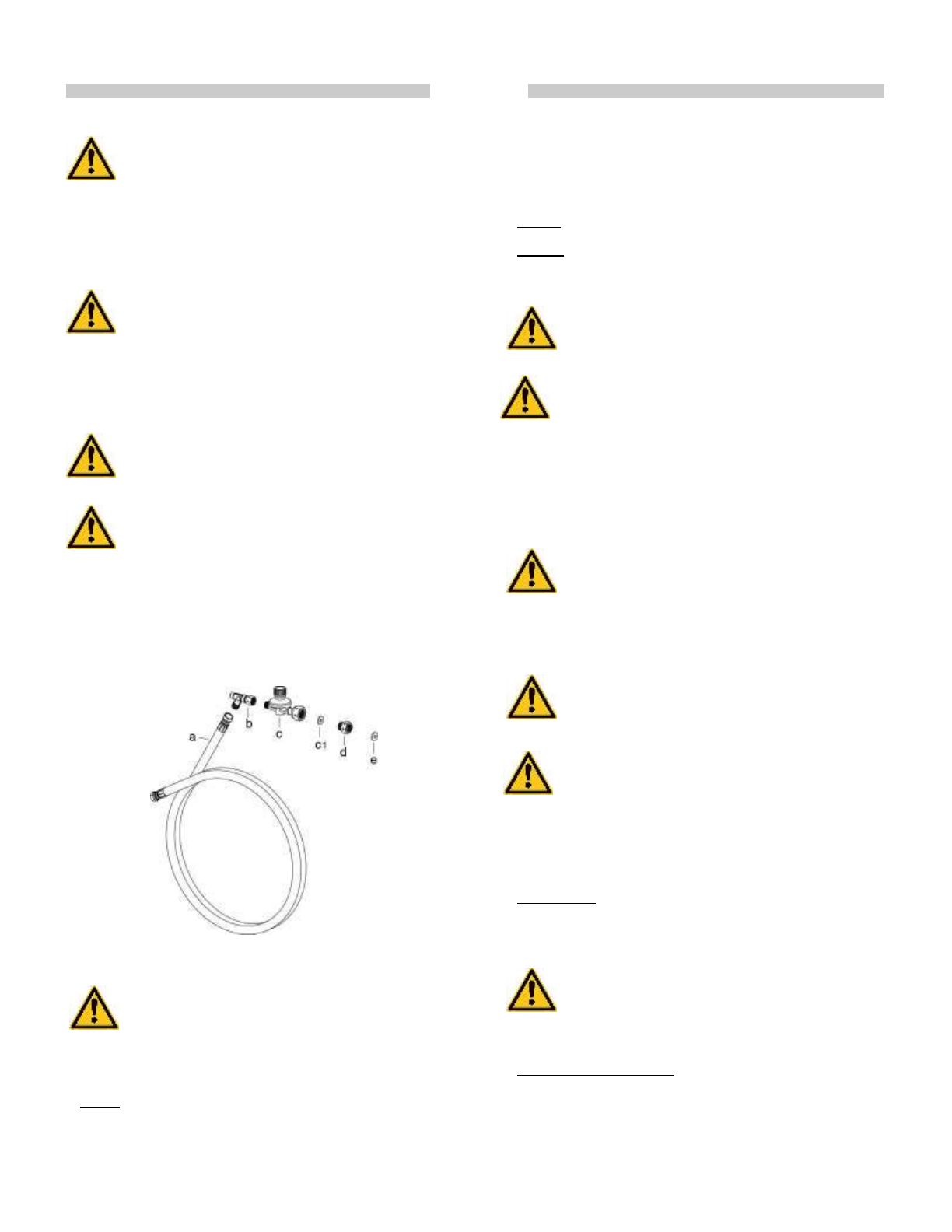

The  heater  is  supplied  complete  with  gas  hose  (a)  and  pressure
reducer  (c)  with  fittings  (d)  for  connection  to  different  types  of
cylinders.

Depending  on  the  country  of  destination,  the  heater  may  be

supplied with various types of gas pressure regulator.

Warning

The  installer  is  responsible  for  guaranteeing  that  the
correct  fitting  is  used  for  the  connection  to  the  gas
cylinder.
Always  tighten  the  cylinder  fitting  first,  and  then  the
pressure regulator, which has a swivel fitting.




TYPE I

•

  pressure  regulator  with  G5  fitting  for  AT-BG-CY-DK-DE-EE-LT-

LV-MK-MT-RO-TR-NL.

•

  G5/G2  fitting,  with  G2  fitting  for  G2  for  BE-CZ-ES-FR-HR-HU-

LU-PL-PT-SI-SK.

•

  G5/G1 fitting, with G1 fitting for IT-GR

•

  G5/G7 fitting, with G7 fitting for FI - IE

–

 GB (only if requested)

•

  G5/G5R fitting, with G5R fitting for CH

–

 NL (only if requested)

•

  G5/G9 fitting, with G9 fitting for SE

–

 NO (only if requested)

•

  seal for NL, to install on G5 pressure regulator for NL.

TYPE II

•

  pressure regulator with G7 fitting for FI - IE - GB.

TYPE III

•

  pressure regulator with G9 fitting for SE - NO.

Warning

The  seal  of  the  fittings  must  be  checked  by  pouring
liquid  soap  on  them:  the  appearance  of  bubbles
indicates a possible gas leak.


Warning

Propane  and  buthane  are  heavier  than  air,  therefore
any gas leakage can cause gas stagnation on the floor
or in any underlying room.

A  safety  valve  (b)  may  be  ordered  for  protection  in  case  of  a

broken gas hose. Installation of this valve is mandatory if required by
local installation laws and regulations.

The gas cylinder must be changed and replaced in an open room,

away from sources of heat and open flame, taking care to check that
the instructions in this paragraph are followed.


Warning

Always  make  sure  that  the  seal  (if  required  by  the
fitting)  is  present  between  the  reducer  and  the
cylinder.
Make  sure  that  the  gas  hose  has  been  tightened
without  being  twisted:  any  stress  from  twisting  can
seriously damage the hose.

OPERATING INSTRUCTIONS

Warning

Before  switching  on  the  heater,  check  that  the  power
supply  specifications  are  the  same  as  those  stated  on
the identification plate.

Warning

For M DV models, check that the arrows on the voltage
supply  selector  key  cover  (11)  are  pointing  to  the
voltage value required, 110V or  230 V.
If necessary:

• ЫОЦoЯО ЭСО МoЯОЫś

• pЫОЬЬ ЬаТЭМС (11) Эo ЭСО poЬТЭТoЧ ЫОqЮТЫОНś

• ЫОpХКМО ЭСО pЫoЭОМЭТЯО МoЯОЫ.

START

To start the space heater:
ALL MODELS

•

  Set the pressure regulator to maximum pressure

•

  Slowly open the gas stopcockon the gas cylinder.

Warning

In  case  of  a  gas  leak,  close  the  gas  stopcock
immediately,  close  the  gas  cylinder  valve,  switch  off
the  heater,  remove  the  plug  from  the  electrical  panel,
and call customer service to find the origin of the leak.

•

MКФО ЬЮЫО ЭСО ЬаТЭМС (9) ТЬ ЬОЭ ЭШ “0”ś

•

  Turn on the disconnecting switch on the main electrical panel;

M AND M DV ALL MODELS

•

  Move the switch (9) to position (I): fan starts;

•

  Press  the  gas  valve  button  (13)  and  simultaneously  press  the

piezoigniter (12) once or twice until the flame light up.
