ES


L-L 254.00-RK

35 / 52

•   Leer la presión de alimentación en el Ier. manómetro y, de ser

necesario, intervenir en el regulador de presión de la
instalación de alimentación del gas hasta obtener el valor
correcto de presión de alimentación indicado en Tabla I;

•   De ser necesario, es posible modificar la velocidad de apertura

de la válvula en los modelos equipados con grupo válvula de
gas Honeywell o Dungs mediante el tornillo de regulación,
después de haber quitado la tapa de protección. Girando el
tornillo en sentido antihorario la velocidad de apertura
aumenta, rientra que girándolo en sentido horario la velocidad
disminuye.







4.5 TRANSFORMACIÓN A OTRO TIPO DE GAS

Esta operación puede efectuarse varias veces durante la vida

operativa del aparato y no sólo en la primera puesta en
funcionamiento.

Ante todo es necesario consultar la Tabla I e identificar la

categoría de referencia para gas natural o gas líquido para el país de
residencia. Para cada categoría se indican la presión de

alimentación, la presión de trabajo y la predisposición del anillo
difusor (3, Fig. 1).
Para la trasformación de uno a otro tipo de gas se debe deberán
efectuarse las intervenciones que se ilustran a continuación.

•   Si está indicado en Tabla I, sustituir el anillo difusor (3):

•   Desmontar el bastidor superior del generador;
•   Aflojar y quitar el electrodo de ionización (6);

•   Aflojar los tornillos que fijan la cabeza de combustión (3) a

la cámara de combustión (1);

•   Quitar los tres tornillos presentes en el platillo de la cabeza

del quemador, sustituir el anillo difusor y bloquearlo de

forma que el electrodo de encendido esté equidistante entre
dos agujeros sucesivos.

•   Efectuar la calibración del presostato gas (4) predispuesto en

el grupo válvulas de gas (Fig. 4):
•  Regular el presostato gas a un valor igual a 80% de la

presión de alimentación.

•   Regular el regulador de presión del grupo válvulas de gas (Fig.

4); a la presión del quemador indicada en Tabla I:
•   Conectar un manómetro a la toma de presión (1) línea arriba

y un segundo manómetro a la toma de presión línea abajo
(2) del grupo válvulas;

•

 Poner en marcha el generador, leer la presión de

alimentación en el Ier. manómetro y, de ser necesario,
intervenir en el regulador de presión (3) de la instalación de
alimentación del gas hasta obtener el valor correcto de
presión de alimentación indicado en Tabla I;

•  Leer la presión de trabajo en el II° manómetro y, de ser

necesario, intervenir con un destornillador en el regulador de

presión del grupo válvulas de gas (4) para restablecer el
valor de presión de trabajo indicado en Tabla I.

•   Aplicar en el grupo válvulas de gas la etiqueta adhesiva con la

leyenda “PREDISPUESTO PARA …” correspondiente al tipo de
combustible y a la categoría escogida.

5. INSTRUCCIONES DE USO

5.1 PUESTA EN MARCHA

Para poner en marcha el generador (Fig. 1):
•   Asegurarse de que el conmutador (9) esté en posición “0”;
•   Alimentar eléctricamente el generador mediante el interruptor

de seccionamiento situado en el cuadro eléctrico de

alimentación;

•  Seleccionar previamente la modalidad de post ventilación

(ventilación de enfriamiento del generador de aire caliente al
apagarse la llama) disponiendo el conmutador (14) en la
posición (0) para post ventilación temporizada (90 s después
del apagado de la llama también el ventilador se detiene) o

bien en la posición (I) para post ventilación continua (el
ventilador queda en funcionamiento continuo).

•  Poner el conmutador (9) en la posición (I);
•   El funcionamiento es automático sólo si un termostato u otro

dispositivo de control está conectado al enchufe termostato
(10);

•  Si después de efectuar dichas operaciones el generador no

funciona, se debe consultar el apartado “INCONVENIENTES DE
FUNCIONAMIENTO, CAUSAS Y SOLUCIONES” para descubrir la
causa de la falta de funcionamiento.

Atención

En caso de bloqueo de seguridad, para volver a poner en

marcha el generador será necesario pulsar el botón de

rearme (d) por 3 segundos.

Atención

No efectuar nunca más de dos tentativos de puesta en

marcha seguidos, ya que

pueden acumularse partes de

combustible no quemado en la cámara de combustión e

incendiarse improvisamente al volver a encender.


5.2 PARADA

Para detener el aparato se debe intervenir en el conmutador (9),

poniéndolo en posición “0”, en caso de funcionamiento en manual, o

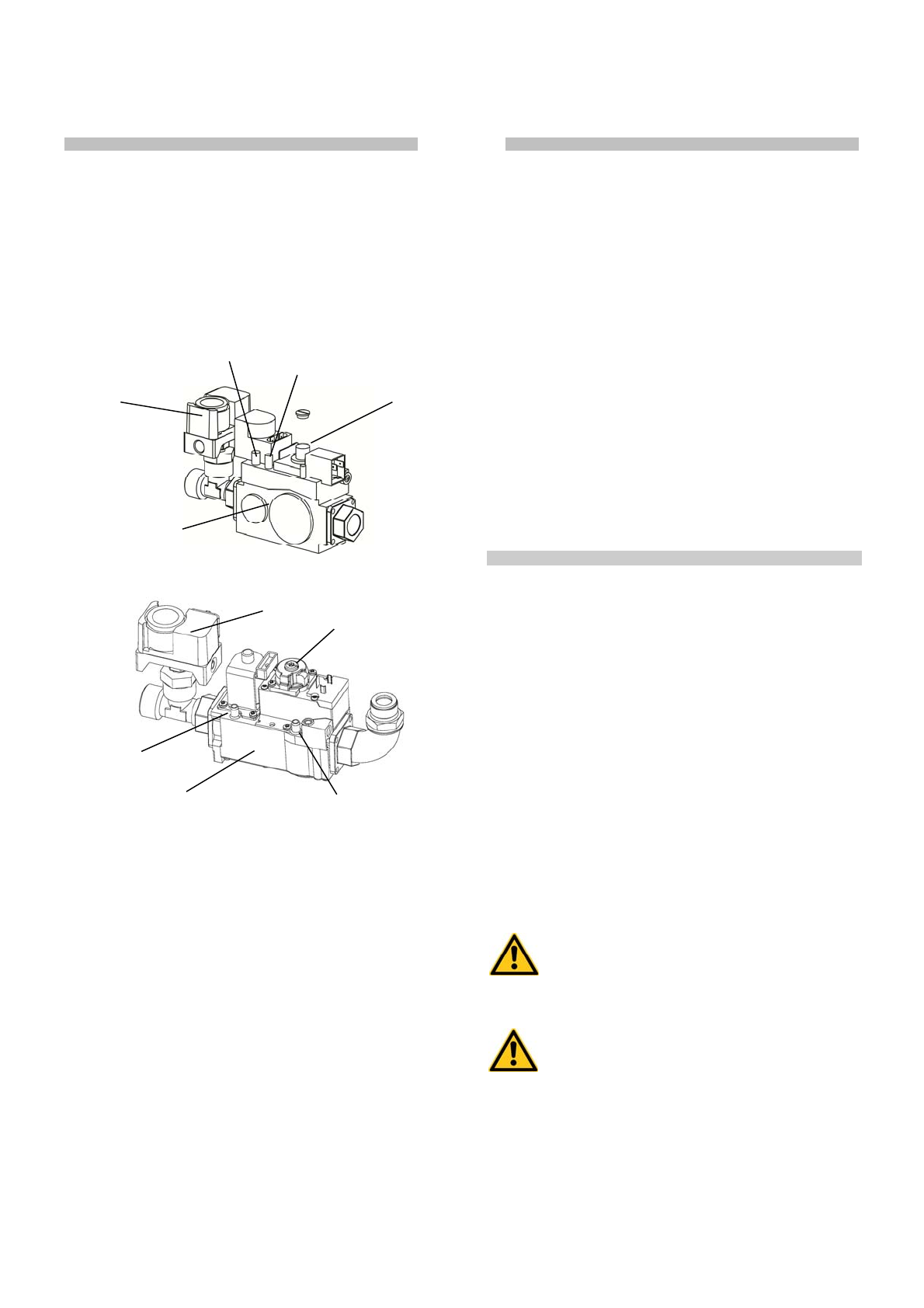

HONEYWELL VR 46

4

3

2

5

1

1

2

5

4

3

SIT 822 NOVA
