4.5 PASSAGE À UN AUTRE TYPE DE GAZ

Cette commutation peut être effectuée plusieurs fois au cours de

la vie de la machine et pas uniquement à la première mise en
marche. Commencer par contrôler le Tab. I et repérer la catégorie de
référence pour gaz naturel ou gaz liquide en fonction du pays
d'utilisation de l'appareil. Pour chaque catégorie sont indiquées la
pression d'alimentation, la pression de service, et le réglage de la
bague diffuseur (3, Fig. 1).

Pour passer d'un type de gaz à un autre, opérer comme suit:
•   Si indiqué dans le Tab. I, remplacer la bague diffuseur (3);

•   Retirer le carter supérieur du générateur;
•   Dévisser et retirer l'électrode d'ionisation (6);
•  Dévisser les vis fixant la tête de combustion (3) à la

chambre de combustion (1);

•   Retirer les trois vis sur le plateau de la tête du brûleur et

remplacer la bague diffuseur en la bloquant de sorte que
l'électrode d'allumage se trouve à égale distance entre
deux trous consécutifs;

•  Procéder au réglage du pressostat de gaz (4) monté sur le

groupe soupapes gaz (Fig. 4);

•   Régler le pressostat du gaz à une valeur égale à 80% de la

pression d'alimentation;

•   Régler le régulateur de pression du groupe soupapes gaz (Fig.

4) à la pression du brûleur indiquée dans le Tab. I;

•   Brancher un manomètre à la prise de pression en amont

(1) et un second manomètre à la prise de pression en aval
(2) du groupe soupapes;

•  Mettre le générateur en marche et lire la valeur de

pression d'alimentation sur le I° manomètre et
éventuellement intervenir sur le régulateur de pression (3)
du circuit d'alimentation en gaz jusqu'à obtention de la
valeur de pression d'alimentation correcte indiquée dans
le Tab. I;

•   Procéder à la lecture de la pression de service sur le II°

manomètre et éventuellement intervenir sur le régulateur
de pression du groupe soupapes gaz (4) à l'aide d'un
tournevis pour rétablir la pression de service à la valeur
indiquée dans le Tab. I;

•  Sur le groupe soupapes gaz, coller l'étiquette autocollante

portant la mention "PREDISPOSTO PER.../ RÉGLÉ POUR..."
correspondant au type de combustible et à la catégorie

choisie.

5. INSTRUCTIONS D'UTILISATION

5.1 MISE EN MARCHE

Pour mettre le générateur en marche (Fig. 1):

•   Vérifier que l'interrupteur (9) est bien sur la position "0".
•  Alimenter l'appareil en agissant sur l'interrupteur général du

coffret électrique d'alimentation.

• Préselectionner le mode post-ventilation (ventilation de

refroidissement du générateur d'air chaud lors de l'extinction

de la flamme) en plaçant le commutateur (14) sur (0) pour
post-ventilation temporisée (90 secondes après l'extinction de
la flamme le ventilateur s'arrête également) ou sur (I) pour
post-ventilation continue (le ventilateur reste constamment en
fonction);

•   Placer le commutateur (9) sur la position (I);

•

 Le fonctionnement est automatique uniquement si un

thermostat ou un autre dispositif de contrôle est branché à la
fiche du thermostat (10).

•   Si au terme de ces opérations le générateur ne fonctionne pas,

consulter le paragraphe "ANOMALIES DE FONCTIONNEMENT,
CAUSES ET SOLUTIONS" et rechercher la raison du
dysfonctionnement.

Attention

Après un blocage de sécurité, il est nécessaire d'appuyer

sur le bouton réarmement (d) pendant 3 secondes pour

faire redémarrer le générateur.

Attention

Ne jamais effectuer plus de deux redémarrages

consécutifs

: le fuel imbrûlé peut s'accumuler dans la

chambre de combustion et s'enflammer soudainement

lors de la deuxième mise en marche.


5.2 ARRÊT

Pour interrompre le fonctionnement de l'appareil, agir sur le

commutateur (9) en le plaçant sur la position "0" en fonctionnement
manuel ou sur le thermostat d'ambiance en fonctionnement
automatique.

Fermer la vanne d'arrêt du gaz et sectionner l'alimentation.
La flamme s'éteint et le moteur du ventilateur continue de

fonctionner selon le mode programmé (post-ventilation temporisée
ou post-ventilation continue).

Attention

Le fonctionnement du générateur ne doit jamais être

interrompu en agissant sur l'interrupteur de

sectionnement du tableau d'alimentation.

L'alimentation électrique ne doit être coupée qu'après

l'arrêt du ventilateur..

5.3 VENTILATION

Pour n'obtenir que l'effet ventilation, il suffit de placer le

commutateur (14) sur la position portant le symbole (I) pour mettre
la machine en marche: le ventilateur principal se met en marche
mais le brûleur reste éteint.

6. TRANSPORT ET MANUTENTION

Le générateur d'air chaud peut être soulevé et suspendu à l'aide

des quatre crochets d'ancrage aménagés sur son bâti.

Attention

Avant tout déplacement:
•   Arrêter le générateur en suivant les consignes fournies

au paragraphe "ARRÊT";

•   Débrancher l'alimentation électrique en retirant la fiche

de la prise;

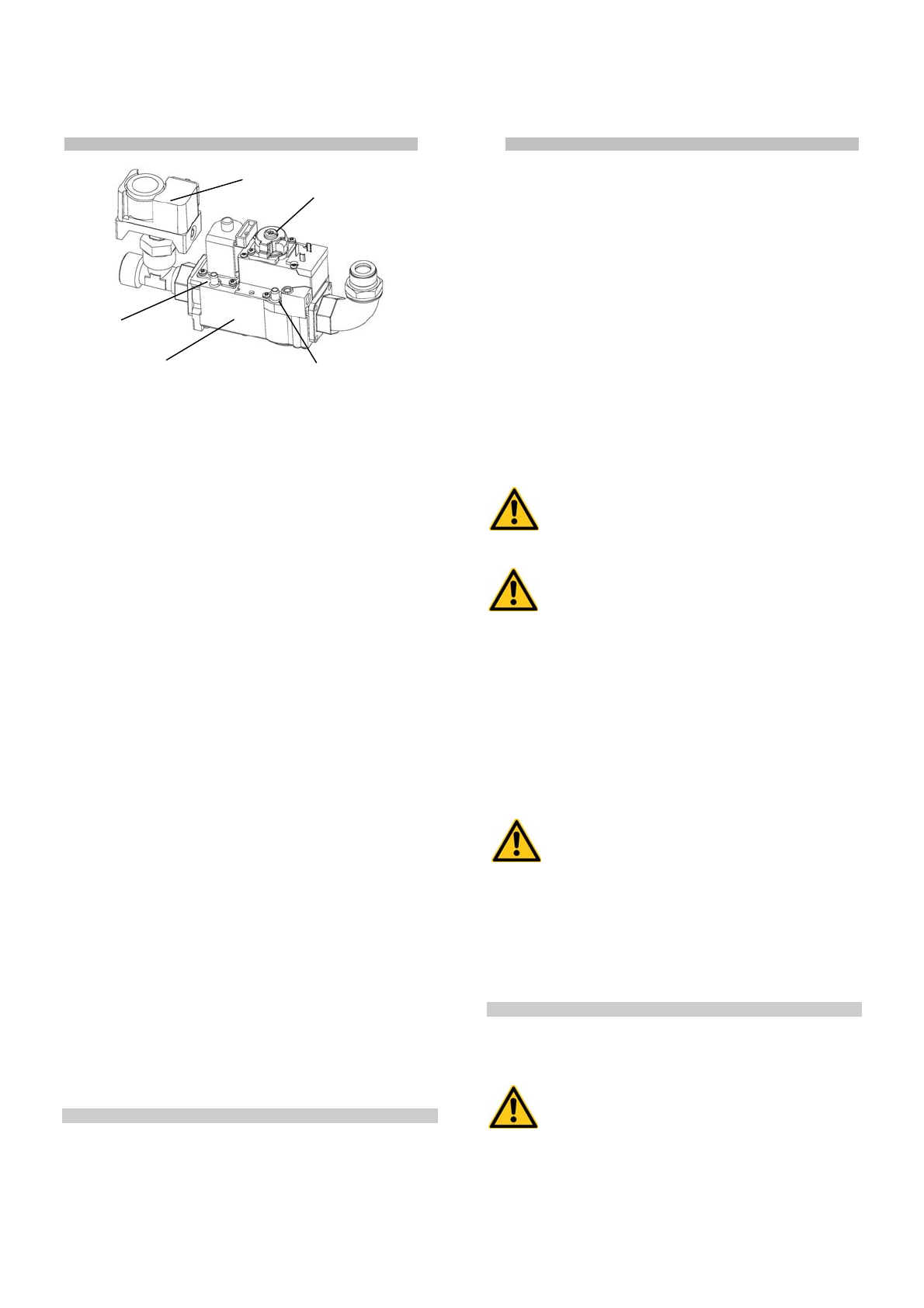

HONEYWELL VR 46
